Descrizione
A D-SUB DB15 csatlakozódugó sorkapoccsal a vezetékek gyors és egyértelmű, forrasztás nélküli csatlakoztatására szolgál. A csavaros csatlakozókkal és fedéllel ellátott kialakítás megkönnyíti az összeszerelést szerviz- és ipari alkalmazásokban, ahol megbízható és megismételhető kábelezésre van szükség.
Műszaki adatok
Csatlakozó típusa: D-SUB DB15 anya (aljzat)
Érintkezők száma: 15 (2 sor)
Vezetékcsatlakozás típusa: csavaros sorkapocs
Tűsorok közötti távolság: 2,84 mm
Vízszintes tűosztás sorban: 2,77 mm
Rögzítés: anyacsavarok (a csatlakozóba integrálva)
Anyag: fém csatlakozó + műanyag fedél (ABS)
Méretek: 66 × 42 × 20 mm
Funkciók és jellemzők
Forrasztásmentes csatlakozás csavaros csatlakozókkal
Átlátható kábelvezetés a házban
A csatlakozó mechanikus rögzítése anyákkal a stabil csatlakozás érdekében
Alkalmas szervizbeavatkozásokhoz és ismételt újracsatlakoztatáshoz
Ideális a következőkhöz:
Jelösszekapcsolás ipari automatizálási és vezérlőrendszerekben
Laboratóriumi és vizsgálólétesítmények
Szervizelés és telepítés olyan helyeken, ahol a forrasztás nem alkalmas
Általános alkalmazások D-SUB 15 tűs interfész használatával
A csomag tartalma

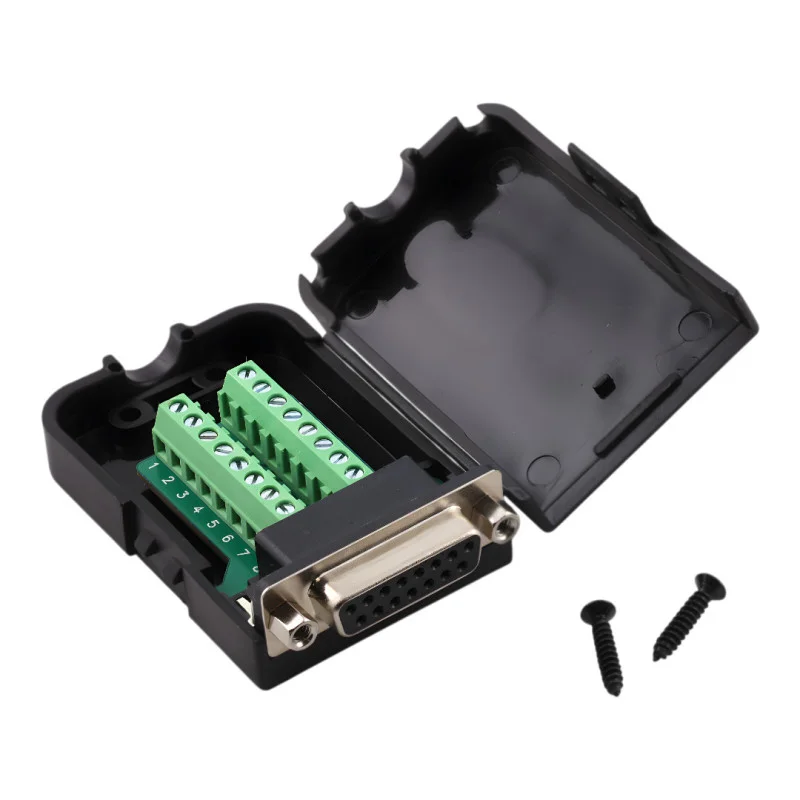

D-SUB DB15 anya csatlakozó sorkapoccsal, házban
Rögzítőcsavarok a fedél lezárásához
Miért válassza ezt a terméket?
Lehetővé teszi a vezetékek gyors csatlakoztatását speciális forrasztóeszközök nélkül
A csavaros csatlakozók szilárd és szabályozható vezeték-meghúzást biztosítanak
A burkolat védi a vezetékeket és csökkenti a vezetékek mechanikai sérülésének kockázatát
Szabványos D-SUB DB15 formátum a széleskörű gyakorlati kompatibilitás érdekében
Telepítési és üzemeltetési utasítások
Összeszerelés előtt csupaszítsa le a vezetékeket a csatlakozónak megfelelő hosszra, és ellenőrizze, hogy nem maradtak-e laza szálak érintkezésben.
Óvatosan húzza meg a csatlakozókat, hogy elkerülje a vezeték vagy a csatlakozó sérülését.
Csatlakoztatás után ellenőrizze a helyes csatlakozást a tűszámozás alapján, és zárja le a fedelet.
Biztonsági figyelmeztetés
A termék jel- és kisfeszültségű alkalmazásokhoz készült; használat előtt ellenőrizze, hogy alkalmas-e a feszültség- és áramviszonyoknak.
A telepítést kikapcsolt tápellátás mellett végezze, és a csatlakoztatás után ellenőrizze, hogy nincs-e rövidzárlat a csatlakozók között.
