Descrizione

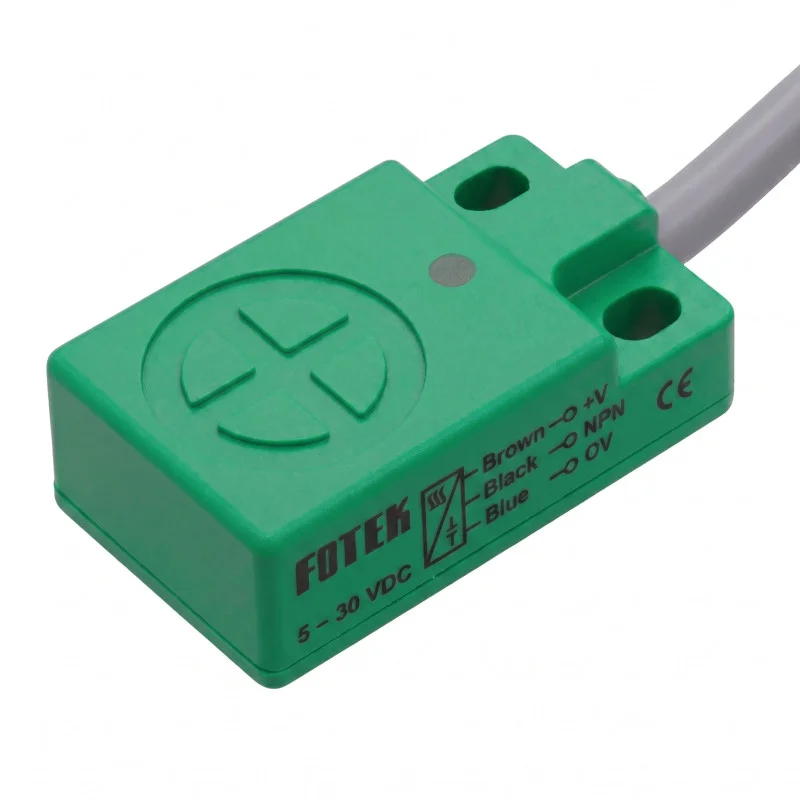

Indukcyjny czujnik zbliżeniowy FOTEK SP-05PB to czujnik bezkontaktowy przeznaczony do wykrywania obiektów metalowych w automatyce i maszynach. Płaska konstrukcja umożliwia stały montaż w konstrukcjach i urządzeniach, gdzie wymagana jest powtarzalna detekcja z niewielkiej odległości. Czujnik jest zasilany prądem stałym i wykorzystuje wyjście tranzystorowe PNP.
Dane techniczne
Model: FOTEK SP-05PB
Linia produktów: Indukcyjny czujnik zbliżeniowy serii PS
Typ czujnika: czujnik zbliżeniowy indukcyjny
Projekt: typ płyty, projekt płyty
Metoda wyjściowa: PNP
Stan wyjścia: NC
Odległość wykrywania: 5,0 mm
Sposób montażu: wpuszczany
Kierunek skanowania: pionowy
Napięcie zasilania: 10 do 30 V DC
Maksymalny prąd wyjściowy: 150 mA
Maksymalny pobór prądu: 10 mA
Napięcie szczątkowe: poniżej 0,1 V
Tętnienia zasilania: poniżej 20% Vp-p
Histereza: mniej niż 10% odległości wykrywania
Dryft temperatury: mniejszy niż 10 µm na °C
Dryft napięcia: mniejszy niż 1 µm na V
Obwód zabezpieczający: zabezpieczenie przed zwarciem i odwrotną polaryzacją
Temperatura pracy: -25 °C do +80 °C
Wilgotność podczas pracy: 35% do 95% RH
Ochrona: IP67
Częstotliwość odpowiedzi: 800 Hz
Wymiary korpusu: 30,5 × 17,5 × 10,0 mm
Długość ciała w widoku z boku: 18,0 mm
Podłączenie przewodu: brązowy +10 do 30 V DC, niebieski 0 V, wyjście czarne
Funkcje i cechy
Bezkontaktowe, indukcyjne wykrywanie obiektów metalowych bez zużycia mechanicznego.
Obudowa płaska przeznaczona do montażu na płaskiej powierzchni urządzenia lub w elemencie konstrukcyjnym.
Konstrukcja czujnika zagłębionego przeznaczona do montażu w otoczeniu metalowym, zgodnie z warunkami montażu określonymi przez producenta.
Wyjście tranzystorowe PNP w wersji NC.
Trójżyłowe podłączenie do zasilania prądem stałym i sygnału wyjściowego.
Zabezpieczenie przed zwarciem i odwrotną polaryzacją zwiększa trwałość okablowania.
Stopień ochrony IP67 pozwala na stosowanie urządzenia w środowiskach przemysłowych o zwiększonych wymaganiach dotyczących odporności na kurz i wodę.
Idealny dla
Wykrywanie położenia części metalowych w maszynach i systemach automatyki.
Wykrywanie obecności części metalowych na urządzeniach, mechanizmach ślizgowych i przenośnikach.
Wykrywanie punktów końcowych i odniesienia w urządzeniach przemysłowych.
Integracja z systemami sterowania pracującymi z wejściami PNP.
Zawartość opakowania
Czujnik zbliżeniowy indukcyjny FOTEK SP-05PB z kablem przyłączeniowym.
Dlaczego warto wybrać ten produkt?
Model wyraźnie oznaczony, z weryfikowalnym oznaczeniem SP-05PB.
Połączenie konstrukcji płytki, montażu płaskiego i wyjścia PNP NC do zadań związanych z czujnikami przemysłowymi.
Podane parametry elektryczne i eksploatacyjne odpowiadają specyfikacji linii produktów dla wariantu DC oraz tabeli wymiarów dla modelu SP-05PB.
Obwody ochronne i stopień ochrony IP67 ułatwiają stosowanie w zastosowaniach technicznych wymagających trwałości eksploatacyjnej.
Instrukcja instalacji i obsługi
Podczas podłączania należy postępować zgodnie ze schematem okablowania: brązowy do dodatniego bieguna zasilania, niebieski do 0 V, czarny jako wyjście.
Należy zwrócić uwagę na metodę montażu płaskiego, odpowiadającą konstrukcji czujnika.
Przed uruchomieniem należy sprawdzić kompatybilność wyjścia PNP NC z wejściem urządzenia głównego.
Instalację należy przeprowadzać biorąc pod uwagę kierunek wykrywania i zasięg roboczy czujnika.
Informacja o bezpieczeństwie
Nieprawidłowe podłączenie może spowodować uszkodzenie czujnika lub podłączonego wejścia układu sterowania.
Podczas instalacji należy odłączyć zasilanie.
Zapobiegaj zwarciu przewodu wyjściowego i przekroczeniu dopuszczalnego prądu wyjściowego.
Instalację w urządzeniach przemysłowych powinna wykonywać osoba mająca wiedzę na temat obwodów elektrycznych i wejść sterujących.
