Descrizione

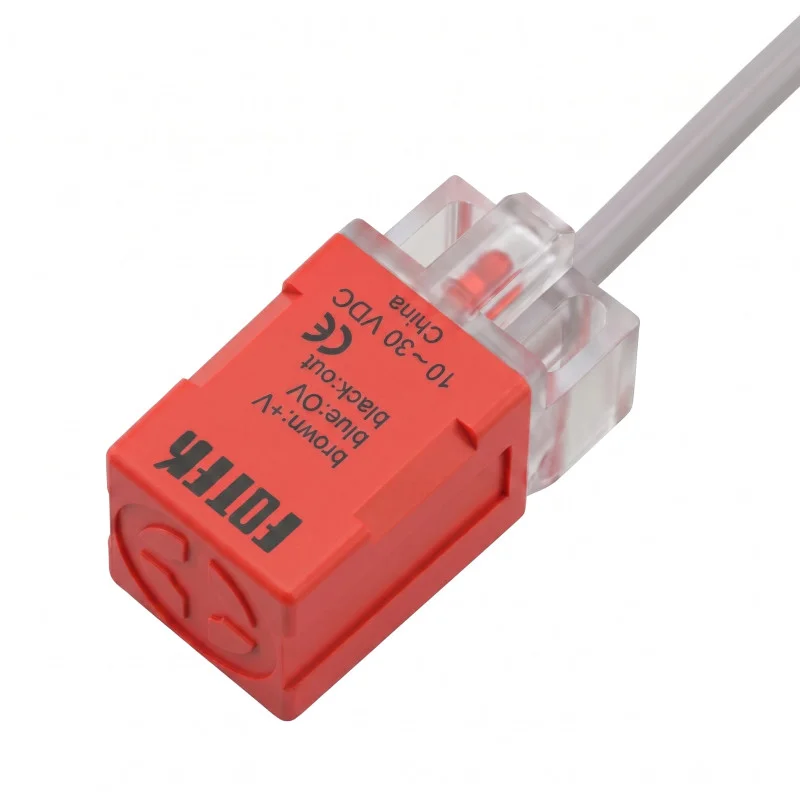

Indukcyjny czujnik zbliżeniowy PS-05N służy do bezkontaktowego wykrywania obiektów metalowych w aplikacjach automatyki, pozycjonowania i wykrywania. Kwadratowa konstrukcja umożliwia stały montaż w konstrukcjach i urządzeniach, gdzie wymagane jest powtarzalne przełączanie bez kontaktu mechanicznego. Produkt jest dostarczany z kablem połączeniowym o długości 100 cm.
Dane techniczne
Model: PS-05N
Linia produktów: Indukcyjny czujnik zbliżeniowy serii PS
Typ projektu: kwadratowy
Typ czujnika: czujnik zbliżeniowy indukcyjny
Metoda wyjściowa: NPN
Stan wyjścia: NIE
Odległość wykrywania: 5,0 mm
Sposób montażu: wpuszczany
Kierunek skanowania: poziomy
Napięcie zasilania: 10 do 30 V DC
Częstotliwość przełączania: 800 Hz
Długość kabla: 100 cm
Wymiary korpusu: 17,0 x 17,0 x 29,0 mm
Funkcje i cechy
Bezkontaktowe wykrywanie obiektów metalowych z wykorzystaniem zasady indukcyjności.
Kwadratowy korpus z otworami umożliwiającymi solidne mocowanie.
Podłączenie trójprzewodowe zgodnie ze schematem dla wersji DC.
Wyjście NPN w konstrukcji normalnie otwartej.
Konstrukcja przeznaczona do montażu wpuszczanego.
Poziomy kierunek skanowania.
Idealny dla
Automatyka przemysłowa i maszyny.
Wykrywanie części metalowych na liniach produkcyjnych i transportowych.
Pozycjonowanie części mechanicznych.
Wykrywanie pozycji krańcowych i obecności obiektów metalowych.
Zawartość opakowania
Czujnik zbliżeniowy indukcyjny PS-05N z kablem
Dlaczego warto wybrać ten produkt?
Wyraźnie oznaczona konstrukcja wyjścia NPN NO do zastosowań prądu stałego.
Kompaktowa, kwadratowa konstrukcja, przeznaczona do montażu na stałe.
Podana odległość wykrywania wynosi 5,0 mm.
Częstotliwość przełączania 800 Hz zapewnia szybkie wykrywanie.
Połączenie przewodowe umożliwia łatwe podłączenie bezpośrednio do urządzenia.
Instrukcja instalacji i obsługi
Postępuj zgodnie ze schematem okablowania dla wersji NPN DC.
Zamontuj czujnik zgodnie z wybraną metodą montażu podtynkowego.
Podczas montażu należy zwrócić uwagę na orientację powierzchni czujnika oraz poziomy kierunek czujnika.
Przed uruchomieniem należy sprawdzić kompatybilność zasilania i wejścia podłączonego układu sterowania.
Informacja o bezpieczeństwie
Nieprawidłowe podłączenie może spowodować uszkodzenie czujnika lub podłączonego urządzenia.
Instalację i podłączanie należy wykonywać przy odłączonym zasilaniu.
Montaż w urządzeniach przemysłowych musi być przeprowadzony przez osobę wykwalifikowaną.
Zapobiegaj uszkodzeniom mechanicznym kabla i powierzchni czujnika.
