Descrizione

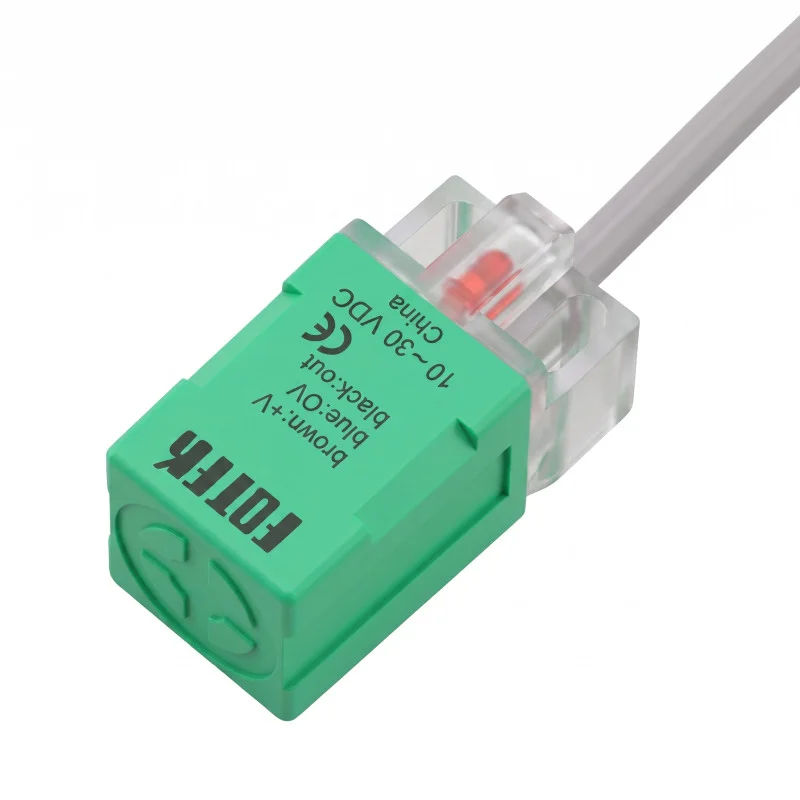

PL-05P to indukcyjny czujnik zbliżeniowy z serii PS, przeznaczony do bezkontaktowego wykrywania obiektów metalowych w aplikacjach automatyki i sterowania. Ma wydłużoną, kwadratową konstrukcję z poziomym kierunkiem wykrywania, montażem wpuszczanym i wyjściem tranzystorowym PNP w wersji NO. Czujnik nadaje się do stosowania w systemach przemysłowych, maszynach i aplikacjach pozycjonujących, gdzie wymagana jest powtarzalna detekcja obiektów metalowych przy zasilaniu napięciem stałym.
Dane techniczne
Model: PL-05P
Seria: Indukcyjny czujnik zbliżeniowy serii PS
Typ projektu: długi kwadratowy
Typ czujnika: czujnik zbliżeniowy indukcyjny
Metoda wyjściowa: PNP
Stan wyjścia: NIE
Napięcie zasilania: 1030 V DC
Odległość wykrywania: 5,0 mm
Sposób montażu: wpuszczany
Kierunek skanowania: poziomy
Maksymalny prąd wyjściowy: 150 mA
Maksymalny pobór prądu: 10 mA
Napięcie szczątkowe: poniżej 0,1 V
Prąd upływu: poniżej 0,8 mA
Histereza: mniej niż 10% odległości wykrywania
Dryft temperatury: mniejszy niż 10 µm na °C
Dryft napięcia: mniejszy niż 1 µm na V
Obwód zabezpieczający: przed zwarciem i odwrotną polaryzacją
Temperatura pracy: od -25°C do +80°C
Wilgotność podczas pracy: 35% do 95% RH
Ochrona: IP67
Częstotliwość odpowiedzi: 800 Hz
Kolor powierzchni czujnika dla wersji PNP: zielony
Wymiary korpusu: powierzchnia czołowa 17,0 × 17,0 mm, długość korpusu 35,0 mm
Otwory montażowe: 2 otwory 3,2 mm
Długość kabla: 100 cm
Podłączenie przewodów: brązowy plus zasilania, niebieski minus zasilania, czarny wyjście
Funkcje i cechy
Bezkontaktowe, indukcyjne wykrywanie obiektów metalowych bez mechanicznego zużycia części czujnikowej.
Korpus kwadratowy, wydłużony, przeznaczony do montażu w maszynach, urządzeniach i układach automatyki.
Konstrukcja przeznaczona do montażu wpuszczanego umożliwia instalację w otoczeniu metalowym, spełniając jednocześnie warunki montażu przewidziane dla czujników wpuszczanych w powierzchnię.
Wyjście tranzystora PNP w logice NO do podłączenia do wejść sterujących układów prądu stałego.
Zabezpieczenie przed zwarciem i odwrotną polaryzacją zwiększa rezystancję w przypadku podłączenia do obwodów prądu stałego.
Stopień ochrony IP67 pozwala na stosowanie urządzenia w środowiskach o zwiększonym zapyleniu i wilgotności.
Wskazanie diody LED pokazano na rysunkach nadwozia.
Idealny dla
Wykrywanie części metalowych na liniach produkcyjnych i montażowych.
Wykrywanie położenia części mechanicznych maszyn i urządzeń.
Wykrywanie końca i obecności w automatyce przemysłowej.
Integracja z systemami sterowania z zasilaniem DC i wejściami PNP.
Zastosowania wymagające montażu płaskiego kwadratowego czujnika indukcyjnego.
Zawartość opakowania
Czujnik zbliżeniowy indukcyjny PL-05P
Dlaczego warto wybrać ten produkt?
Wyraźnie oznaczona konstrukcja PNP NO dla obwodów sterowania prądem stałym.
Zweryfikowane specyfikacje obejmują zasilanie 1030 VDC, odległość wykrywania 5,0 mm i częstotliwość odpowiedzi 800 Hz.
Montaż płaski i kwadratowa konstrukcja ułatwiają integrację mechaniczną z konstrukcją urządzenia.
Układy zabezpieczające przed zwarciem i odwrotną polaryzacją przyczyniają się do bezpieczniejszej pracy urządzenia przy prawidłowym podłączeniu.
Stopień ochrony IP67 i szeroki zakres temperatur pracy umożliwiają stosowanie urządzenia w środowiskach przemysłowych.
Instrukcja instalacji i obsługi
Podłącz zgodnie ze schematem dla wersji PNP: brązowy przewód do dodatniego bieguna zasilacza, niebieski przewód do ujemnego bieguna zasilacza, czarny przewód jako wyjście.
Należy przestrzegać warunków montażu czujnika indukcyjnego podtynkowego oraz przestrzegać wymiarów mechanicznych obudowy i otworów montażowych.
Czujnik należy stosować wyłącznie w zakresie napięcia zasilania 1030 V DC.
Przy projektowaniu obciążenia wyjściowego nie należy przekraczać maksymalnego prądu wyjściowego wynoszącego 150 mA.
Informacja o bezpieczeństwie
Nieprawidłowe podłączenie może spowodować uszkodzenie czujnika lub podłączonego sprzętu.
Instalację i podłączenia elektryczne należy wykonywać przy odłączonym zasilaniu.
Należy zwrócić uwagę na polaryzację zasilania i prawidłowe podłączenie wyjść zgodnie ze schematem producenta.
W przypadku stosowania w obiektach przemysłowych należy zapewnić profesjonalną instalację i odpowiednią ochronę obwodów.
Nie należy używać czujnika poza określonymi parametrami elektrycznymi i klimatycznymi.
