Descrizione

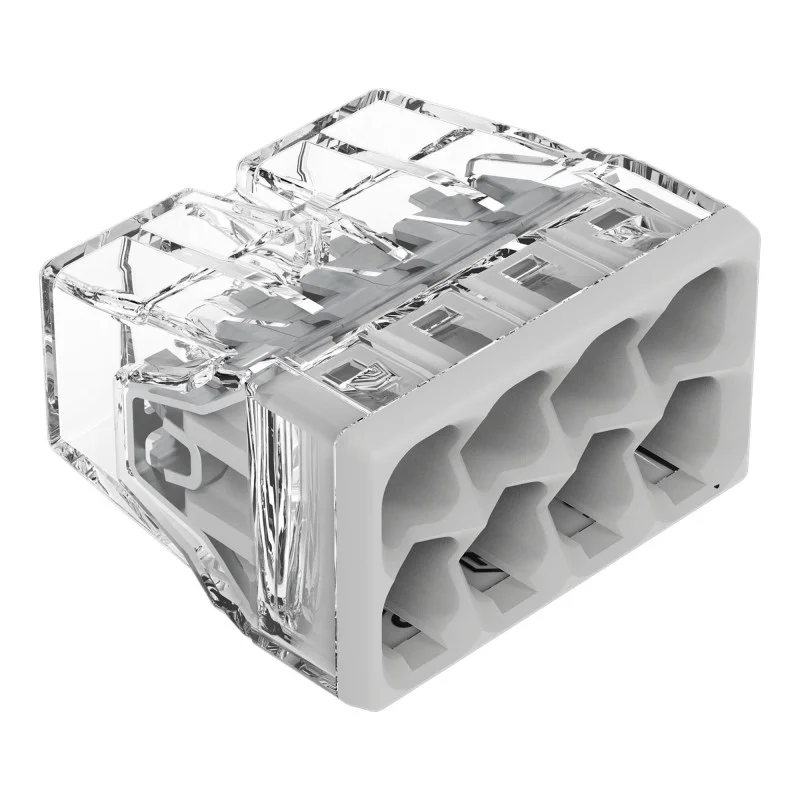

A WAGO 2273-208 installációs csatlakozóterminál elektromos berendezésekben a vezetékek gyors csatlakoztatására szolgál direkt rugós módszerrel. Tömör vezetékekhez készült, és elosztó- és szerelődobozokban használják, ahol több csatlakozási ponttal rendelkező kompakt megoldásra van szükség.
Műszaki adatok
Modell: WAGO 2273-208
Sorozat: 2273
Típus: PUSH WIRE telepítési csatlakozó
Csatlakozási pontok száma: 8
Csatlakozástechnika: benyomható
Szilárd vezetőkhöz tervezve
Névleges vezetőkeresztmetszet: akár 2,5 mm2
Csatlakoztatható vezetékek keresztmetszete: 0,52,5 mm2
Csupaszítási hossz: 11 mm
Névleges feszültség: 450 V
Névleges áram: 24 A
Tok színe: átlátszó
Ház színe: világos szürke
Szigetelőanyag: polikarbonát
Érintkező anyaga: elektrolit réz
Érintkező felület: ón
Szorítórugó anyaga: króm-nikkel rugóacél
Éghetőségi osztály az UL94 szerint: V2
Méretek: 18 x 10,4 x 16,7 mm
Súly: 2,2 g
Maximális környezeti hőmérséklet: 60 °C
Hőmérsékletmegjelölés az EN 60998 szabvány szerint: T60
Funkciók és jellemzők
A kompakt, átlátszó test lehetővé teszi a vezeték behelyezésének vizuális ellenőrzését.
A benyomható kialakítás lehetővé teszi a tömör vezető közvetlen behelyezését vezérlőkar nélkül.
Nyolc különálló bemenetet terveztek a vezetékek egy potenciálon történő csatlakoztatására.
Az érintkező felületek ónnal vannak felületkezelve.
A bilincs fix elektromos berendezésekben való használatra készült.
Ideális a következőkhöz:
Lakóépületek és ipari elektromos berendezések fix vezetékeinek csatlakoztatása.
Telepítés szerelő- és elosztódobozokba.
Egy potenciál elágazása több vezetővé.
Világítás, konnektorok és egyéb rögzített vezetékek épületekben.
A csomag tartalma
1x WAGO 2273-208 telepítő csatlakozó sorkapocs
Miért válassza ezt a terméket?
Egyértelműen meghatározott számú, nyolc csatlakozási pont több vezeték egyetlen csomópontban történő csatlakoztatásához.
A kompakt kialakítás megkönnyíti a telepítést korlátozott helyen is.
Az átlátszó ház lehetővé teszi a vezeték helyes behelyezésének ellenőrzését.
A műszaki paraméterek és a modellmegnevezések nyilvánosan elérhetők a WAGO termékdokumentációjában.
Telepítési és üzemeltetési utasítások
Kizárólag a megadott keresztmetszet-tartományon belüli és megfelelő típusú vezetőkkel használható.
Tartsa be a 11 mm-es csupaszítási hosszt.
Behelyezés előtt a vezetéknek egyenesnek, sértetlennek és szennyeződésektől mentesnek kell lennie.
A terminál fix telepítésre szolgál megfelelő elektromos térben, például egy szerelvénydobozban.
A telepítést és a csatlakoztatást áramtalanított állapotban kell elvégezni.
Biztonsági figyelmeztetés
A termék elektromos szerelésekhez készült; a helytelen bekötés rövidzárlatot, túlmelegedést vagy áramütést okozhat.
Villamos berendezéseken csak megfelelő szakképesítéssel rendelkező személy végezhet munkákat.
Ne lépje túl az elektromos névleges értékeket, és csak kompatibilis vezetékeket használjon.
Ne használja a csatlakozó mechanikai sérülése vagy a vezető sérülése után.
A telepítés után ellenőrizze a vezetékek helyes behelyezését és a csatlakozás erősségét.
