Descrizione

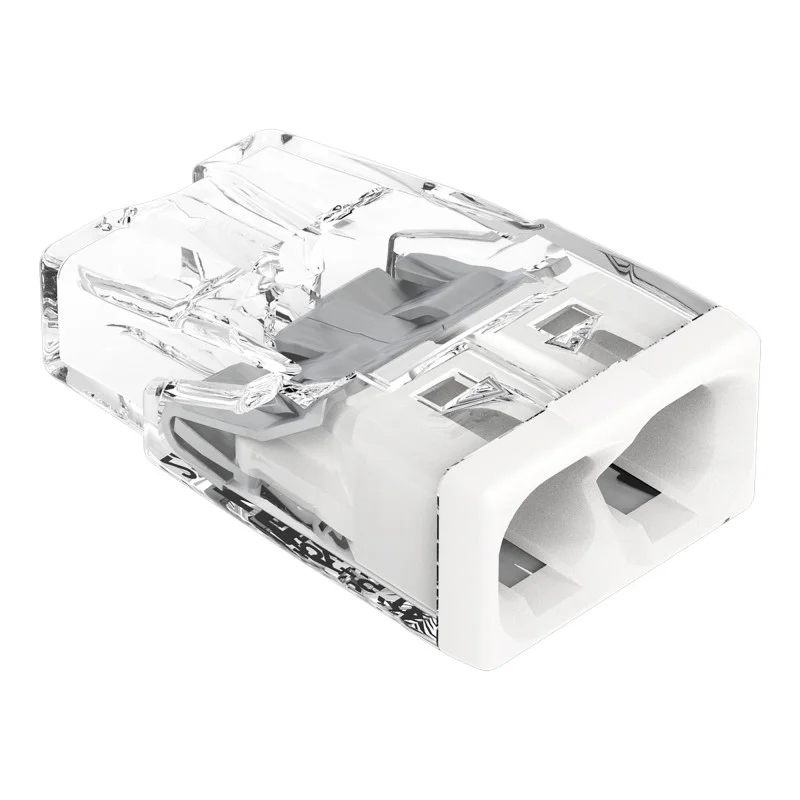

A WAGO 2273-202 szerelősorkapocs két tömör vezető közvetlen érintkezőbe helyezésével történő összekapcsolására szolgál. Olyan helyeken történő villamos szerelési használatra készült, ahol a vezetők gyors, kompakt és áttekinthető, csavaros csatlakozások nélküli csatlakoztatására van szükség. 1 darabban kapható.
Műszaki adatok
Modell: WAGO 2273-202
Csatlakozástechnika típusa: TOLÓVEZETÉK
Csatlakozási pontok száma: 2
Potenciálok száma: 1
Szilárd vezetőkhöz tervezve
Vezeték keresztmetszet tartomány: 0,5 – 2,5 mm²
Vezetékcsupaszítási hossz: 11 mm
Csatlakozási irány: oldalsó
Névleges feszültség: 450 V
Névleges áram: 24 A
Tervezési túlfeszültség: 4 kV
Túlfeszültség kategória: II
Szennyezettségi szint: 2
Környezeti levegő hőmérséklete üzem közben: akár +60 °C
Folyamatos üzemi hőmérséklet: 105 °C
Hőmérsékletmegjelölés az EN 60998 szabvány szerint: T60
Test színe: átlátszó
Ház színe: fehér
Szigetelőanyag: polikarbonát (PC)
Éghetőségi osztály az UL94 szerint: V2
Érintkező anyaga: elektrolit réz
Érintkező felület: ón
Szorítórugó anyaga: krómnikkel rugóacél (CrNi)
Méretek: 10 x 5,8 x 16,7 mm
Súly: 0,7 g
Funkciók és jellemzők
Csavarmentes vezetékcsatlakozás közvetlen behelyezéssel.
Kompakt kialakítás korlátozott beépítési helyen történő használatra.
Az átlátszó test lehetővé teszi a vezeték behelyezésének vizuális ellenőrzését.
A csatlakozó tömör vezetők csatlakoztatására szolgál.
A kialakítás gyors összeszerelést tesz lehetővé szerszámok használata nélkül a vezeték csatlakoztatásakor.
Ideális a következőkhöz:
Lakó- és ipari villamos szerelések.
Fix vezetékek csatlakoztatása szerelő- és elosztódobozokban.
Vezetékes vezetékek javítása és átalakítása.
Olyan telepítések, ahol két vezető kompakt csatlakoztatására van szükség.
A csomag tartalma
1 db WAGO 2273-202 szerelőterminál
Miért válassza ezt a terméket?
Világosan meghatározott számú csatlakozási pont és meghatározott vezeték-keresztmetszet-tartomány.
Kompakt méretek a korlátozott helyre történő telepítéshez.
Átlátszó kialakítás a vezeték helyes behelyezésének ellenőrzéséhez.
PUSH WIRE technológia csavaros csatlakozások nélkül.
Ellenőrzött elektromos és hőmérsékleti paraméterek a telepítéshez.
Telepítési és üzemeltetési utasítások
Csatlakoztatás előtt 11 mm hosszan csupaszítsa le a vezetéket.
A sorkapocs a megadott keresztmetszet-tartományon belüli tömör vezetőkhöz készült.
Helyezze be a vezetéket közvetlenül a csatlakozóba, amíg meg nem áll.
A telepítést csak akkor végezze, ha a tápellátás ki van kapcsolva.
Biztonsági figyelmeztetés
A termék elektromos szerelésekhez készült, és a nem rendeltetésszerű használat áramütést vagy rövidzárlatot okozhat.
A telepítést csak feszültségmentes vezetékeken végezze.
Tartsa be az előírt keresztmetszet-tartományt és a vezetékcsupaszítás hosszát.
Ne használjon sérült csatlakozót vagy sérült szigetelésű vezetékeket.
A rögzített elektromos berendezésekbe történő telepítést szakképzett személynek kell elvégeznie.
