Descrizione

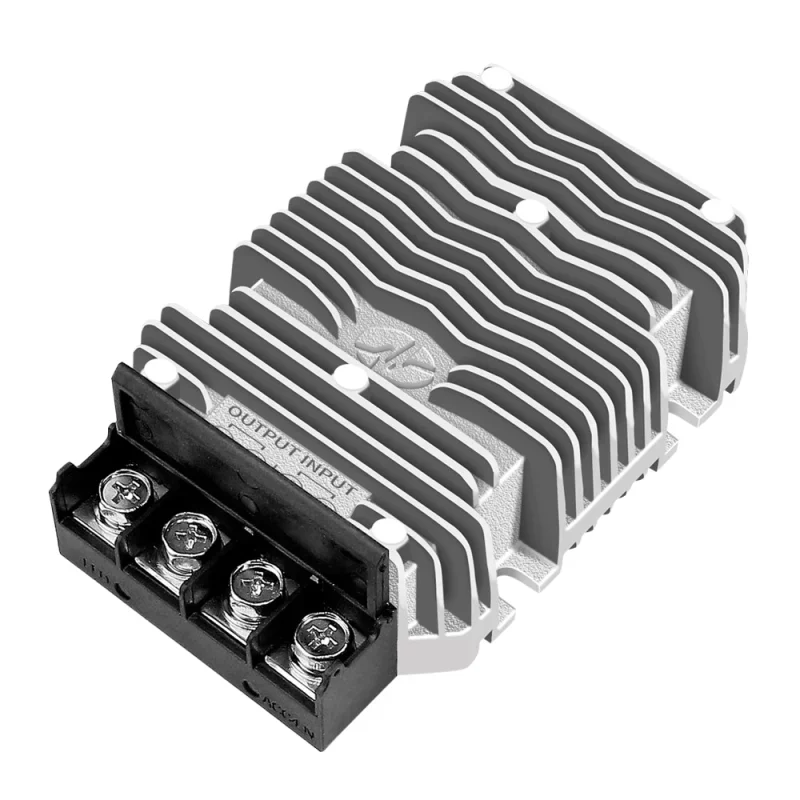

Convertor DC-DC pentru stabilizarea alimentării cu energie a dispozitivelor de 12V din sistemele de bord de 24V. Este conceput pentru aplicații cu tensiune de intrare variabilă în intervalul 1836V DC, unde este necesar un curent de ieșire ridicat de până la 50A. Designul într-o carcasă cu aripioare din aluminiu permite răcirea naturală, iar designul cu rezistență crescută este potrivit chiar și pentru condiții de funcționare mai solicitante.
Specificații tehnice
Model: WG-24S1250M
Tip: convertor CC-CC neizolat (maternă comună intrare/ieșire)
Tensiune de intrare: 1836V CC (24V CC)
Tensiune de ieșire: 12V CC
Curent de ieșire: max. 50A
Putere maximă: 600W
Eficiență: 96,9% (la Vin 24V, 25 °C)
Frecvență de comutare: 100 kHz (±10 kHz)
Ripple și zgomot de ieșire: tipic 50 mVp-p, max. 200 mVp-p (Vin 1836V, Iout 50A, lățime de bandă a osciloscopului 20 MHz)
Precizie de control: ±2%
Reglare linie: ±2%
Reglarea sarcinii: ±2%
Temperatura ambiantă de funcționare: -40 până la +50 °C
Temperatura carcasei: -40 până la +80 °C
Temperatura de depozitare: -55 până la +100 °C
Umiditate de funcționare: 5-95% RH, fără condens
Răcire: răcire naturală
Dimensiuni: 100 x 80 x 36 mm
Greutate: 580g
MTBF: 200.000 h (Vin 24V, Iout 50A)
Nivel de protecție: IP67
Funcții și caracteristici
Rectificare sincronă pentru eficiență ridicată și densitate de putere
Protecții: împotriva scurtcircuitului, supraîncărcării și subtensiunii
Recuperare automată a subtensiunii
Siguranță integrată pe polul pozitiv de intrare: 60A
Posibilitate de comandă ON/OFF de la distanță (opțional în funcție de versiune)
Conformitate cu RoHS și CE
Ideal pentru
Vehicule și echipamente mobile cu rețea de bord de 24V (alimentare cu energie electrică pentru aparate de 12V)
Aplicații industriale și automatizare
Echipamente de telecomunicații
Instalații marine și aplicații exterioare cu cerințe sporite de durabilitate
Alimentarea sistemelor LED de 12V și a altor dispozitive de 12V cu consum mare de energie
Conținutul pachetului
Convertor CC-CC WG-24S1250M
De ce să alegeți acest produs?
Gamă largă de intrare de 1836V CC pentru sisteme de 24V cu fluctuații de tensiune
Ieșire de 12V CC de până la 50A pentru alimentarea dispozitivelor de 12V care consumă multă energie
Eficiență ridicată de până la 96,9% în condiții definite
Dimensiuni compacte 100 x 80 x 36 mm (design subțire)
Carcasă durabilă din aluminiu cu răcire naturală și protecție IP67
Instrucțiuni de instalare și utilizare
Respectați polaritatea corectă a intrării și ieșirii și asigurați o fixare mecanică fermă a convertorului.
Pentru curenți de până la 50A, utilizați fire cu secțiunea transversală corespunzătoare și reduceți la minimum lungimea liniei; pentru fire mai lungi, este recomandabil să alegeți o secțiune transversală mai mare.
Asigurați disiparea căldurii din carcasă și instalarea într-o locație cu flux de aer suficient; răcirea este proiectată să fie naturală.
Ieșirea nu este izolată, deci este necesar să se ia în considerare o masă comună între intrare și ieșire.
Notificare de siguranță
Dispozitivul funcționează cu tensiuni continue de până la 36V și curenți mari; în cazul unui scurtcircuit sau al unei instalări incorecte, firele se pot încălzi semnificativ și există riscul de deteriorare a instalației.
Efectuați instalarea cu alimentarea deconectată și utilizați fire și siguranțe nominale pentru curentul dat.
În medii cu umiditate crescută, respectați principiile de etanșare corespunzătoare a cablurilor și a izolațiilor izolatoare pentru a menține rezistența întregii instalații.
