Descrizione

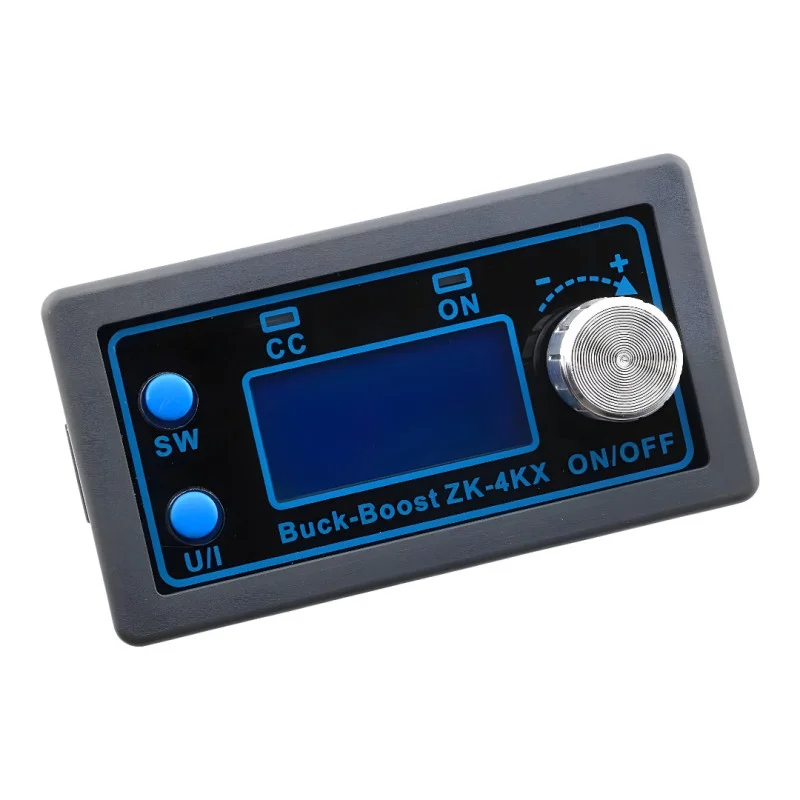

ZK-4KX este un convertor DC-DC step-up/step-down (buck-boost) cu control al tensiunii constante (CV) și curentului constant (CC). Permite reglarea continuă a tensiunii de ieșire și a limitei de curent, afișează parametrii de funcționare pe ecranul LCD și este potrivit ca sursă de alimentare reglabilă pentru alimentarea de la intrări DC în intervalul 530 V.
Specificații tehnice
Model: ZK-4KX
Tip: Regulator DC-DC buck-boost, moduri CC/CV
Tensiune de intrare: 5-30V CC
Tensiune de ieșire: 0,5-30V CC
Setare curent de ieșire (limită): 04,0 A
Putere de ieșire: 35 W cu răcire naturală, până la 50 W cu răcire îmbunătățită
Rezoluție afișare tensiune: 0,01 V
Rezoluție curentă a afișajului: 0,001 A
Frecvență de comutare: 180 kHz
Eficiență de conversie: 88%
Dimensiuni: 79 x 43 x 26 mm
Greutate: 92 g (inclusiv ambalajul)
Funcții și caracteristici
Afișaj LCD: tensiune de intrare, tensiune de ieșire, curent de ieșire, putere de ieșire, capacitate (Ah) și timp
Setarea ieșirii folosind encoderul rotativ, butoanele SW și U/I
Opțiune de ieșire ON/OFF
Pornire ușoară
Protecție la polaritatea de intrare (conexiune anti-inversare)
Protecție la curent invers la ieșire (diodă de blocare externă necesară pentru încărcarea bateriei)
Filtru PI integrat pentru reducerea ondulațiilor
Radiator de aluminiu pe secțiunea de putere
Protecții software reglabile cu deconectare automată a ieșirii la depășirea pragurilor
Protecții acceptate: subtensiune de intrare (LUP), supratensiune de ieșire (OUP), supracurent (OCP), supraputere (OPP), supratemperatură (OTP), timeout (OHP), limită de capacitate (OAP)
Ideal pentru
Sursă de alimentare DC reglabilă pentru dezvoltare, service și utilizare în laborator
Alimentarea dispozitivelor care necesită tensiune stabilizată în timpul fluctuațiilor de intrare
Aplicații LED și sarcini care necesită limitare a curentului (CC)
Aplicații de încărcare cu limită de curent (cu adăugarea unei diode de blocare externe în funcție de tipul bateriei)
Instalare în dispozitive și tablouri de distribuție cu alimentare de curent continuu 530 V
Conținutul pachetului
Convertor DC-DC ZK-4KX
De ce să alegeți acest produs?
Combinația modurilor buck și boost vă permite să mențineți tensiunea de ieșire dorită pe o gamă largă de tensiuni de intrare
Modurile CC/CV vă permit să setați simultan atât limita de tensiune, cât și cea de curent, pentru o funcționare mai sigură a sarcinii
LCD-ul oferă control direct asupra parametrilor cheie în timp real
Protecții reglabile și deconectare automată a ieșirii la depășirea limitelor
Instrucțiuni de instalare și utilizare
Respectați conectarea corectă a bornelor IN și OUT; conectarea directă a bornelor IN și OUT este interzisă și va cauza funcționarea defectuoasă a sistemului de control CC.
Pentru funcționarea pe termen lung la peste 35 W sau peste 3 A, asigurați o răcire sporită (de exemplu, flux de aer)
Pentru putere maximă, alegeți o tensiune de intrare cu o marjă suficientă pentru puterea de ieșire și de sarcină dorite.
La încărcarea bateriilor, adăugați o diodă externă de blocare a curentului invers la ieșire, în funcție de cerințele aplicației.
Notificare de siguranță
Acesta este un convertor de putere DC-DC; la curenți și puteri mai mari există riscul supraîncălzirii firelor și a bornelor, utilizați secțiuni transversale adecvate ale firelor și strângerea de înaltă calitate a bornelor.
Polaritatea incorectă, scurtcircuitul sau răcirea insuficientă pot deteriora modulul sau sarcina conectată.
Respectați ESD și manipularea în siguranță a dispozitivelor electronice atunci când lucrați
