Descrizione

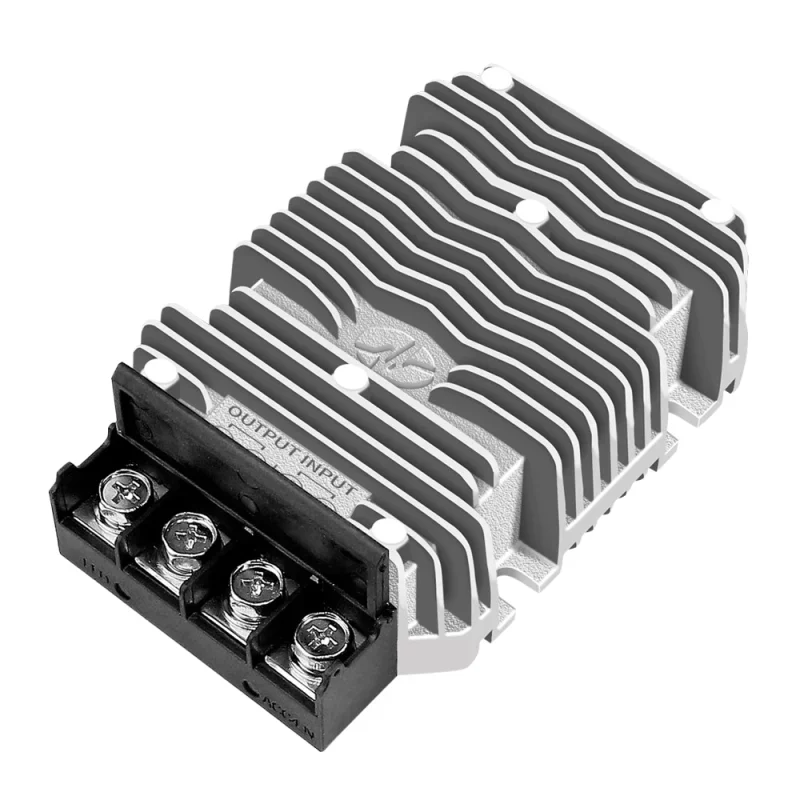

Convertitore CC-CC per stabilizzare l’alimentazione di dispositivi a 12 V da sistemi di bordo a 24 V. È progettato per applicazioni con tensione di ingresso variabile nell’intervallo 18-36 V CC, dove è richiesta un’elevata corrente di uscita fino a 50 A. Il design in un alloggiamento alettato in alluminio consente un raffreddamento naturale e il design con maggiore resistenza è adatto anche per condizioni operative più impegnative.
Specifiche tecniche
Modello: WG-24S1250M
Tipo: convertitore CC-CC non isolato (ingresso/uscita a terra comune)
Tensione di ingresso: 1836 V CC (24 V CC)
Tensione di uscita: 12 V CC
Corrente di uscita: max. 50A
Potenza massima: 600W
Efficienza: 96,9% (a Vin 24V, 25 °C)
Frequenza di commutazione: 100 kHz (±10 kHz)
Ondulazione e rumore di uscita: tipico 50 mVp-p, massimo 200 mVp-p (Vin 1836 V, Iout 50 A, larghezza di banda dell’oscilloscopio 20 MHz)
Precisione di controllo: ±2%
Regolazione della linea: ±2%
Regolazione del carico: ±2%
Temperatura ambiente di esercizio: da -40 a +50 °C
Temperatura della custodia: da -40 a +80 °C
Temperatura di stoccaggio: da -55 a +100 °C
Umidità di esercizio: 5-95% RH, senza condensa
Raffreddamento: raffreddamento naturale
Dimensioni: 100 x 80 x 36 mm
Peso: 580 g
MTBF: 200.000 h (Vin 24V, Iout 50A)
Livello di protezione: IP67
Funzioni e caratteristiche
Rettificazione sincrona per elevata efficienza e densità di potenza
Protezioni: contro cortocircuito, sovraccarico e sottotensione
Ripristino automatico della sottotensione
Fusibile integrato sul polo positivo di ingresso: 60A
Possibilità di controllo ON/OFF remoto (opzionale a seconda della versione)
Conformità RoHS e CE
Ideale per
Veicoli e apparecchiature mobili con rete di bordo a 24 V (alimentazione per apparecchi a 12 V)
Applicazioni industriali e automazione
Apparecchiature per telecomunicazioni
Installazioni marine e applicazioni esterne con requisiti di maggiore durabilità
Alimentazione di sistemi LED da 12 V e altri dispositivi da 12 V con elevato consumo energetico
Contenuto della confezione
Convertitore CC-CC WG-24S1250M
Perché scegliere questo prodotto?
Ampio intervallo di ingresso da 18 a 36 V CC per sistemi a 24 V con fluttuazioni di tensione
Uscita 12V CC fino a 50A per alimentare dispositivi a 12V ad alto consumo energetico
Elevata efficienza fino al 96,9% in condizioni definite
Dimensioni compatte 100 x 80 x 36 mm (design sottile)
Alloggiamento in alluminio resistente con raffreddamento naturale e protezione IP67
Istruzioni per l’installazione e l’uso
Rispettare la corretta polarità dell’ingresso e dell’uscita e garantire un fissaggio meccanico saldo del convertitore.
Per correnti fino a 50 A, utilizzare fili di sezione adeguata e ridurre al minimo la lunghezza della linea; per fili più lunghi, è consigliabile scegliere una sezione maggiore.
Assicurare la dissipazione del calore dall’alloggiamento e l’installazione in un luogo con sufficiente flusso d’aria; il raffreddamento è progettato per essere naturale.
L’uscita non è isolata, quindi è necessario considerare una massa comune tra ingresso e uscita.
Avviso di sicurezza
Il dispositivo funziona con tensioni CC fino a 36 V e correnti elevate; in caso di cortocircuito o di installazione errata, i cavi potrebbero surriscaldarsi notevolmente e sussiste il rischio di danneggiare l’impianto.
Eseguire l’installazione con l’alimentazione scollegata e utilizzare cavi e fusibili adatti alla corrente indicata.
In ambienti con elevata umidità, seguire i principi di una corretta sigillatura dei cavi e delle boccole per mantenere la resistenza dell’intera installazione.
