Descrizione
Il convertitore CC/CC viene utilizzato per aumentare la tensione CC in ingresso fino a una tensione di uscita stabilizzata di 28 V CC. È destinato a sistemi di alimentazione, applicazioni industriali e dispositivi mobili, dove sono richieste un’elevata capacità di trasporto di corrente, una struttura meccanica robusta e funzioni di protezione per il funzionamento in condizioni più gravose.
Specifiche tecniche
Tipo: convertitore CC/CC non isolato
Tensione di ingresso: 10-20 V CC
Tensione di ingresso nominale: 12 V CC
Tensione di uscita: 28 V CC
Intervallo di tensione in uscita: 27,5-28,6 V
Corrente di uscita massima: 20 A
Potenza in uscita: 560 W
Efficienza: 95,7% a Vin = 12 V, Iout = 20 A
Precisione del controllo: ±2%
Regolazione della linea: ±1%
Regolazione del carico: ±1%
Corrente a riposo senza carico: 100120 mA a Vin = 12 V
Spegnimento per sottotensione in ingresso: 8,89,3 V
Recupero da sottotensione: 9,9-10,3 V
Protezione da sovracorrente in uscita: 2837 A a Vin = 12 V
Ondulazione e rumore in uscita: 368450 mVp-p
Tempo di salita della tensione di uscita: 73120 ms
Ritardo di avvio: 78-120 ms
Sovraelongazione della tensione di uscita: max. 3%
Protezione contro il surriscaldamento: intervento a temperature dell’involucro fino a 98 °C
Metodo di raffreddamento: raffreddamento naturale
Frequenza di commutazione: 80 ±10 kHz
Temperatura ambiente di funzionamento: da -40 a +55 °C
Temperatura dell’alloggiamento: da -40 a +80 °C
Temperatura di conservazione: da -55 a +100 °C
Umidità di esercizio: 5-95% senza condensa
Altitudine massima: 4000 m
Grado di protezione: IP67
Resistenza di isolamento ingresso/involucro e uscita/involucro: minimo 10 M alla tensione di prova di 500 V
Resistenza di ingresso/involucro e di uscita/involucro: minimo 500 V
Dimensioni: 140 × 120 × 42,5 mm
Peso: 1,2 kg
MTBF: minimo 200.000 ore a Vin = 12 V, Iout = 20 A
Funzioni e caratteristiche
Progettazione non isolata tra ingresso e uscita
Rettifica sincrona
Versione a uscita singola
Corrente di uscita stabile a pieno carico
Protezione integrata contro la sottotensione in ingresso con ripristino automatico
Protezione integrata contro le sovracorrenti con riavvio automatico dopo l’eliminazione del guasto.
Protezione integrata contro il surriscaldamento
Fusibile integrato sull’ingresso positivo da 90 A
Supporto per l’accensione/spegnimento remoto tramite ingresso EN nelle versioni dotate di questa funzione
Dissipazione naturale del calore attraverso il rivestimento metallico a coste
Non è necessaria alcuna capacità di uscita esterna
Connessione dei terminali di ingresso e uscita
Ideale per
Sistemi di alimentazione industriali
Sistemi di energia alternativa
Veicoli e attrezzature di movimentazione
Azionamenti elettrici e motori elettrici
Tecnologia delle telecomunicazioni
Impianti navali e di bordo
Alimentatore per sistemi LED
Contenuto della confezione

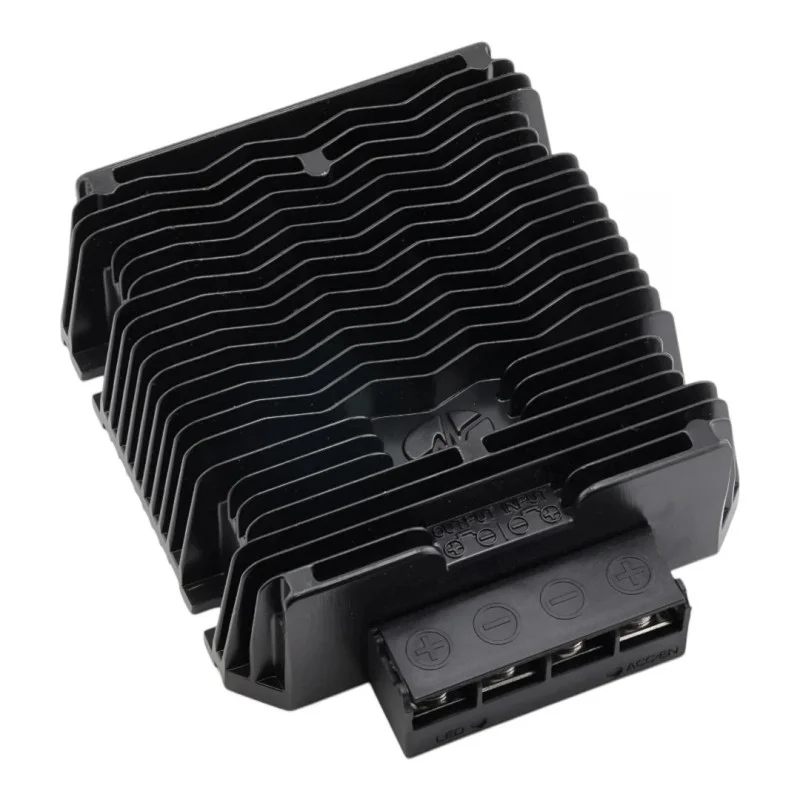

Convertitore CC/CC WG-12S2825M
Istruzioni di installazione e funzionamento
Assicurarsi che i cavi di ingresso e di uscita siano collegati in modo affidabile ai terminali dell’inverter.
Per le linee più lunghe, è necessario selezionare conduttori con una sezione adeguata in base alla caduta di tensione e al carico di corrente.
Per questo convertitore step-up, si consiglia di posizionare il cavo più lungo sul lato di ingresso per lunghezze di cavo maggiori.
Per un funzionamento affidabile, è necessario garantire un flusso d’aria sufficiente e una corretta dissipazione del calore dalla superficie dell’alloggiamento.
Si consiglia di monitorare la temperatura dell’inverter nella zona centrale della base dell’alloggiamento.
L’installazione deve rispettare l’intervallo di temperatura di esercizio e i requisiti di raffreddamento.
Avviso di sicurezza
Il dispositivo è un convertitore di potenza elettrica con elevate correnti di ingresso e di uscita. Un cablaggio errato può causare un cortocircuito, il surriscaldamento dei fili o danni al dispositivo.
Trattandosi di un convertitore non isolato, l’ingresso e l’uscita non sono separati galvanicamente. Questa caratteristica deve essere tenuta in considerazione nella progettazione dell’intero sistema.
L’uscita non deve essere in cortocircuito. La documentazione indica che il convertitore boost non dispone di protezione contro i cortocircuiti permanenti in uscita.
L’installazione deve essere effettuata con l’alimentazione scollegata.
Durante il funzionamento, il coperchio si surriscalda. È necessario evitare il contatto con materiali termosensibili e garantire un raffreddamento adeguato.
L’assemblaggio e il cablaggio devono essere eseguiti da una persona con conoscenze di sistemi di alimentazione in corrente continua ed elettronica di potenza.
Perché scegliere questo prodotto?
Conversione chiaramente specificata da 10-20 V CC a 28 V CC
Elevata capacità di corrente in uscita fino a 20 A
Efficienza dichiarata del 95,7% in condizioni definite
Design robusto con raffreddamento passivo e protezione IP67.
Protezione integrata contro sottotensione, sovracorrente e surriscaldamento
Dimensioni compatte considerando la classe di prestazioni.
