Descrizione

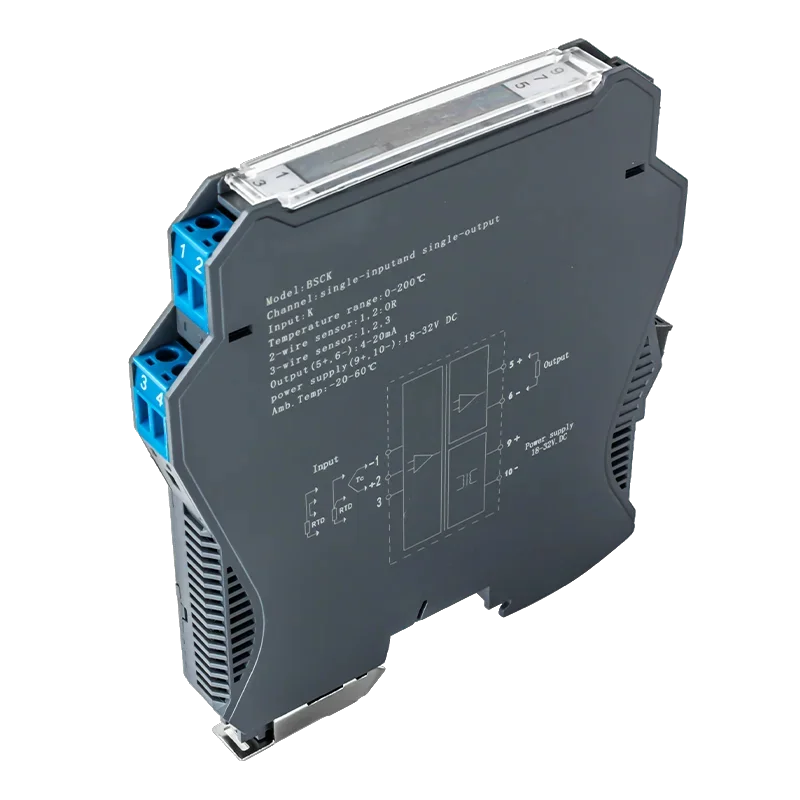

Convertitore di segnale di temperatura ad alta precisione per termocoppie (K, E, S, B, J, T, R, N) e sensori di resistenza (Pt100, Cu50, Cu100). Il dispositivo converte il segnale di temperatura in un’uscita standard in corrente o tensione (4-20 mA / 0-10 V) e fornisce isolamento galvanico tra ingresso, uscita e alimentazione. Adatto per controllo industriale, misurazione e automazione.
Specifiche tecniche
Segnale di ingresso: Termocoppia K, E, S, B, J, T, R, N / sensore di resistenza Pt100, Cu50 (a seconda della variante)
Segnale di uscita: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programmabile) (a seconda della variante)
Isolamento: 3 vie ingresso/uscita/alimentazione
Alimentazione: DC 24 V ± 10%
Consumo di corrente: 70 mA (1 ingresso / 1 uscita), 100 mA (2 ingressi / 2 uscite)
Precisione: ± 0,2% del fondo scala (opzionalmente fino allo 0,1%)
Deriva di temperatura: 0,005% FS/°C (20°C ~ +55°C)
Tensione di isolamento: 1500 V CA / 1 min
Resistenza di isolamento: 100 M (tra ingresso, uscita e alimentazione)
Temperatura e umidità di lavoro: 20 °C ~ +55 °C, RH 80%
Dimensioni:
1 ingresso 1 uscita, 1 ingresso 2 uscite: 12,5 x 110 x 118,9 mm
1 ingresso 4 uscite, 1 ingresso 4 uscite, 2 ingressi 2 uscite: 17,7 × 110 × 118,9 mm
Peso: 0,3 kg
Montaggio: guida DIN da 35 mm
Alloggiamento: plastica ABS
Certificazione: CE, FCC, RoHS, conforme a GB/T 18268 (IEC 61326-1)
Funzioni e caratteristiche
Supporto per termocoppie e rilevatori di temperatura a resistenza (RTD)
Intervallo di ingresso e uscita programmabile
L’isolamento galvanico a tre vie garantisce la stabilità della misurazione
Risposta rapida (circa 0,3 s) e elevata precisione del segnale
Controllo digitale, completamente intelligente e alta immunità alle interferenze
Indicazione di stato LED: PWR (verde), ALM (rosso sovraccarico o errore di ingresso)
Montaggio su guida DIN standard da 35 mm
Ideale per
Sistemi di controllo PLC e DCS
Misurazione e automazione industriale
Monitoraggio della temperatura nei laboratori e nei processi produttivi
Integrazione delle applicazioni con isolamento galvanico del segnale
Contenuto della confezione
1× convertitore di segnale di temperatura
Varianti
1 dentro 1 fuori
1 dentro 2 fuori
2 dentro 2 fuori
Perché scegliere questo prodotto?
Elevata precisione e stabilità di misura
Isolamento galvanico per una maggiore sicurezza del sistema
Facile montaggio e configurazione
Compatibilità con un’ampia gamma di sensori e sistemi industriali
