Descrizione

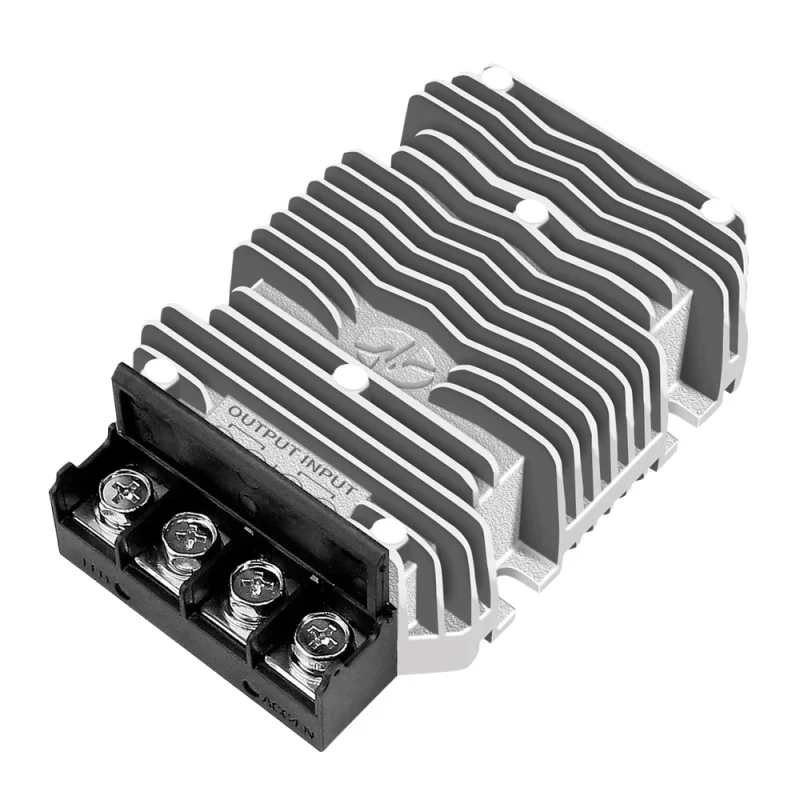

Convertisseur CC-CC pour la stabilisation de l’alimentation des appareils 12 V à partir de systèmes embarqués 24 V. Il est conçu pour les applications à tension d’entrée variable (18-36 V CC) nécessitant un courant de sortie élevé (jusqu’à 50 A). Son boîtier en aluminium à ailettes assure un refroidissement naturel, tandis que sa conception à résistance accrue le rend adapté aux conditions d’utilisation les plus exigeantes.
Spécifications techniques
Modèle : WG-24S1250M
Type : convertisseur CC-CC non isolé (entrée/sortie à masse commune)
Tension d’entrée : 1836 V CC (24 V CC)
Tension de sortie : 12 V CC
Courant de sortie : max. 50 A
Puissance maximale : 600 W
Rendement : 96,9 % (à Vin 24 V, 25 °C)
Fréquence de commutation : 100 kHz (±10 kHz)
Ondulation et bruit de sortie : typ. 50 mVc-c, max. 200 mVc-c (Vin 1836 V, Iout 50 A, bande passante de loscilloscope 20 MHz)
Précision du contrôle : ±2%
Régulation de la ligne : ±2%
Régulation de charge : ±2%
Température ambiante de fonctionnement : -40 à +50 °C
Température du boîtier : -40 à +80 °C
Température de stockage : -55 à +100 °C
Humidité de fonctionnement : 5 à 95 % HR, sans condensation
Refroidissement : refroidissement naturel
Dimensions : 100 x 80 x 36 mm
Poids : 580 g
MTBF : 200 000 h (Vin 24 V, Iout 50 A)
Niveau de protection : IP67
Fonctions et caractéristiques
Redressement synchrone pour un rendement et une densité de puissance élevés
Protections : contre les courts-circuits, les surcharges et les sous-tensions
Récupération automatique de sous-tension
Fusible intégré sur la borne positive d’entrée : 60 A
Possibilité de commande marche/arrêt à distance (en option selon la version)
Conformité RoHS et CE
Idéal pour
Véhicules et équipements mobiles avec réseau embarqué 24 V (alimentation pour appareils 12 V)
Applications industrielles et automatisation
Équipement de télécommunications
Installations marines et applications extérieures avec des exigences de durabilité accrues
Alimentation des systèmes LED 12 V et autres appareils 12 V à forte consommation électrique
Contenu de l’emballage
Convertisseur CC-CC WG-24S1250M
Pourquoi choisir ce produit ?
Plage de tension d’entrée étendue de 18 à 36 V CC pour les systèmes 24 V avec fluctuations de tension.
Sortie 12 V CC jusqu’à 50 A pour alimenter les appareils 12 V gourmands en énergie
Rendement élevé jusqu’à 96,9 % dans des conditions définies
Dimensions compactes 100 x 80 x 36 mm (design fin)
Boîtier robuste en aluminium avec refroidissement naturel et protection IP67
Instructions d’installation et d’utilisation
Respectez la polarité correcte de l’entrée et de la sortie et assurez-vous d’une fixation mécanique solide du convertisseur.
Pour les courants jusqu’à 50 A, utilisez des fils de section appropriée et minimisez la longueur de la ligne ; pour les fils plus longs, il est conseillé de choisir une section plus importante.
Assurez la dissipation de la chaleur du boîtier et installez-le dans un endroit bénéficiant d’une ventilation suffisante ; le refroidissement est conçu pour être naturel.
La sortie n’étant pas isolée, il est nécessaire de prévoir un point commun entre l’entrée et la sortie.
Avis de sécurité
L’appareil fonctionne avec des tensions continues jusqu’à 36 V et des courants élevés ; en cas de court-circuit ou d’installation incorrecte, les fils peuvent chauffer considérablement et il existe un risque d’endommagement de l’installation.
Procédez à l’installation avec l’alimentation électrique coupée et utilisez des câbles et des fusibles adaptés à l’intensité du courant.
Dans les environnements à humidité accrue, respectez les principes d’étanchéité des câbles et des traversées afin de maintenir la résistance de l’ensemble de l’installation.
