Descrizione
El controlador PWM está diseñado para controlar la velocidad de un motor de CC en un rango de alimentación de 9 a 60 V. El módulo ofrece regulación continua en el rango de 0 a 100 % y cuenta con una pantalla digital que muestra el nivel de regulación configurado. El conjunto incluye un potenciómetro con perilla de control y un interruptor basculante independiente. Su diseño, con componentes de potencia en la placa y terminales de tornillo, lo hace adecuado para su instalación en equipos y aplicaciones técnicas con motores de CC.
Especificaciones técnicas
Tipo de producto: Controlador de velocidad de motor CC PWM
Diseñado para: motor de CC
Tensión de funcionamiento: 9-60 V
Rango de control de velocidad: 0-100%
Corriente máxima: 60 A
Corriente nominal: 35 A a 12 V
Salida: lineal bajo carga
Pantalla: digital, de tres dígitos
Conexión: bloque de bornes de tornillo para motor y fuente de alimentación.
Marcado de terminales: 2 motores, polo negativo de alimentación, polo positivo de alimentación
Tamaño del tablero: 100 × 76 mm
Distancia entre orificios de montaje en la dirección del lado más largo: 90 mm
Distancia entre orificios de montaje en la dirección del lado más corto: 65 mm
Tamaño de la pantalla: 23 × 14 mm
Diámetro del eje del potenciómetro: 6,8 mm
Designación del modelo en la base: Controlador de velocidad 40A
Funciones y características
Control electrónico de velocidad PWM de un motor de CC
Visualización digital del punto de ajuste de regulación.
Control mediante potenciómetro externo con perilla
Interruptor independiente en la versión con cable
Placa equipada con componentes de alimentación con disipadores de calor.
Terminales de tornillo para la conexión fija de la fuente de alimentación y el motor.
El producto requiere una carga conectada; no debe probarse sin carga.
Ideal para
Control de velocidad de motores de CC en aplicaciones de taller y bricolaje.
Instalación en dispositivos con accionamiento de CC
Control de motores en proyectos técnicos donde se requiere ajuste manual de potencia.
Contenido del paquete

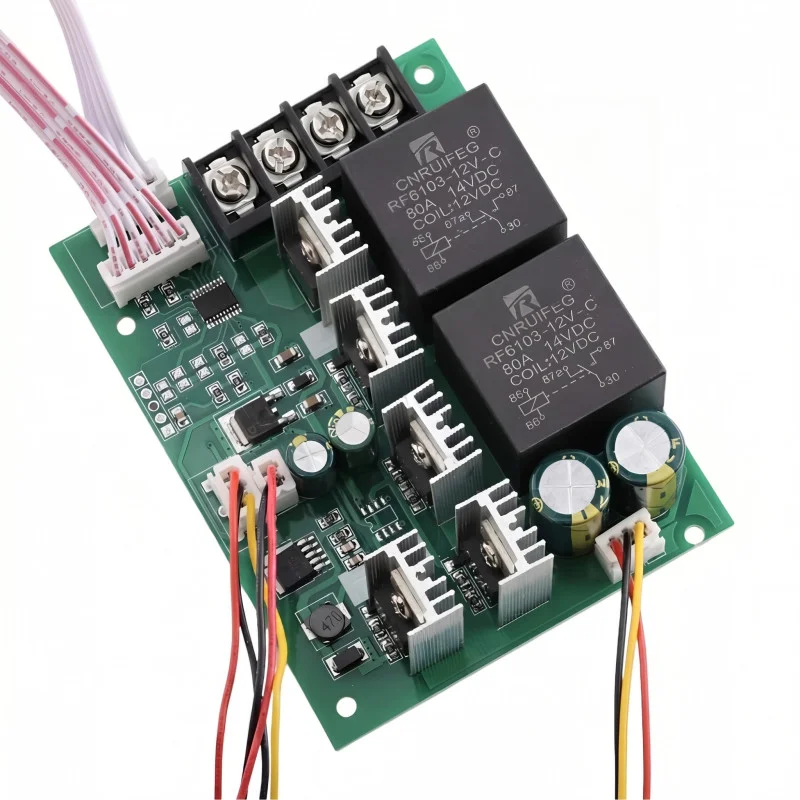

Módulo de control PWM en una placa de circuito impreso
Potenciómetro con cable de conexión
Perilla de control
Pantalla digital con cable de conexión
Interruptor basculante con cables
¿Por qué elegir este producto?
Permite el control de motores de CC en un amplio rango de voltaje de funcionamiento.
La pantalla digital simplifica el ajuste repetido del nivel de control.
Las conexiones de terminales y los controles independientes facilitan la integración en un panel o armario.
El diseño está pensado directamente para alimentar y controlar un motor de corriente continua.
Instrucciones de instalación y funcionamiento
Conecte el motor a los dos terminales marcados para el motor y la fuente de alimentación a los terminales negativo y positivo.
Respete la polaridad correcta de la fuente de alimentación.
Utilice el controlador únicamente con una carga conectada.
Durante la instalación, asegúrese de que haya suficiente ventilación y una fijación mecánica adecuada del módulo.
Para cargas de corriente más elevadas, utilice cables adecuados y terminales bien apretados.
Aviso de seguridad
Un cableado incorrecto puede dañar el controlador, el motor o la fuente de alimentación.
Durante el funcionamiento, existe riesgo de sobrecalentamiento de los componentes y terminales de alimentación.
Un cortocircuito en los terminales de salida o de alimentación puede provocar daños en el dispositivo y en el cableado.
La instalación y la conexión deben realizarse con la alimentación eléctrica desconectada.
Este producto no está diseñado para conectarse directamente a la red eléctrica.
Cuando se integra en un dispositivo, es necesario garantizar la protección contra el contacto con partes con tensión y contra daños mecánicos.
