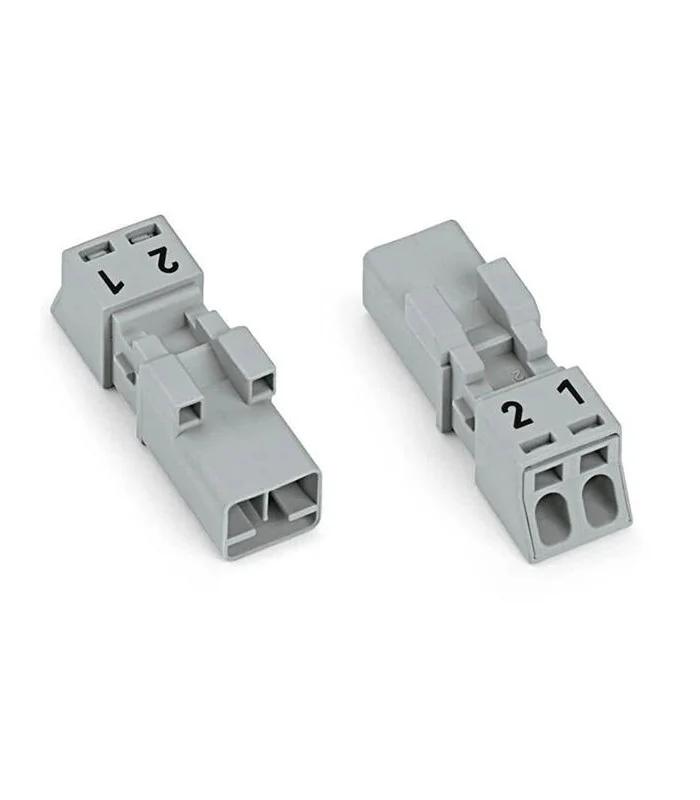

Descrizione
Ratings per IEC/EN 60664-1
– Valutazione per: IEC/EN 60664-1
– Tensione nominale (III / 3): 250 V
– Tensione impulsiva nominale (III / 3): 4 kV
– Corrente nominale: 16 A
– Legenda (rating): (III / 3) ? Categoria sovratensione III / grado di emissioni 3
Approvals per UL 1977
– Tensione nominale secondo UL 1977 (solo cablaggio di fabbrica): 600 V
– Corrente nominale secondo UL 1977 (solo cablaggio di fabbrica): 14 A
Connection data
– Tecnica di connessione: Push-in CAGE CLAMP®
– Tipo azionamento: Operating tool, Push-in
– Sezione nominale: 1,5 mm²
– Conduttore rigido: 0,25 1,5 mm² / 22 16 AWG
– Conduttore rigido, connessione push-in: 0,75 1,5 mm² / 20 16 AWG
– Conduttore semi-rigido: 0,25 1 mm² / 22 18 AWG
– Conduttore flessibile: 0,25 1,5 mm² / 22 16 AWG
– Conduttore flessibile con boccola con isolamento in plastica: 0,25 0,75 mm² / 22 20 AWG
– Conduttore flessibile con boccola, senza isolamento in plastica: 0,25 0,75 mm² / 22 20 AWG
– Conduttore flessibile con boccola, connessione a innesto, da: 0,75 mm² / 20 AWG
– Lunghezza spelatura: 9 mm / 0.35 pollice
– Nota (lunghezza di spelatura): see also packaging or instructions
– Num. poli: 2
– Numero totale di punti di connessione: 2
– Numero totale di potenziali: 2
– Direzione entrata conduttore per direzione di accoppiamento: 0 °
Dati geometrici
– Pin spacing: 4,4 mm / 0.173 inch
– Larghezza: 10,4 mm / 0.409 inch
– Altezza: 11,7 mm / 0.461 inch
– Profondità: 34,1 mm / 1.343 inch
Mechanical data
– Codifica: B
– Forza di accoppiamento di una connessione a innesto: circa 2070 N (dipende dal numero di poli)
– Forza di ritenzione di una connessione a innesto: quando bloccato:> 80 N
– Forza di disinserzione di una connessione a innesto: quando sbloccato: circa 2070 N (dipende dal numero di poli)
– Numero di cicli di inserimento: 200, senza carico resistivo 100, con carico resistivo IN = 16 A, testato (1,5 mm²/AWG 16)
– Marcatura: 1 2
– Grado di protezione: IP20
– Nota sul tipo di protezione: IP40 when mated with strain relief housing
– Marcatura potenziale: 1 2
Plug connection
– Tipo contatto (connettore a innesto): Male connector/plug
– Tipo di connessione connettore: for conductors
– Protezione dall’inversione di polarità: Yes
– Bloccaggio della connessione a innesto: locking lever
– Leva di bloccaggio: retrofittable
Dati dei materiali
– Colore: grigio
– Materiale isolante: Poliammide (PA66)
– Materiale della molla di serraggio: Acciaio per molla al cromo nichel (CrNi)
– Materiale di contatto: Superficie trattata con rame o lega di rame
– Carico di incendio: 0,056 MJ
– Peso: 2,5 g
Condizioni ambientali
– Processing temperature: -5 +40 °C
– Continuous operating temperature: -35 +85 °C
– Nota su temperatura di servizio permanente: Parti isolanti per temperature = 105°C
Nota su resistenza di contatto: resistenza di contatto circa 1 mOhm presa/spina transizione di contatto circa 0,25 mOhm
