Descrizione

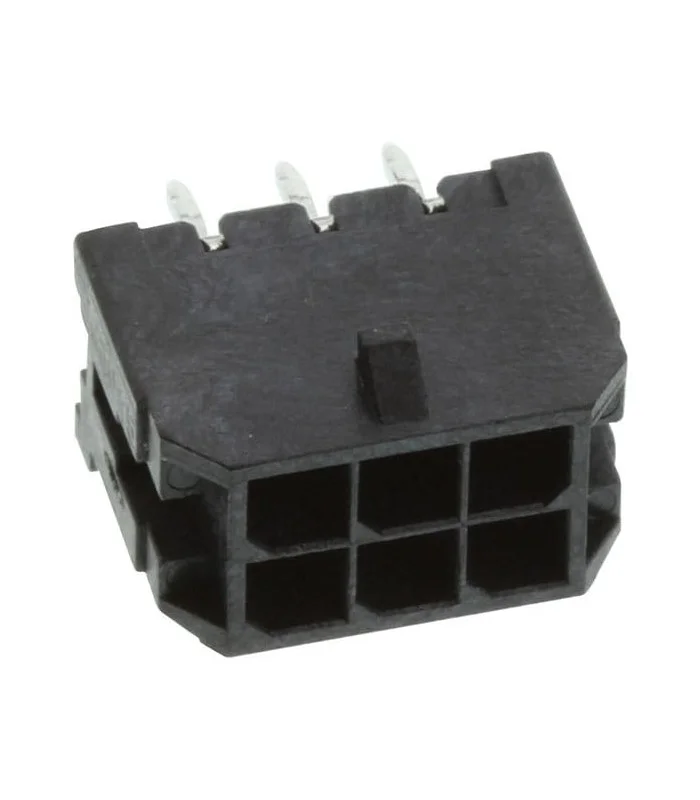

Il connettore Micro-Fit da circuito stampato è progettato per applicazioni elettroniche ed elettriche dove sono richieste connessioni compatte, affidabili e adatte al collegamento tra cablaggio e scheda PCB.
La configurazione 3×2 vie, con 6 circuiti distribuiti su 2 righe, consente una gestione ordinata dei collegamenti elettrici mantenendo dimensioni contenute e facilità di integrazione allinterno di dispositivi, quadri elettrici e sistemi elettronici.
Il passo da 3 mm, sia sullinterfaccia di accoppiamento sia sullinterfaccia di terminazione, permette di ottenere un collegamento preciso e ordinato, rendendo il connettore adatto per applicazioni dove lo spazio disponibile sulla scheda è limitato.
La struttura con montaggio a pannello consente uninstallazione stabile e sicura, mentre il sistema polarizzato sulla parte di accoppiamento aiuta a ridurre il rischio di collegamenti errati durante lassemblaggio.
Il corpo in resina nylon di colore nero offre una finitura tecnica e professionale, garantendo robustezza e buona resistenza per applicazioni elettriche ed elettroniche.
La presenza del blocco sulla parte di accoppiamento contribuisce a mantenere stabile la connessione durante lutilizzo.
Grazie alla classe di infiammabilità 94V-0 e al range di temperatura da -40 °C a +105 °C, il connettore è adatto per utilizzi in ambienti operativi tecnici e applicazioni professionali.
PRINCIPALI VANTAGGI
– Connettore Micro-Fit per circuito stampato
– Configurazione 3×2 vie
– 6 circuiti su 2 righe
– Passo interfaccia di accoppiamento 3 mm
– Passo interfaccia di terminazione 3 mm
– Ideale per collegamenti wire-to-board
– Struttura compatta e ordinata
– Montaggio a pannello
– Corpo nero in resina nylon
– Connessione polarizzata per un accoppiamento corretto
– Blocco sulla parte di accoppiamento per maggiore stabilità
– Classe di infiammabilità 94V-0
– Adatto per applicazioni elettroniche, elettriche e industriali
PRINCIPALI APPLICAZIONI
– Circuiti stampati PCB
– Collegamenti wire-to-board
– Cablaggi elettronici
– Quadri elettrici
– Sistemi di alimentazione
– Dispositivi elettronici
– Automazione industriale
– Apparecchiature elettriche
– Produzione di wiring harness
– Collegamenti compatti su scheda
– Applicazioni industriali e professionali
CARATTERISTICHE TECNICHE
Tipologia: connettore Micro-Fit da circuito stampato
Configurazione: 3×2 vie
Circuiti massimo: 6
Numero di righe: 2
Passo interfaccia di accoppiamento: 3,00 mm
Passo interfaccia di terminazione: 3,00 mm
Materiale: resina nylon
Colore resina: nero
Montaggio a pannello: sì
Polarizzato alla parte di accoppiamento: sì
Blocco sulla parte di accoppiamento: sì
Chiave sulla parte di accoppiamento: nessuna
Impilabile: no
Compatibile con filo incandescente: no
Infiammabilità: 94V-0
Temperatura di esercizio: da -40 °C a +105 °C
Peso netto: 0,912 g
Applicazione: circuiti stampati, cablaggi elettronici, collegamenti wire-to-board
Utilizzo: connessioni multipolari compatte su scheda PCB
