Descrizione
Tutti i connettori per installazione (versioni a scatto snap-in per apparecchi di illuminazione, dispositivi o circuiti stampati e armadi di distribuzione) sono dotati di leve di bloccaggio per garantire il serraggio sicuro di prese e spine. Le leve di bloccaggio supplementari servono solo in caso di “conduttori volanti” (spina/presa).
Tutti i componenti WINSTA® sono protetti al 100% contro l’inversione di polarità impedendo:
a.) l’innesto di numeri differenti di poli
b.) l’innesto con inversione di 180°
c.) l’innesto con sfalsamento laterale
d.) l’innesto di un polo
Ratings per IEC/EN 60664-1
– Valutazione per: IEC/EN 60664-1
– Tensione nominale (III / 3): 250 V
– Tensione impulsiva nominale (III / 3): 4 kV
– Corrente nominale: 25 A
– Legenda (rating): (III / 3) Categoria sovratensione III / grado di emissioni 3
Approvals per UL 1977
– Tensione nominale secondo UL 1977 (solo cablaggio di fabbrica): 600 V
– Corrente nominale secondo UL 1977 (solo cablaggio di fabbrica): 23 A
Connection data
– Num. poli: 3
– Numero totale di potenziali: 3
– Funzione massa: with preceding GND contact
Dati geometrici
– Pin spacing: 10 mm / 0.394 inch
– Larghezza: 30 mm / 1.181 inch
– Altezza: 32,7 mm / 1.287 inch
– Profondità: 46 mm / 1.811 inch
Mechanical data
– Codifica: A
– Forza di accoppiamento di una connessione a innesto: approx. 20 70 N (depending on pole number)
– Forza di ritenzione di una connessione a innesto: quando bloccato:> 80 N
– Forza di disinserzione di una connessione a innesto: Unlocked: approx. 20 70 N (depending on pole number)
– Numero di cicli di inserimento: ?200, senza carico resistivo / 100, con carico resistivo IN = 25 A, testato (4 mm²/AWG 12)

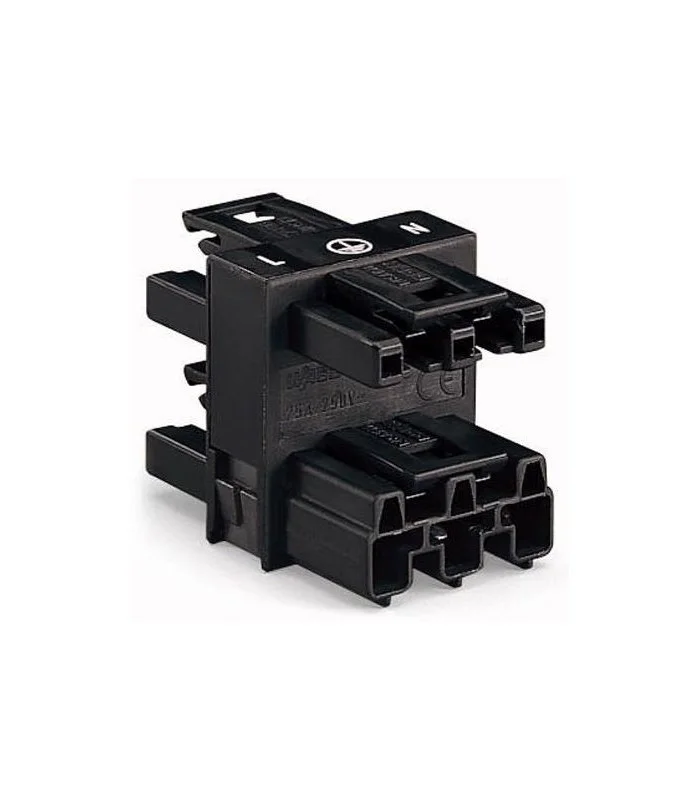

– Tipo di connettore di distribuzione: Distribution connector, 3-way
– Grado di protezione: IP20
– Nota sul tipo di protezione: Only in mated condition (These compact connectors are not designed for use in open, easily accessible areas.)
– Applicazione: General mains applications
Plug connection
– Tipo contatto (connettore a innesto): gniazdo/wtyczka
– Protezione dall’inversione di polarità: Yes
– Bloccaggio della connessione a innesto: locking lever
– Leva di bloccaggio: yes
Dati dei materiali
– Colore: nero
– Materiale isolante: Poliammide (PA66)
– Materiale di contatto: Superficie trattata con rame o lega di rame
– Carico di incendio: 0,423 MJ
– Peso: 25,1 g
Condizioni ambientali
– Processing temperature: -5 +40 °C
– Continuous operating temperature: -35 +85 °C
– Nota su temperatura di servizio permanente: Parti isolanti per temperature = 105°C
