Descrizione

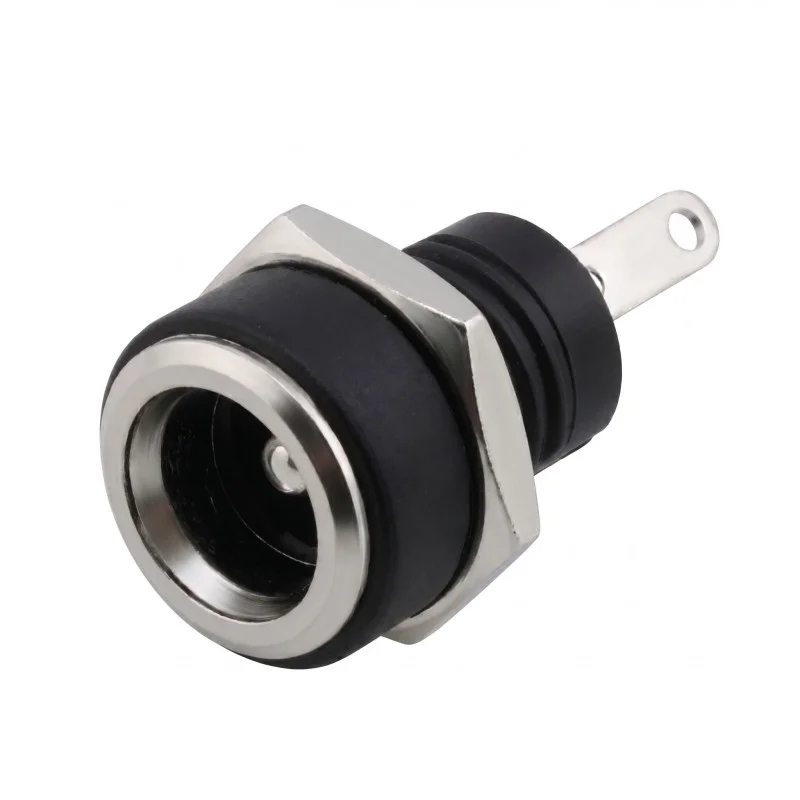

Presa CC da pannello (femmina) per l’alimentazione CC dei dispositivi tramite un connettore standard da 5,5×2,1 mm. È progettata per il montaggio a pannello ed è adatta per ingressi di alimentazione di dispositivi, scatole di distribuzione, dispositivi di misura e applicazioni integrate.
Specifiche tecniche
Tipo di connettore: presa di alimentazione CC (femmina), montaggio a pannello
Dimensioni del connettore: 5,5 × 2,1 mm
Numero di modello: DC-220B
Montaggio: filettato, con dado per il fissaggio nel pannello
Corpo isolante: plastica
Design frontale: colletto in metallo
Temperatura di esercizio: da -30 a +70 °C
Resistenza all’isolamento elettrico: CA 50 V (50 Hz), 1 min
Resistenza di isolamento: 100 M
Resistenza di contatto: 0,03
Durata meccanica: 5000 cicli
Funzioni e caratteristiche
Dimensioni standard 5,5×2,1 mm per i comuni adattatori di alimentazione CC
Progettazione del pannello per collegamento di potenza fisso e ripetibile
La connessione a 3 pin consente varianti di collegamento che includono un contatto commutato (secondo il design del connettore interno)
Design adatto per la saldatura di fili o il montaggio in un assieme
Ideale per
Ingressi di alimentazione per dispositivi e moduli elettronici
Caselle di progetto e applicazioni incorporate
Apparecchiature di servizio e prova
Distribuzione LED e CC a bassa tensione all’interno del dispositivo
Contenuto della confezione
1× presa CC da pannello 5,5×2,1 mm + dado di fissaggio
Perché scegliere questo prodotto?
Compatibilità dimensionale con spine CC standard da 5,5×2,1 mm
Il montaggio a pannello filettato garantisce un montaggio meccanico stabile
Parametri adatti per l’alimentazione CC a bassa tensione comune nell’elettronica
Istruzioni per l’installazione e l’uso
Prima del montaggio, verificare le dimensioni dell’apertura del pannello e lo spazio disponibile per il corpo del connettore e i pin.
Prima di effettuare il collegamento, identificare i contatti e qualsiasi funzione di commutazione del terminale mediante misurazione o in base allo schema della propria applicazione.
Prestare attenzione alla corretta polarità dell’alimentazione e allo scarico meccanico dei cavi collegati.
Avviso di sicurezza
Progettato per alimentazione a corrente continua (CC); non collegare alla tensione di rete
Eseguire l’installazione con l’alimentazione scollegata e verificare la presenza di cortocircuiti e la polarità dopo il collegamento.
