Descrizione

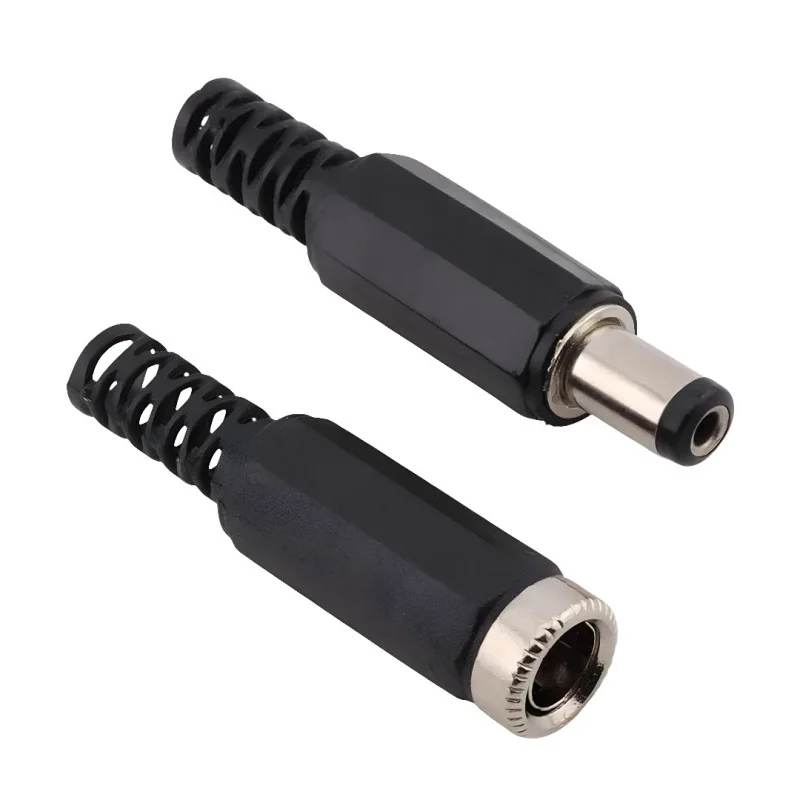

Connettore di alimentazione CC (a barilotto) per la terminazione di cavi di alimentazione in applicazioni a bassa tensione. Il connettore è progettato per il montaggio diretto sul cavo, la terminazione avviene tramite saldatura e la copertura fornisce una protezione meccanica di base e un sistema antistrappo. Il prodotto è disponibile in due versioni: maschio (spina CC) e femmina (jack CC).
Specifiche tecniche
Tipo di connettore: connettore CC (connettore di alimentazione)
Dimensioni: 5,5 × 2,1 mm (diametro esterno 5,5 mm, diametro interno 2,1 mm)
Varianti: maschio / femmina
Montaggio: su cavo
Colore: nero
Metodo di collegamento dei fili: saldatura
Tensione nominale: max. 36 V CC
Corrente nominale: 5 A
Materiale del filo di contatto: metallo
Materiale isolante: plastica
Dimensioni approssimative: lunghezza maschio circa 44 mm; lunghezza femmina circa 40 mm
Funzioni e caratteristiche
Dimensioni standard CC 5,5×2,1 mm per adattatori di alimentazione e dispositivi comuni
Progettazione di saldatura per collegamento elettrico fisso
Copertura del connettore con scarico della trazione per il cavo
Adatto per la riparazione e la produzione di cavi elettrici
Ideale per
Illuminazione a LED e strisce LED (sistemi a bassa tensione)
Alimentare piccoli dispositivi elettronici e progetti fai da te
Sostituzione del servizio di connettori CC danneggiati sul cavo
Cavi di alimentazione di interconnessione per scopi di laboratorio e di prova
Contenuto della confezione
1× connettore DC 5,5×2,1 mm nella variante selezionata (maschio o femmina)
Perché scegliere questo prodotto?
Dimensioni chiaramente definite di 5,5×2,1 mm per la compatibilità con i comuni sistemi di alimentazione CC
Collegamenti a filo saldato adatti per una terminazione affidabile dei cavi
Disponibilità di varianti maschio e femmina per l’assemblaggio del power jumper
Istruzioni per l’installazione e l’uso
Prima del montaggio, verificare le dimensioni del pezzo di accoppiamento (5,5×2,1 mm) e la polarità richiesta del dispositivo.
Saldare i fili ai contatti del connettore, quindi verificare il fissaggio meccanico del cavo nel pressacavo.
Dopo il collegamento, si consiglia di controllare la polarità e la tensione con un multimetro prima di collegare il carico.
Non superare la corrente nominale e garantire una sezione trasversale adeguata del conduttore.
Avviso di sicurezza
Il prodotto è destinato ad applicazioni CC a bassa tensione entro l’intervallo specificato; non utilizzare per la tensione di rete.
Durante la saldatura, seguire le precauzioni di sicurezza ed evitare cortocircuiti tra i contatti.
Una polarità errata può danneggiare il dispositivo alimentato.
