Descrizione

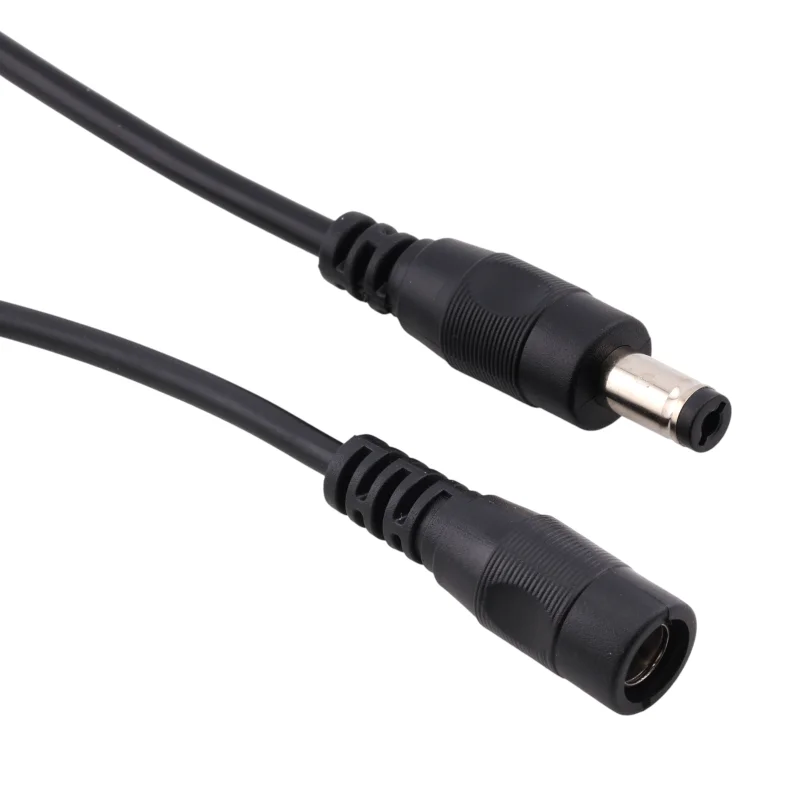

Il connettore di alimentazione CC con cavo integrato è progettato per la connessione rapida e l’alimentazione di dispositivi CC a bassa tensione senza la necessità di saldare direttamente al connettore. Il prodotto è disponibile nelle versioni maschio (spina CC) e femmina (jack CC) per l’interfaccia di alimentazione comune da 5,5×2,1 mm, tipicamente utilizzata nelle applicazioni di illuminazione a LED e TVCC.
Specifiche tecniche
Tipo di connettore: connettore di alimentazione CC 5,5×2,1 mm
Varianti: maschio / femmina
Lunghezza del cavo: 15 cm
Sezione del filo: 22 AWG (0,35 mm²)
Costruzione del filo: 17×0,14
Materiale conduttore: rame
Isolamento: PVC
Colore: nero
Valori nominali (secondo i documenti): 300 V / 3 A
Resistenza alla temperatura (secondo i documenti): 80 °C
Funzioni e caratteristiche
Dimensioni standard CC 5,5×2,1 mm per compatibilità con adattatori di alimentazione e dispositivi comuni
Cavo preassemblato per un facile collegamento a morsettiere, quadri di distribuzione o assemblaggi personalizzati
Conduttore in rame stagnato per un contatto elettrico stabile e una buona saldabilità delle estremità del conduttore
Isolamento in PVC per la protezione meccanica dei conduttori in normali condizioni di installazione
Ideale per
Alimentatore per strisce LED e moduli LED
Telecamere CCTV e accessori con alimentazione CC
Sostituzione del servizio di connettori CC danneggiati sul cavo
Prototipazione e interconnessione rapida di dispositivi CC a bassa tensione
Contenuto della confezione
1× connettore CC con cavo (variante a scelta: maschio o femmina), lunghezza 15 cm
Perché scegliere questo prodotto?
Dimensione chiaramente definita di 5,5×2,1 mm per applicazioni di alimentazione CC comuni
Design pratico con cavo per una rapida integrazione nell’installazione
Filo specificato 22 AWG e materiale del filo (rame stagnato) secondo i documenti
Istruzioni per l’installazione e l’uso
Prima di effettuare il collegamento, verificare che le dimensioni del connettore (5,5×2,1 mm) corrispondano a quelle della controparte del dispositivo/sorgente.
Verificare la polarità dell’alimentazione e i collegamenti dei cavi in base ai requisiti dell’applicazione
A seconda del tipo di collegamento, consigliamo di terminare le estremità dei fili con un puntale adatto o di saldarli.
Fornire un sistema di scarico della trazione del cavo per evitare sollecitazioni sulla connessione
Avviso di sicurezza
Il prodotto è destinato ad applicazioni di alimentazione CC; verificare sempre la compatibilità di tensione e corrente con il dispositivo collegato prima dell’uso.
Una polarità errata o un sovraccarico potrebbero danneggiare il dispositivo o il cablaggio.
Eseguire l’installazione con l’alimentazione scollegata.
