Descrizione
Il connettore D-SUB DE15 (spesso erroneamente indicato come DB15/VGA) consente connessioni rapide e senza saldatura tramite terminali a vite. È adatto per la manutenzione, la prototipazione e la conversione del cablaggio in un’interfaccia maschio standard a 15 pin con viti di bloccaggio.
Specifiche tecniche
Tipo di connettore: D-SUB DE15 (15 pin, 3 file), maschio
Fissaggio: viti di bloccaggio sul connettore
Collegamento dei cavi: morsettiera a vite
Dimensioni: 76 × 42 × 20 mm
Passo tra le file di pin: 2,84 mm
Passo dei perni orizzontali in fila: 2,77 mm
Materiale: connettore metallico, copertura in plastica (ABS)
Funzioni e caratteristiche
Conversione del connettore DE15 in morsettiera per una facile connessione dei singoli segnali
Assemblaggio senza saldatura, adatto a ripetute modifiche del cablaggio
La copertura in ABS protegge i terminali e i fili dai danni meccanici
Le viti di bloccaggio migliorano la stabilità meccanica della connessione con la controparte
Ideale per
Apparecchiature di servizio e prova per dispositivi con interfaccia DE15
Prototipazione e cablaggio in laboratorio di linee di segnale
Collegamento del cablaggio al D-SUB senza produrre un cavo speciale
Applicazioni industriali e di misura che utilizzano l’interfaccia D-SUB a 15 pin
Contenuto della confezione

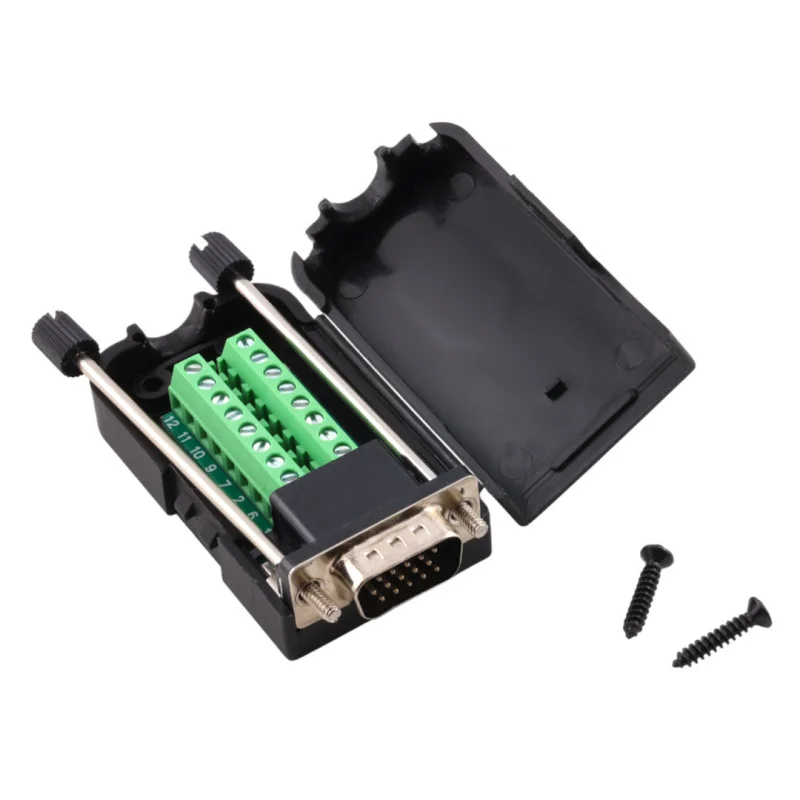

D-SUB DE15 maschio con morsettiera nell’alloggiamento
Perché scegliere questo prodotto?
Progettazione DE15 tecnicamente corretta (15 pin su 3 file) per compatibilità con le controparti comuni
Cablaggio rapido e chiaro tramite morsetti a vite
Dimensioni compatte e bloccaggio meccanico del connettore tramite viti
Soluzione adatta per installazioni temporanee e più permanenti senza saldatura
Istruzioni per l’installazione e l’uso
Prima di collegare i fili, allentare le viti dei terminali, inserire il filo spelato e serrare la vite con la forza adeguata.
Si consiglia di verificare l’assegnazione dei pin in base all’applicazione e allo schema elettrico del dispositivo.
Dopo aver collegato i fili, chiudere il coperchio e fissarlo con le viti in dotazione.
Durante il collegamento al pezzo di accoppiamento, serrare le viti di bloccaggio del connettore per un contatto stabile.
Avviso di sicurezza
Il prodotto è destinato ad applicazioni di segnale e a bassa tensione; non utilizzarlo per il collegamento diretto alla tensione di rete.
Prima di maneggiare il dispositivo, scollegarlo dall’alimentazione elettrica ed evitare cortocircuiti tra i terminali.
Assicurare il fissaggio del cablaggio in modo che i fili non si allentino nei terminali.
