Descrizione

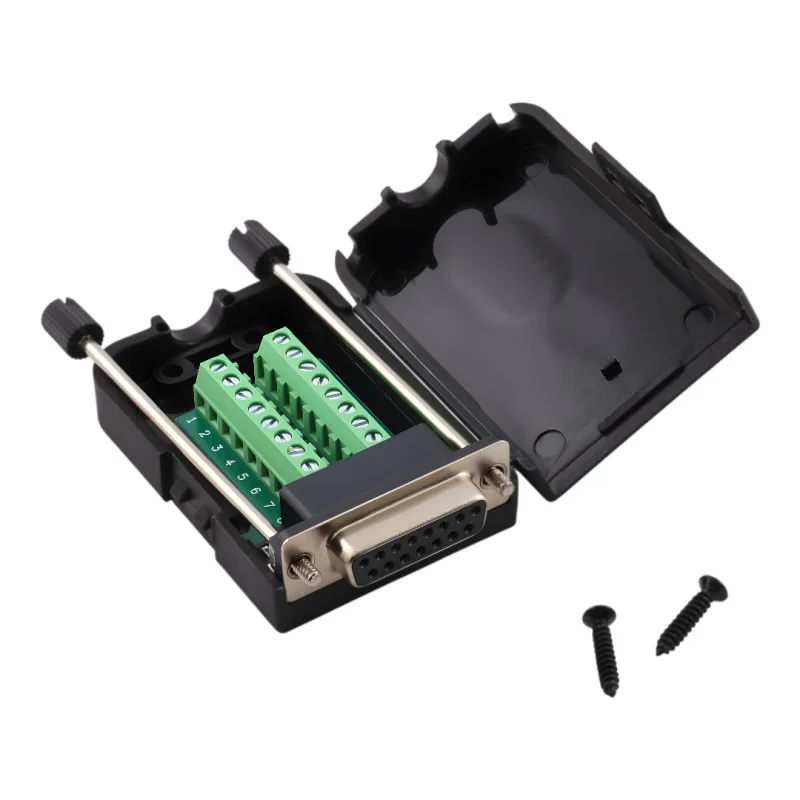

Il pratico connettore femmina D-SUB DB15 con morsettiera a vite integrata consente un collegamento rapido e chiaro dei cavi senza necessità di saldatura. È adatto per il collegamento di dispositivi con interfaccia a 15 pin in applicazioni industriali e di servizio in cui sono richiesti facilità di montaggio e possibilità di collegamento ripetuto.
Specifiche tecniche
Tipo di connettore: D-SUB DB15 femmina (presa)
Numero di pin: 15 (2 file)
Tipo di collegamento: morsettiera a vite
Passo tra le file di pin: 2,84 mm
Passo dei perni orizzontali in fila: 2,77 mm
Materiale: connettore in metallo + copertura in plastica (ABS)
Fissaggio: bulloni con dadi per un collegamento fisso
Colore: nero
Dimensioni: 77 × 42 × 20 mm
Funzioni e caratteristiche
Collegamento rapido senza saldatura
Terminali numerati per una facile identificazione dei pin
Coperchio in plastica bloccabile per proteggere le connessioni
Ingresso cavi e foro di scarico della trazione
Compatibile con i comuni connettori maschio D-SUB DB15
Ideale per
Tecnologia di controllo e automazione
Applicazioni industriali e apparecchiature di laboratorio
Scopi di servizio e di prova
Prototipazione e connessioni temporanee senza saldatura
Contenuto della confezione
Connettore femmina DB15 con morsettiera a vite nell’alloggiamento
Viti di montaggio
Perché scegliere questo prodotto?
Permette il collegamento dei fili senza strumenti di saldatura speciali
Semplifica la manutenzione e le modifiche del cablaggio grazie al morsetto
Il coperchio protegge i terminali e aumenta la resistenza meccanica dell’insieme
Istruzioni per l’installazione e l’uso
Prima dell’assemblaggio, verificare che l’interfaccia (DB15, 2 righe) e l’assegnazione dei pin corrispondano all’applicazione.
Spelare i fili alla lunghezza appropriata e serrare saldamente i terminali per evitare che il contatto si allenti.
Dopo il collegamento, chiudere il coperchio e fissare il passaggio del cavo in modo da limitare la tensione sui terminali.
