Descrizione

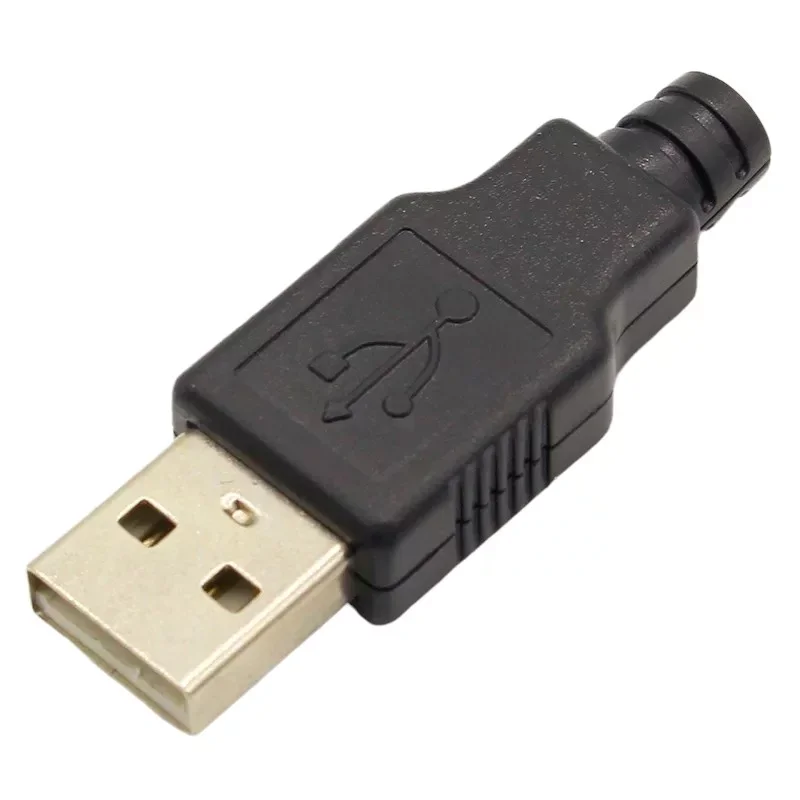

Le connecteur USB de type A mâle est conçu pour être monté sur un câble et pour le raccordement de câbles d’alimentation ou de données USB. Il se compose d’un connecteur USB à 4 broches et d’un capuchon en plastique noir assurant la protection mécanique des contacts et du point de connexion du câble. Ce produit convient aux applications de maintenance, de développement et de production nécessitant une interface USB standard et facile à assembler.
Spécifications techniques
Type de connecteur : USB type A
Design : masculin
Nombre de broches : 4
Interface : USB
Tension nominale : 5 V
Courant nominal : max. 2 A
Fréquence de fonctionnement : utilisation à basse fréquence
Assemblage : par soudure
Diamètre du trou d’entrée du câble : 3,2 mm
Matériau du boîtier : plastique noir
Composition : connecteur USB 4 broches + couvercle en plastique
Fonctions et caractéristiques
USB A mâle standard pour les applications courantes d’alimentation et de données
Conception à 4 broches correspondant à une connexion d’interface USB standard
La conception du câble permet un montage sur votre propre fil.
Le revêtement en plastique protège les joints soudés des contraintes mécaniques.
Convient pour les réparations, la production de câbles et l’utilisation de prototypes
Assemblage mécanique simple après soudure des fils
Idéal pour
Production et réparation de câbles USB
Travaux de service et d’assemblage en électronique
Alimentation 5V avec connecteur USB de type A
Connexion de données des appareils dotés d’un port USB A standard
Prototypes et solutions électroniques sur mesure
Contenu de l’emballage
1 connecteur USB type A mâle, 4 broches
Pourquoi choisir ce produit ?
Solution techniquement standard pour la terminaison des câbles USB
Conception compacte adaptée à une installation pratique
Possibilité de câblage personnalisé selon les exigences de l’application
Protection de connexion mécanique avec couvercle en deux parties
Adapté à un usage professionnel et de maintenance dans l’industrie électronique
Instructions d’installation et d’utilisation
Avant le montage, vérifiez la connexion correcte des 4 broches en fonction de l’application USB utilisée.
Raccordez les fils par soudure, en tenant compte de la résistance à la chaleur de l’isolation du câble.
Une fois la soudure terminée, vérifiez l’absence de court-circuit entre les contacts.
Le câble doit correspondre au diamètre du trou d’entrée de 3,2 mm pour assurer un bon positionnement dans le boîtier.
Après l’installation, remettez le couvercle en plastique pour protéger les contacts et les joints soudés.
Avis de sécurité
Le connecteur est conçu pour les applications USB basse tension avec une tension de 5 V.
Ne pas dépasser la charge électrique nominale du connecteur.
Procédez à l’installation sans brancher l’alimentation électrique.
Ce produit n’est pas destiné à être utilisé dans des environnements à forte humidité ou sans protection adéquate contre les dommages mécaniques.
