Descrizione

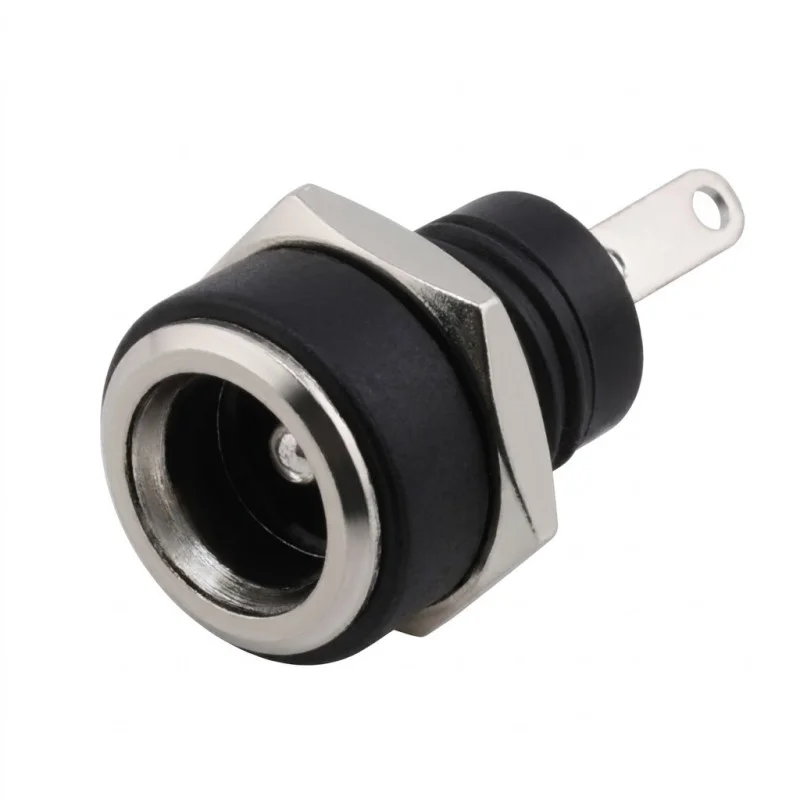

La prise d’alimentation CC pour montage traversant est conçue pour le raccordement à l’aide d’adaptateurs CC standard. La version 5,5 × 2,5 mm convient aux appareils nécessitant une connexion mécanique robuste et fiable du câble d’alimentation via un connecteur fileté.
Spécifications techniques
Type de connecteur : prise jack CC (panneau, montage traversant)
Dimensions du connecteur : 5,5 × 2,5 mm
Numéro de modèle : DC-220B
Tension nominale : 30 V
Courant nominal : 0,5 A
Résistance d’isolement : 100 M
Résistance de contact : 0,03
Durée de vie : 5000 cycles
Rigidité diélectrique : CA 50 V (50 Hz), 1 min
Température de fonctionnement : -30 °C à +70 °C
Filetage de montage : M8
Connexion : broches à souder
Fonctions et caractéristiques
Montage sur panneau avec filetage et écrou pour une installation mécanique stable
Conception adaptée au montage traversant dans les panneaux avant et les armoires d’équipement
Contacts à souder pour connexion directe des fils ou insertion dans le câblage
Conçu pour permettre le branchement et le débranchement répétés du connecteur d’alimentation
Idéal pour
Alimentation pour appareils électroniques avec adaptateur secteur
Instruments industriels et de laboratoire, unités de contrôle et dispositifs de test
Projets de bricolage et électronique personnalisée avec connecteur à montage sur panneau
Contenu de l’emballage
1 prise CC de panneau 5,5 × 2,5 mm + écrou de fixation
Pourquoi choisir ce produit ?
Fixé mécaniquement au panneau par un filetage M8
Taille standardisée 5,5 × 2,5 mm pour la compatibilité avec les fiches CC correspondantes.
Instructions d’installation et d’utilisation
Avant l’installation, vérifiez les dimensions de l’ouverture dans le panneau et la compatibilité avec l’épaisseur du matériau.
Lors du soudage, utilisez une température et un temps de chauffage appropriés afin d’éviter d’endommager les isolateurs du connecteur.
Avant la mise en service, vérifiez la polarité du raccordement en fonction de l’alimentation et de l’appareil utilisés.
Avis de sécurité
Ce produit est destiné aux applications en courant continu basse tension ; ne pas dépasser la tension et le courant nominaux.
Procédez à l’installation avec l’alimentation débranchée et évitez les courts-circuits au niveau des bornes de soudure.
