Descrizione

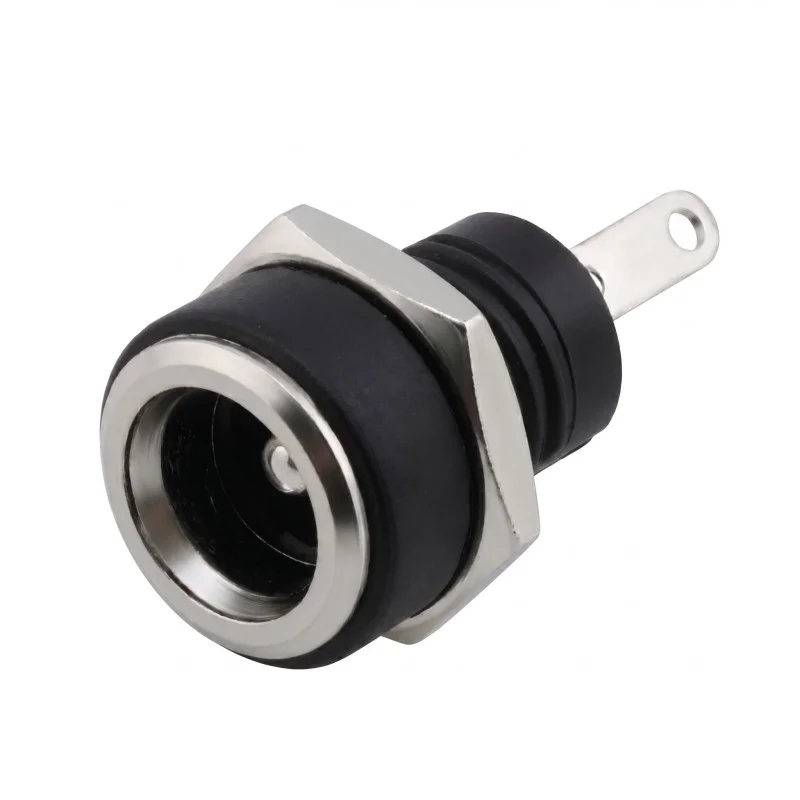

Prise femelle CC pour panneau permettant d’alimenter des appareils en courant continu via un connecteur standard de 5,5 × 2,1 mm. Conçue pour un montage sur panneau, elle convient à l’alimentation d’appareils, de boîtes de distribution, d’instruments de mesure et d’applications intégrées.
Spécifications techniques
Type de connecteur : prise dalimentation CC (femelle), montage sur panneau
Dimensions du connecteur : 5,5 × 2,1 mm
Numéro de modèle : DC-220B
Montage : fileté, avec écrou pour fixation dans le panneau
Corps isolant : plastique
Design avant : col en métal
Température de fonctionnement : -30 à +70 °C
Rigidité diélectrique : 50 V CA (50 Hz), 1 min
Résistance d’isolement : 100 M
Résistance de contact : 0,03
Durée de vie mécanique : 5000 cycles
Fonctions et caractéristiques
Taille standard 5,5 × 2,1 mm pour les adaptateurs secteur CC courants
Conception de panneau pour une connexion électrique fixe et répétable
La connexion à 3 broches permet des variantes de connexion, y compris un contact commuté (selon la conception interne du connecteur).
Conception adaptée au soudage de fils ou au montage dans un assemblage
Idéal pour
Alimentations pour appareils et modules électroniques
boîtiers de projet et applications embarquées
Dispositifs de service et de test
Distribution de LED et de courant continu basse tension à l’intérieur de l’appareil
Contenu de l’emballage
1 prise CC de panneau 5,5 × 2,1 mm + écrou de fixation
Pourquoi choisir ce produit ?
Dimensions compatibles avec les prises CC standard de 5,5 × 2,1 mm
Le montage sur panneau fileté assure une fixation mécanique stable
Paramètres adaptés aux alimentations CC basse tension courantes en électronique
Instructions d’installation et d’utilisation
Avant le montage, vérifiez les dimensions de l’ouverture du panneau et l’espace disponible pour le corps du connecteur et les broches.
Avant de procéder au raccordement, identifiez les contacts et toute fonction de commutation du terminal par mesure ou conformément au schéma de votre application.
Veillez à respecter la polarité de l’alimentation et à assurer le dégagement mécanique des fils connectés.
Avis de sécurité
Conçu pour une alimentation en courant continu (CC) ; ne pas brancher sur le secteur.
Effectuez l’installation avec l’alimentation débranchée et vérifiez l’absence de courts-circuits et la polarité après le branchement.
