Descrizione

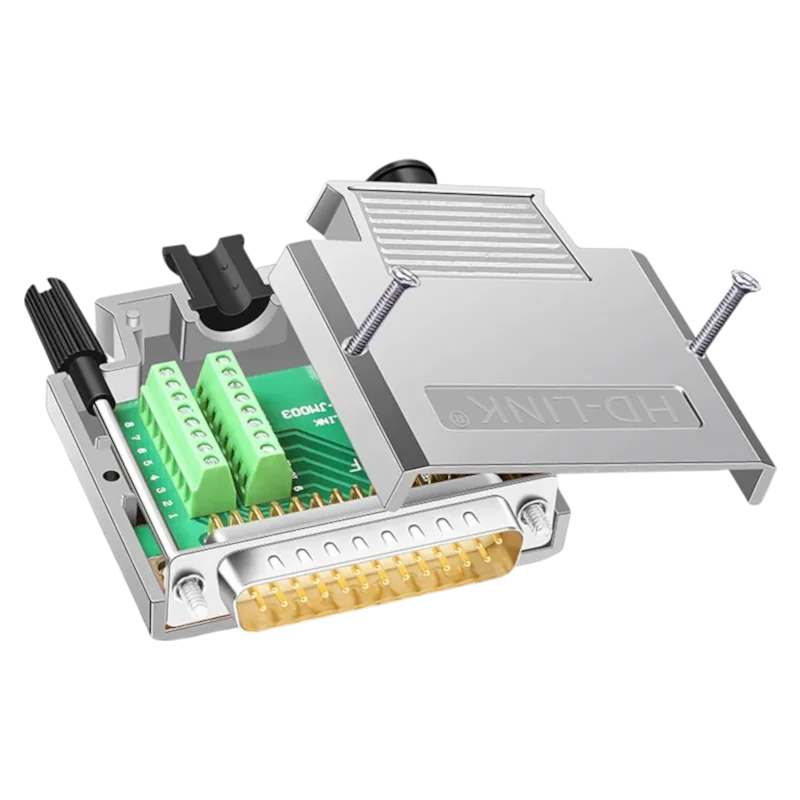

Le connecteur D-SUB DB25 mâle en métal avec couvercle à vis est conçu pour le raccordement de câbles multiconducteurs et la création d’une connexion amovible dans les applications dotées d’une interface DB25. Le système de vis et d’écrou assure un verrouillage mécanique fiable du connecteur et un maintien optimal du câble.
Spécifications techniques
Type de connecteur : D-SUB DB25
Conception : câblé, boîtier/couvercle en métal
Sexe : masculin (homme)
Nombre de broches : 25
Disposition des contacts : 2 rangées
Fixation du couvercle : à visser
Verrouillage mécanique de la fixation : vis/écrous
Passe-câbles : 4 pièces (pour diamètres 5 mm, 6 mm, 7,5 mm, 8,5 mm)
Dimensions (d’après l’image) : env. 57 mm (largeur), 56 mm (longueur), 16 mm (hauteur)
Fonctions et caractéristiques
Couvercle métallique pour une résistance mécanique accrue lors de l’installation du câble
La conception à visser permet une ouverture et une intervention de maintenance répétées.
Œillets interchangeables pour adapter le diamètre du câble et assurer une protection de base contre les contraintes.
Vis/écrous pour un serrage ferme du connecteur sur la pièce correspondante et pour limiter le desserrage spontané
Idéal pour
Production et réparation de câbles avec interface DB25
Équipements industriels, technologies de mesure et systèmes de contrôle
Câblage de service et de laboratoire nécessitant un verrouillage mécanique des connecteurs
Contenu de l’emballage
1 connecteur D-SUB DB25 (mâle) avec capuchon métallique à visser
4 presse-étoupes (5 mm, 6 mm, 7,5 mm, 8,5 mm)
2 vis
2 écrous
Pourquoi choisir ce produit ?
Conception DB25 standard pour une compatibilité avec les modèles courants
Couvercle métallique à visser, adapté aux installations exigeant une résistance mécanique élevée.
Possibilité de choisir la bague en fonction du diamètre du câble
Verrouillage mécanique du connecteur à l’aide de vis/écrous
Instructions d’installation et d’utilisation
Avant l’installation, sélectionnez un passe-câble en fonction du diamètre du câble et insérez-le dans la sortie du boîtier.
Raccourcissez les fils à la longueur requise, connectez-les aux contacts du connecteur et vérifiez la séquence de signal correcte.
Après le branchement, refermez le couvercle, serrez les vis et vérifiez que le câble n’est pas soumis à des contraintes mécaniques à l’intérieur du couvercle.
Lors du raccordement à la pièce correspondante, utilisez des vis/écrous pour fixer fermement le connecteur.
Avis de sécurité
Ce produit est destiné à la connexion de signaux et de données ; débranchez lappareil de lalimentation avant toute manipulation.
Veillez à connecter correctement les broches en fonction de l’interface utilisée afin d’éviter d’endommager les appareils connectés.
Évitez les courts-circuits entre les conducteurs et les contacts avec les parties conductrices du boîtier.
