Descrizione

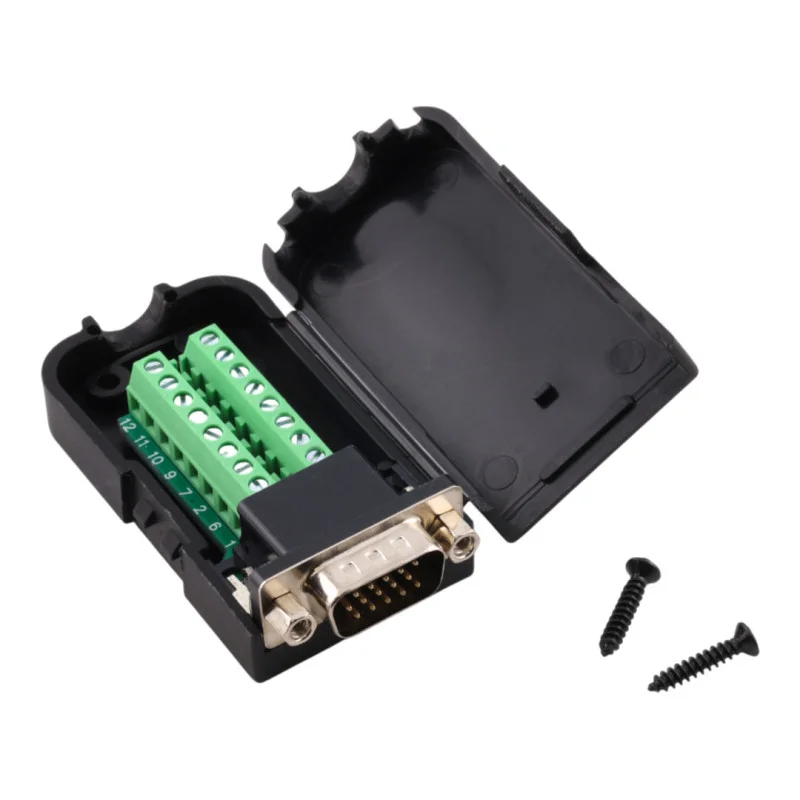

Le connecteur D-SUB DE15 (souvent appelé VGA) mâle permet un raccordement rapide des fils sans soudure. Son boîtier en plastique et son bornier à vis intégré facilitent l’assemblage pour la maintenance, le prototypage et la production d’adaptateurs de câbles.
Spécifications techniques
Type de connecteur : D-SUB DE15 (3 rangées), mâle
Nombre de broches : 15
Dimensions : 66 × 42 × 20 mm
Espacement entre les rangées de broches : 2,84 mm
Espacement horizontal des broches sur une même rangée : 2,77 mm
Matériau : connecteur métallique + couvercle en plastique (ABS)
Fixation : connecteur avec écrous filetés (pour vis à tête fraisée)
Fonctions et caractéristiques
Borniers à vis pour le raccordement de fils sans soudure
Couvercle de protection pour verrouillage mécanique et protection de câblage de base
Corps de connecteur blindé en métal pour installations D-SUB standard
Convient à la fabrication d’adaptateurs et de connexions de service pour les lignes de signalisation.
Idéal pour
Adaptateurs de câble VGA (DE15) et dispositifs de test
Câblage de service et de laboratoire nécessitant un assemblage rapide
Prototypage et interconnexion temporaire de signaux via interface D-SUB
Applications industrielles et de mesure utilisant des connecteurs D-SUB
Contenu de l’emballage
Connecteur mâle D-SUB DE15 avec bornier et couvercle
Pourquoi choisir ce produit ?
Conception techniquement correcte DE15 (3 rangées, 15 broches) pour interface VGA
L’assemblage sans soudure réduit le temps d’installation et simplifie la maintenance.
Le boîtier en ABS assure une conception compacte et une protection mécanique
Les écrous filetés permettent un verrouillage standard dans la pièce d’accouplement D-SUB
Instructions d’installation et d’utilisation
Avant l’assemblage, vérifiez la numérotation des broches et l’affectation des fils en fonction de votre application.
Dénudez les fils à la longueur appropriée et serrez fermement les bornes pour éviter qu’elles ne se desserrent.
Après le branchement, vérifiez qu’aucun fil ne dépasse dans le boîtier et qu’il n’y a pas de court-circuit.
Fixez le connecteur dans la pièce correspondante à l’aide des écrous latéraux afin de minimiser la tension exercée sur les fils.
Avis de sécurité
Ce produit est principalement destiné aux applications de signalisation ; avant utilisation, vérifiez les paramètres électriques et leur compatibilité avec votre câblage.
Effectuez l’installation avec l’alimentation débranchée afin d’éviter d’endommager l’appareil ou de provoquer un court-circuit.
