Descrizione

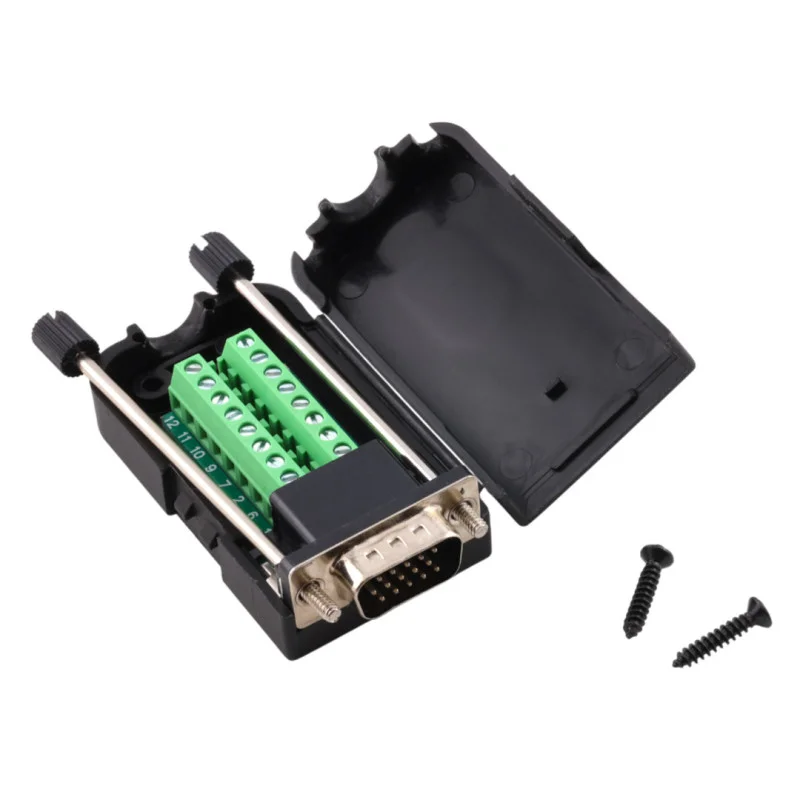

Le connecteur D-SUB DE15 (souvent appelé à tort DB15/VGA) permet des connexions rapides et sans soudure grâce à des bornes à vis. Il convient à la maintenance, au prototypage et à la conversion de câblage vers une interface mâle standard à 15 broches avec vis de verrouillage.
Spécifications techniques
Type de connecteur : D-SUB DE15 (15 broches, 3 rangées), mâle
Fixation : vis de blocage sur le connecteur
Connexion des fils : bornier à vis
Dimensions : 76 × 42 × 20 mm
Espacement entre les rangées de broches : 2,84 mm
Espacement horizontal des broches sur une même rangée : 2,77 mm
Matériaux : connecteur métallique, couvercle en plastique (ABS)
Fonctions et caractéristiques
Conversion d’un connecteur DE15 en bornier pour faciliter le raccordement de signaux individuels
Assemblage sans soudure, adapté aux modifications de câblage répétées
Le couvercle en ABS protège les bornes et les fils contre les dommages mécaniques
Les vis de blocage améliorent la stabilité mécanique de la liaison avec la contrepartie
Idéal pour
Bancs de service et de test pour appareils dotés d’une interface DE15
Prototypage et câblage en laboratoire des lignes de signal
Raccordement de câbles à un connecteur D-SUB sans fabrication de câble spécial
Applications industrielles et de mesure utilisant une interface D-SUB à 15 broches
Contenu de l’emballage
Connecteur D-SUB DE15 mâle avec bornier intégré.
Pourquoi choisir ce produit ?
Conception DE15 techniquement correcte (15 broches sur 3 rangées) pour la compatibilité avec les modèles courants.
Câblage rapide et clair via des bornes à vis
Dimensions compactes et verrouillage mécanique du connecteur par vis
Solution adaptée aux installations temporaires et plus permanentes sans soudure
Instructions d’installation et d’utilisation
Avant de connecter les fils, desserrez les vis des bornes, insérez le fil dénudé et serrez la vis avec une force suffisante.
Nous vous recommandons de vérifier l’affectation des broches en fonction de votre application et du schéma de câblage de votre appareil.
Après avoir connecté les fils, fermez le couvercle et fixez-le avec les vis fournies.
Lors du raccordement à la pièce correspondante, serrez les vis de verrouillage du connecteur pour assurer un contact stable.
Avis de sécurité
Ce produit est destiné aux applications de signalisation et de basse tension ; ne pas l’utiliser pour un raccordement direct à la tension du secteur.
Avant toute manipulation, débranchez l’appareil de l’alimentation électrique et évitez les courts-circuits entre les bornes.
Assurez-vous que le câblage soit bien protégé contre les tractions afin que les fils ne se détachent pas des bornes.
