Descrizione

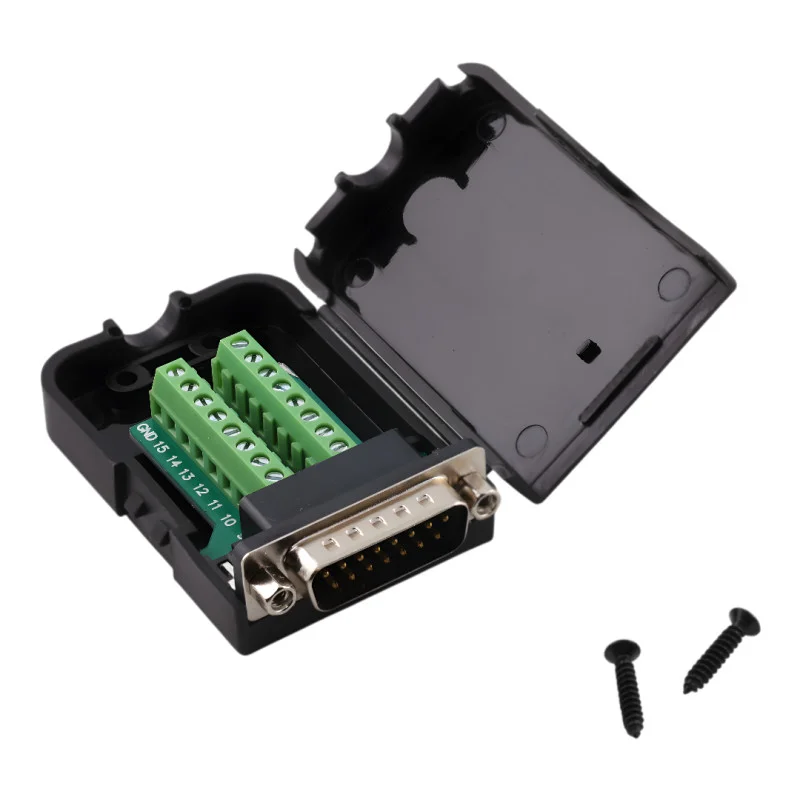

Le connecteur D-SUB DB15 (DE-15) mâle, doté d’un bornier à vis intégré, permet un raccordement rapide des fils sans soudure. Il convient aux applications de maintenance et de prototypage, ainsi qu’aux applications industrielles exigeant une installation claire et la possibilité de démontage et de démontage répétés.
Spécifications techniques
Type de connecteur : D-SUB DB15 (DE-15) mâle (fiche)
Nombre d’épingles : 15 (2 rangées)
Espacement entre les rangées de broches : 2,84 mm
Espacement horizontal des broches sur une même rangée : 2,77 mm
Type de connexion : bornier à vis
Matériau : connecteur métallique + couvercle en plastique (ABS)
Conception mécanique : avec écrous de fixation
Dimensions : 66 × 42 × 20 mm
Couleur du boîtier : noir
Fonctions et caractéristiques
Connexion rapide et nette sans soudure
Bornes à vis pour connexions de fils fixes et répétables
Couvercle en plastique verrouillable pour protéger le câblage
Trou d’entrée de câble et de décharge de traction
Compatible avec les connecteurs D-SUB DB15 (DE-15) courants
Idéal pour
technologies de contrôle et d’automatisation
applications industrielles et équipements de laboratoire
Câblage de service et de test
Prototypage et connexion rapide des fils de signal
Contenu de l’emballage
Connecteur D-SUB DB15 (DE-15) mâle avec bornier à vis et couvercle
Pourquoi choisir ce produit ?
Permet des connexions filaires sans soudure, convient aussi bien à la maintenance qu’au développement.
La fixation mécanique par écrous augmente la stabilité de l’assemblage.
Le connecteur métallique et le boîtier en ABS offrent une protection mécanique standard pour une utilisation quotidienne.
Instructions d’installation et d’utilisation
Avant l’assemblage, vérifiez que les connexions des broches correspondent à votre application.
Dénudez les fils à la longueur appropriée et serrez fermement les bornes.
Après le branchement, refermez le couvercle et fixez le câble pour éviter qu’il ne soit tiré.
Avis de sécurité
Ce produit est destiné aux applications de signalisation et basse tension ; vérifiez sa compatibilité avec les charges de tension et de courant spécifiques avant utilisation.
Effectuez l’installation avec l’appareil débranché.
