Descrizione

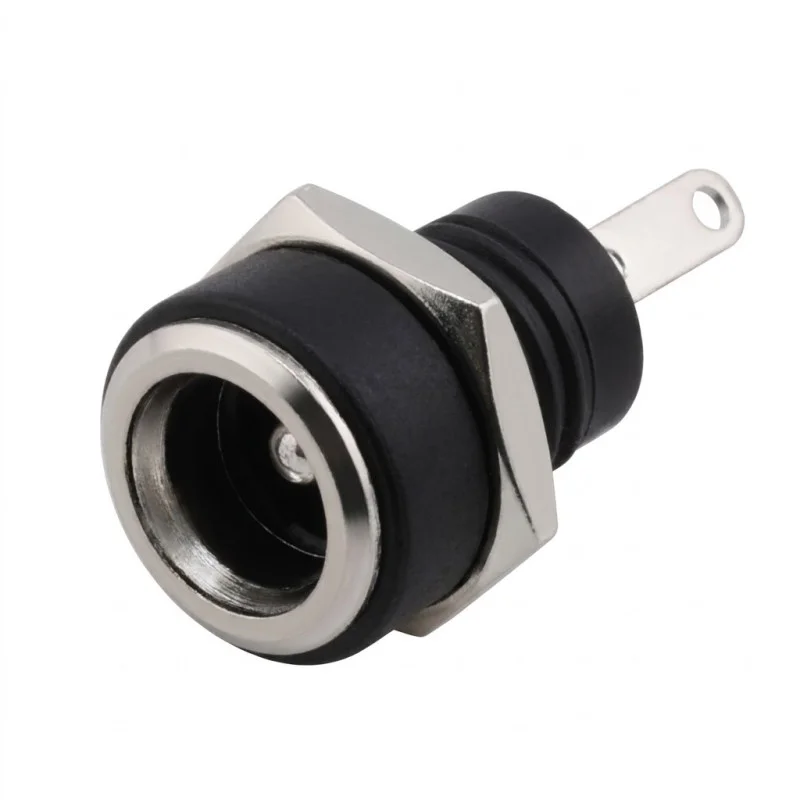

Priza de alimentare CC pentru montare prin panou este concepută pentru conectarea la rețea folosind adaptoare CC comune. Varianta de 5,5×2,5 mm este potrivită pentru dispozitivele care necesită o conexiune mecanică rezistentă și repetabilă a cablului de alimentare printr-un conector filetat.
Specificații tehnice
Tip conector: mufă jack DC (panou, montare prin orificiu)
Dimensiunea conectorului: 5,5 × 2,5 mm
Număr model: DC-220B
Tensiune nominală: 30V
Curent nominal: 0,5 A
Rezistență de izolație: 100 M
Rezistență de contact: 0,03
Durată de viață: 5000 de cicluri
Rigiditate dielectrică: AC 50 V (50 Hz), 1 min
Temperatura de funcționare: -30°C până la +70°C
Filet de montare: M8
Conexiune: pini de lipire
Funcții și caracteristici
Montare pe panou cu filet și piuliță pentru o instalare mecanică stabilă
Design potrivit pentru montarea prin orificii de trecere în panouri frontale și dulapuri pentru echipamente
Contacte de lipire pentru conectare directă prin cablu sau inserare în cablaj
Conceput pentru conectarea și deconectarea repetată a conectorului de alimentare
Ideal pentru
Intrări de alimentare pentru dispozitive electronice cu adaptor CC
Instrumente industriale și de laborator, unități de control și dispozitive de testare
Proiecte DIY și electronice personalizate cu conector de montare pe panou
Conținutul pachetului
1× priză DC pentru panou 5,5×2,5 mm + piuliță de fixare
De ce să alegeți acest produs?
Fixare mecanică pe panou prin filet M8
Dimensiune standardizată de 5,5 × 2,5 mm pentru compatibilitate cu mufele CC corespunzătoare
Instrucțiuni de instalare și utilizare
Înainte de instalare, verificați dimensiunile deschiderii din panou și compatibilitatea cu grosimea materialului.
La lipire, utilizați o temperatură și un timp de încălzire adecvate pentru a evita deteriorarea izolatorilor conectorilor.
Înainte de punere în funcțiune, verificați polaritatea conexiunii în funcție de sursa de alimentare și de dispozitivul utilizat.
Notificare de siguranță
Produsul este destinat aplicațiilor de curent continuu de joasă tensiune; nu depășiți tensiunea și curentul nominale.
Efectuați instalarea cu alimentarea deconectată și evitați scurtcircuitele la bornele de lipire.
