Descrizione

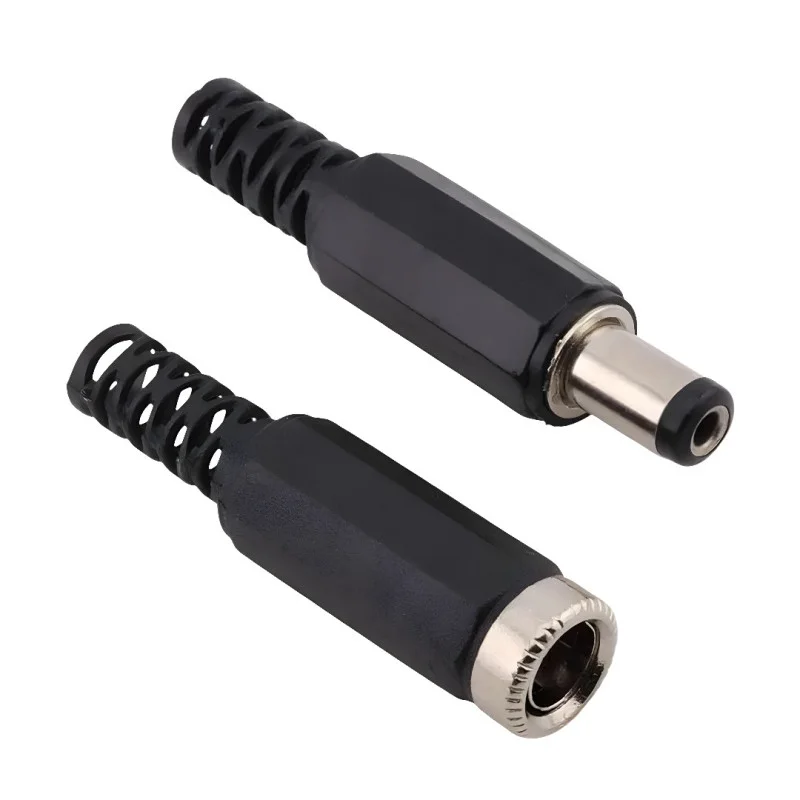

Conector de alimentare CC (cilindru) pentru terminarea firelor de alimentare în aplicații de joasă tensiune. Conectorul este conceput pentru montare directă pe cablu, terminarea se face prin lipire, iar capacul oferă protecție mecanică de bază și reducerea tensiunii. Produsul este disponibil în două versiuni: mascul (ștecher CC) și femelă (mufă CC).
Specificații tehnice
Tip conector: cilindru CC (conector de alimentare)
Dimensiune: 5,5 × 2,1 mm (diametru exterior 5,5 mm, diametru interior 2,1 mm)
Variante: masculin / feminin
Montare: pe cablu
Culoare: negru
Metoda de conectare a firelor: lipire
Tensiune nominală: max. 36 V CC
Curent nominal: 5 A
Materialul firului de contact: metal
Material izolator: plastic
Dimensiuni aproximative: lungime mascul aprox. 44 mm; lungime femelă aprox. 40 mm
Funcții și caracteristici
Dimensiune standard DC 5,5 × 2,1 mm pentru adaptoare și dispozitive de alimentare comune
Design cu lipire pentru conexiune electrică fixă
Capac conector cu dispozitiv de reducere a tracțiunii pentru cablu
Potrivit pentru repararea și producția de cabluri de alimentare
Ideal pentru
Iluminat cu LED și benzi LED (sisteme de joasă tensiune)
Alimentarea electronicelor mici și a proiectelor DIY
Înlocuirea prin service a conectorilor CC deteriorați de pe cablu
Interconectarea cablurilor de alimentare pentru laborator și testare
Conținutul pachetului
1× conector DC 5,5×2,1 mm în varianta selectată (mascul sau mamă)
De ce să alegeți acest produs?
Dimensiune clar definită de 5,5 × 2,1 mm pentru compatibilitate cu sistemele comune de alimentare cu curent continuu
Conexiuni cu fir de lipit potrivite pentru terminarea fiabilă a cablurilor
Disponibilitatea variantelor mascul și femelă pentru ansamblul jumperului de alimentare
Instrucțiuni de instalare și utilizare
Înainte de asamblare, verificați dimensiunea piesei de îmbinare (5,5 × 2,1 mm) și polaritatea necesară a dispozitivului.
Lipiți firele la contactele conectorului, apoi verificați fixarea mecanică a cablului în dispozitivul de descărcare a tracțiunii.
După conectare, vă recomandăm să verificați polaritatea și tensiunea cu un multimetru înainte de a conecta sarcina.
Nu depășiți curentul nominal și asigurați o secțiune transversală adecvată a conductorului.
Notificare de siguranță
Produsul este destinat aplicațiilor de curent continuu de joasă tensiune, în intervalul specificat; nu îl utilizați pentru tensiunea rețelei electrice.
La lipire, respectați măsurile de siguranță și evitați scurtcircuitele între contacte.
Polaritatea incorectă poate deteriora dispozitivul alimentat.
