Name: Condensatore elettrolitico SMD-Spedizione veloce
SKU: 8474038
Availability: InStock

Descrizione

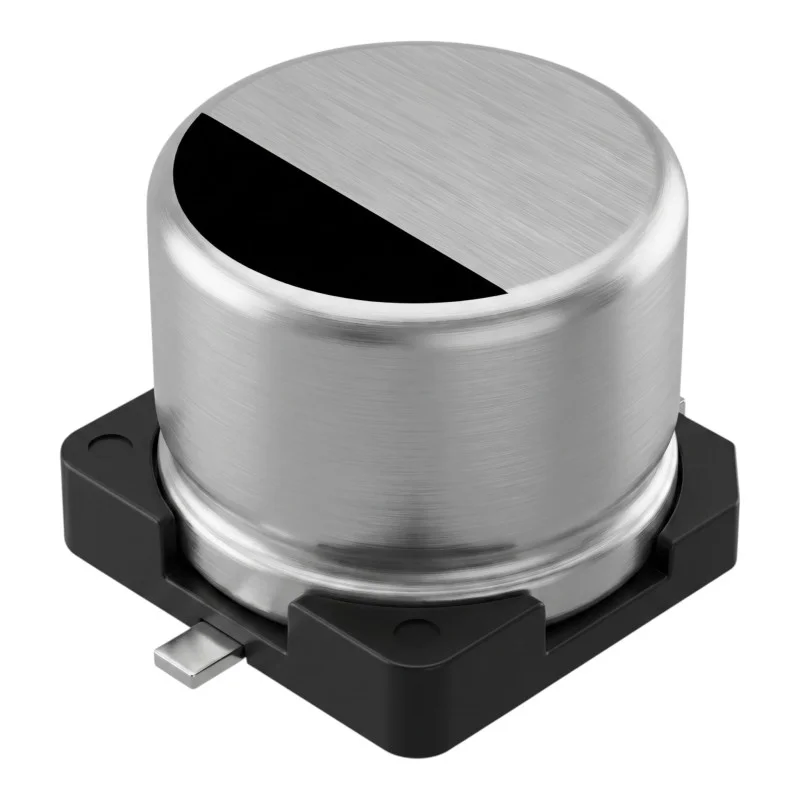

Il condensatore elettrolitico in alluminio SMD è un componente elettronico passivo progettato per il montaggio su circuiti stampati. Serve per il filtraggio, il livellamento, il blocco o l’accumulo di carica elettrica nei circuiti elettronici. L’assortimento comprende diverse varianti che differiscono per capacità, tensione nominale e dimensioni del case.

Specifiche tecniche

Tipo di componente: condensatore elettrolitico in alluminio.

Esecuzione: SMD per montaggio superficiale.

Costruzione: condensatore elettrolitico polarizzato.

Carattere: condensatore fisso con capacità specifica per ogni variante.

Varianti: diverse capacità, diverse tensioni nominali e varie dimensioni del case.

Utilizzo: circuiti elettronici per uso generale.

Unità di vendita: 1 pz.

Funzioni e caratteristiche

Progettato per la saldatura su circuiti stampati con tecnologia a montaggio superficiale (SMT).

Adatto per l’uso in sezioni di alimentazione, filtraggio e segnale dei dispositivi elettronici.

Il design polarizzato richiede il rispetto della corretta polarità durante il collegamento.

La scelta della variante specifica deve essere effettuata in base alla capacità richiesta, alla tensione nominale e allo spazio disponibile sul PCB.

Ideale per

Riparazioni di dispositivi elettronici.

Sviluppo e costruzione di circuiti elettronici.

Sezioni di filtraggio e livellamento dei circuiti di alimentazione.

Manutenzione di circuiti stampati con componenti SMD.

Rifornimento di scorte di componenti elettronici passivi.

Contenuto della confezione

1 pz condensatore elettrolitico in alluminio SMD nella variante scelta.

Perché scegliere questo prodotto

La vendita singola (1 pz) permette l’acquisto del numero esatto di componenti per manutenzione o produzione.

Il design SMD è adatto ai moderni circuiti stampati a montaggio superficiale.

La disponibilità di più varianti consente la scelta del componente in base ai requisiti elettrici e dimensionali del circuito.

Il condensatore elettrolitico in alluminio è indicato per circuiti in cui è richiesto un componente capacitivo polarizzato.

Istruzioni per l’installazione e l’uso

Prima del montaggio, verificare la capacità, la tensione nominale, le dimensioni del case e la polarità della variante scelta.

Saldare il condensatore sulle corrispondenti piazzole SMD del circuito stampato.

Durante il posizionamento, rispettare la polarità indicata sul componente e sul circuito stampato.

La tensione nominale della variante scelta non deve essere superata.

Il montaggio richiede competenza nella manipolazione di componenti elettronici e un’adeguata attrezzatura per la saldatura.

Avvertenze di sicurezza

Una polarità errata, il superamento della tensione nominale o un collegamento scorretto possono causare danni al componente, cortocircuiti, surriscaldamento o danni al dispositivo.

Non installare né sostituire il condensatore in un dispositivo collegato all’alimentazione.

Prima di intervenire, verificare che i condensatori nel circuito siano scarichi.

L’utilizzo in circuiti con tensioni pericolose richiede un’installazione professionale e il rispetto delle norme di sicurezza per i lavori su apparecchiature elettriche.

Capacità Dimensioni condensatore Tensione

1500 µF	10 × 10 mm	2.5 V
220 µF	6.3 × 6.9 mm	4 V
470 µF	6 × 6 mm	6 V
22 µF	4 × 5.5 mm	6.3 V
35 µF	4 × 5.5 mm	6.3 V
47 µF	5 × 5.5 mm	6.3 V
100 µF	6.3 × 5.4 mm	6.3 V
220 µF	6.3 × 6 mm	6.3 V
330 µF	6.3 × 7 mm	6.3 V
470 µF	6 × 7 mm	6.3 V
1000 µF	10 × 10 mm	6.3 V
22 µF	6 × 5.4 mm	10 V
33 µF	4 × 5 mm	10 V
47 µF	5 × 5 mm	10 V
100 µF	6 × 5 mm	10 V
220 µF	6 × 5 mm	10 V
330 µF	6.3 × 7 mm	10 V
470 µF	8 × 10 mm	10 V
680 µF	10 × 10 mm	10 V
1000 µF	10 × 10.5 mm	10 V
2.2 µF	4 × 4 mm	16 V
4.7 µF	4 × 5 mm	16 V
10 µF	4 × 5 mm	16 V
22 µF	6 × 4.4 mm	16 V
33 µF	5 × 5 mm	16 V
47 µF	6 × 5 mm	16 V
100 µF	6 × 5 mm	16 V
220 µF	6.3 × 7 mm	16 V
330 µF	8 × 10 mm	16 V
470 µF	8 × 10 mm	16 V
3.3 µF	4 × 5 mm	25 V
4.7 µF	4 × 5 mm	25 V
10 µF	4 × 5 mm	25 V
22 µF	4 × 5 mm	25 V
33 µF	5 × 5 mm	25 V
47 µF	6 × 5 mm	25 V
100 µF	6 × 7 mm	25 V
220 µF	8 × 10 mm	25 V
330 µF	8 × 10 mm	25 V
470 µF	10 × 10 mm	25 V
1 µF	4 × 5 mm	35 V
2.2 µF	4 × 5 mm	35 V
3.3 µF	4 × 5 mm	35 V
4.7 µF	4 × 5 mm	35 V
10 µF	5 × 5 mm	35 V
22 µF	6 × 5 mm	35 V
33 µF	6 × 5 mm	35 V
47 µF	6 × 5 mm	35 V
100 µF	6.3 × 7 mm	35 V
150 µF	8 × 10 mm	35 V
220 µF	8 × 10 mm	35 V
0.1 µF	4 × 5 mm	50 V
0.47 µF	4 × 5 mm	50 V
1 µF	4 × 5 mm	50 V
2.2 µF	4 × 5 mm	50 V
3.3 µF	4 × 5 mm	50 V
4.7 µF	5 × 5 mm	50 V
10 µF	6 × 5 mm	50 V
22 µF	6 × 5 mm	50 V
33 µF	6.3 × 7.7 mm	50 V
47 µF	6.3 × 7.7 mm	50 V
100 µF	8 × 10 mm	50 V
220 µF	10 × 10 mm	50 V
22 µF	6.3 × 7.7 mm	63 V
47 µF	8 × 10 mm	63 V
100 µF	10 × 10 mm	63 V
10 µF	8 × 7 mm	100 V
22 µF	8 × 10 mm	100 V
33 µF	10 × 10 mm	100 V
47 µF	10 × 10 mm	100 V
