Descrizione

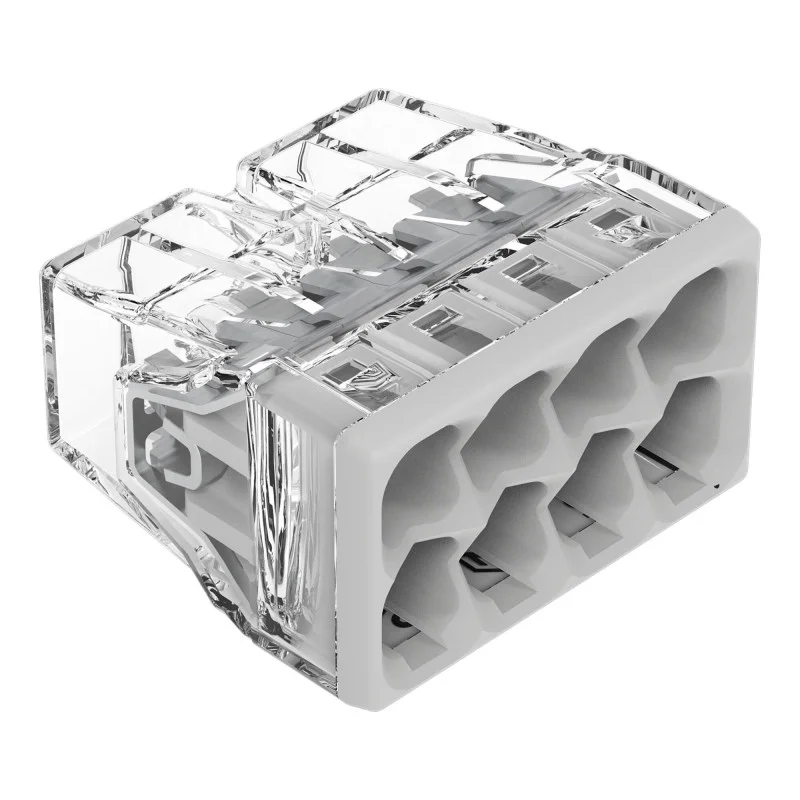

Terminalul de conectare pentru instalare WAGO 2273-208 este utilizat pentru conectarea rapidă a firelor în instalațiile electrice folosind metoda push-in. Este destinat firelor solide și este utilizat în cutii de distribuție și instalare unde este necesară o soluție compactă cu mai multe puncte de conectare.
Specificații tehnice
Model: WAGO 2273-208
Serie: 2273
Tip: Terminal de conectare pentru instalare PUSH WIRE
Număr de puncte de conectare: 8
Tehnologie de conectare: prin împingere
Conceput pentru conductori solizi
Secțiune transversală nominală a conductorului: până la 2,5 mm2
Gama de fire conectabile: 0,5 până la 2,5 mm2
Lungimea de dezizolare: 11 mm
Tensiune nominală: 450 V
Curent nominal: 24 A
Culoarea carcasei: transparentă
Culoarea carcasei: gri deschis
Material izolator: policarbonat
Material de contact: cupru electrolitic
Suprafață de contact: staniu
Materialul arcului de prindere: oțel crom-nichel pentru arcuri
Clasa de inflamabilitate conform UL94: V2
Dimensiuni: 18 x 10,4 x 16,7 mm
Greutate: 2,2 g
Temperatura maximă a mediului ambiant: 60 °C
Indicarea temperaturii conform EN 60998: T60
Funcții și caracteristici
Corpul compact și transparent permite inspecția vizuală a inserției firului.
Designul prin împingere permite introducerea directă a unui conductor solid fără o manetă de control.
Opt intrări separate sunt proiectate pentru conectarea firelor la același potențial.
Suprafețele de contact sunt tratate la suprafață cu staniu.
Clema este destinată utilizării în instalații electrice fixe.
Ideal pentru
Conectarea firelor fixe în instalațiile electrice casnice și industriale.
Instalare în cutii de instalații și distribuție.
Ramificarea unui potențial în mai mulți conductori.
Iluminat, prize și alte instalații electrice fixe din clădiri.
Conținutul pachetului
1x terminal de conectare pentru instalare WAGO 2273-208
De ce să alegeți acest produs?
Un număr clar definit de opt puncte de conectare pentru conectarea mai multor fire într-un singur nod.
Designul compact facilitează instalarea în spațiu limitat.
Carcasa transparentă vă permite să verificați introducerea corectă a firului.
Parametrii tehnici și denumirile modelelor sunt disponibile publicului în documentația produsului WAGO.
Instrucțiuni de instalare și utilizare
A se utiliza numai cu conductori din intervalul de secțiune transversală specificat și de tipul corespunzător.
Mențineți o lungime de dezizolare de 11 mm.
Înainte de introducere, firul trebuie să fie drept, nedeteriorat și fără murdărie.
Terminalul este destinat instalării fixe într-un spațiu electric adecvat, de exemplu într-o cutie de instalare.
Instalarea și conectarea trebuie efectuate cu alimentarea deconectată.
Notificare de siguranță
Produsul este destinat instalațiilor electrice; cablarea incorectă poate duce la scurtcircuite, supraîncălzire sau electrocutare.
Lucrările la echipamentele electrice pot fi efectuate numai de către o persoană cu calificări profesionale corespunzătoare.
Nu depășiți valorile electrice nominale și folosiți doar fire compatibile.
Nu utilizați după o deteriorare mecanică a terminalului sau dacă conductorul este deteriorat.
După instalare, verificați introducerea corectă a firelor și rezistența conexiunii.
