Descrizione

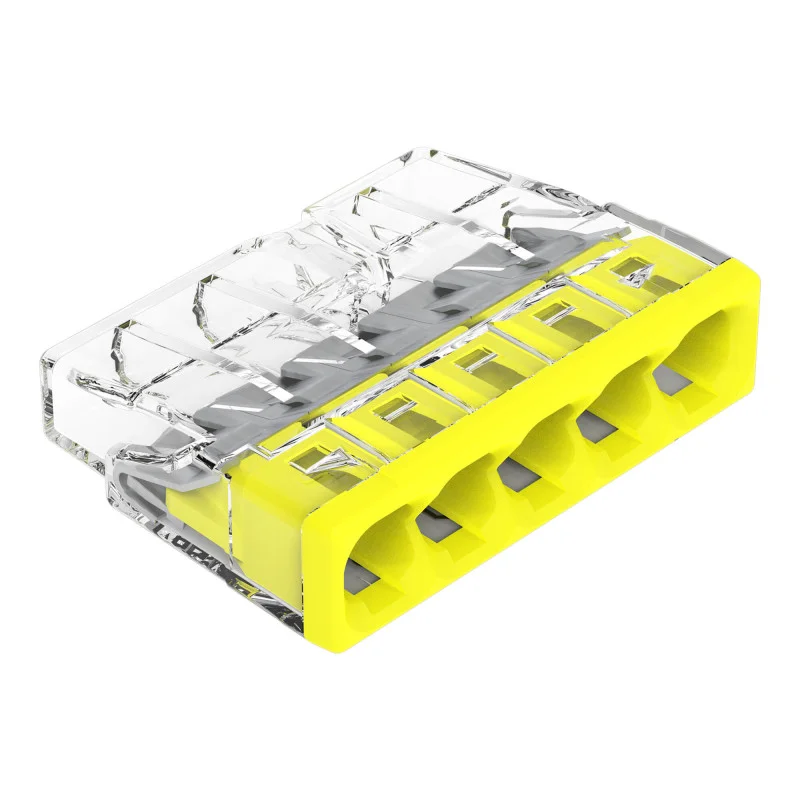

Terminalul de instalare din seria WAGO 2273 este conceput pentru conectarea conductorilor solizi prin inserare directă în contact. Designul cu cinci puncte de conectare permite ramificarea rapidă și clară a conductorilor în doze de instalare și în alte zone cu spațiu limitat. Se vinde la bucată.
Specificații tehnice
Producător: WAGO
Serie: 2273
Tip tehnologie de conectare: PUSH WIRE
Număr de puncte de conectare: 5
Număr de potențiale: 1
Conceput pentru conductori solizi
Interval secțiune transversală a firului: 0,52,5 mm2
Gama de cabluri: 20-16 AWG
Materialul conductorilor conectabili: cupru, aluminiu
Metodă de control: inserție directă
Lungimea de dezizolare: 11 mm
Direcția de conectare: laterală
Tensiune nominală: 450 V
Curent nominal: 24 A
Tensiune de supratensiune sugerată: 4 kV
Categorie de supratensiune: II
Temperatura aerului ambiant în timpul funcționării: +60 °C
Temperatură de funcționare continuă: 105 °C
Indicarea temperaturii conform EN 60998: T60
Material izolant: policarbonat (PC)
Culoarea carcasei: transparentă
Culoarea copertei: galben
Dimensiuni: 22 x 5,8 x 16,7 mm
Greutate: 1,6 g
Număr produs: 4698551
Funcții și caracteristici
Terminal compact pentru conductori solizi în instalații electrice.
Conectarea firului se face prin inserare directă, fără utilizarea unor unelte.
Carcasa transparentă permite inspecția vizuală a inserției firului.
Design cu un singur potențial pentru conectarea a cinci fire la un nod.
Gaura de testare permite testarea electrică în starea instalată.
Designul este potrivit pentru utilizarea în doze de instalare cu spațiu limitat.
Ideal pentru
Conectarea firelor fixe în instalațiile electrice casnice și industriale.
Ramificarea firelor în cutii de instalații și de joncțiune.
Instalarea, service-ul și modificarea sistemelor fixe de distribuție electrică.
Aplicații în care este necesară conectarea rapidă și clară a mai multor fire.
Conținutul pachetului
1x terminal de instalare WAGO 2273, cu 5 poli
De ce să alegeți acest produs?
Parametrii electrici și de temperatură enumerați sunt specificați pentru utilizare în instalare.
Designul cu cinci poli permite conectarea mai multor conductori solizi într-un singur element compact.
Conexiunea PUSH WIRE simplifică instalarea și reduce timpul de cablare.
Corpul transparent facilitează verificarea corectă a introducerii firului.
Dimensiunile compacte permit utilizarea în spații de instalare înguste.
Instrucțiuni de instalare și utilizare
Înainte de a introduce firul, dezizolați-l la o lungime de 11 mm.
Terminalul este proiectat pentru conductori solizi în intervalul de secțiune transversală specificat.
Introduceți firul direct în orificiul corespunzător până se oprește.
Când deconectați, slăbiți firul trăgând și rotind-o alternativ la stânga și la dreapta.
Respectați parametrii electrici și de temperatură nominalizați ai produsului.
Notificare de siguranță
Produsul este destinat instalațiilor electrice. Utilizarea sau conectarea necorespunzătoare poate duce la electrocutare, scurtcircuit sau supraîncălzire a conexiunii.
Deconectați întotdeauna alimentarea cu energie electrică înainte de asamblare, dezasamblare sau inspecție.
Folosiți doar fire de tipul și secțiunea transversală corespunzătoare.
Instalarea în instalații electrice fixe trebuie efectuată de către o persoană cu calificări electrice corespunzătoare.
După instalare, verificați introducerea corectă a firului și rezistența conexiunii.
