Descrizione

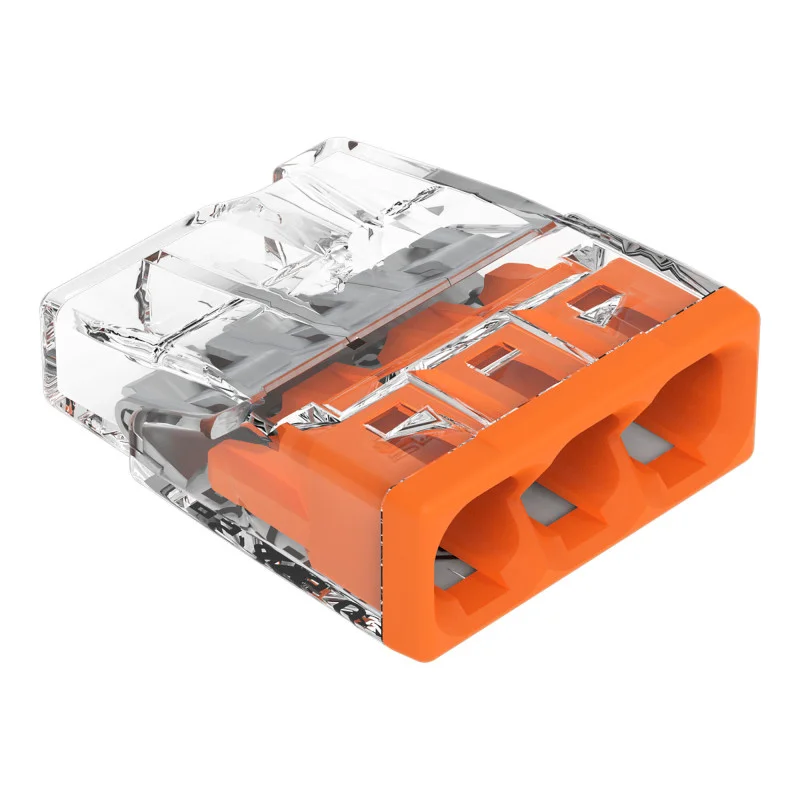

WAGO 2273-203 este un conector compact cu 3 căi pentru conectarea conductorilor din cupru solid în cutii de joncțiune și alte aplicații de instalații electrice. Designul prin împingere permite introducerea rapidă și directă a conductorului fără înșurubare. Corpul transparent facilitează inspecția vizuală a inserției conductorului.
Specificații tehnice
Producător: WAGO
Model: 2273-203
Serie: 2273 SÂRMĂ DE ÎMPINGERE COMPACTĂ
Tip produs: conector pentru cutie de joncțiune
Număr de călătorii: 3
Curent nominal: 24 A
Tensiune nominală: 450 V
Secțiune transversală a firului: 2,5 mm2
Dimensiunea cablului: 16 AWG, 20 AWG
Tip de montare: cablu
Tip de terminare: cablu push-in
Material de contact: cupru
Culoare: portocaliu, transparent
Temperatura maximă de funcționare: 60 °C
Încapsulat: da
Asigurat: nu
Certificare pentru zone periculoase: nu
Funcții și caracteristici
Design compact pentru utilizare în cutii de instalare și distribuție.
Conexiune conductoră push-in fără borne cu șurub.
Carcasă transparentă pentru verificarea introducerii corecte a firului.
3 intrări separate pentru conectarea a trei fire.
Corp izolat al conectorului pentru instalații electrice.
Ideal pentru
Conectarea firelor în instalațiile electrice casnice și industriale.
Pentru utilizare în cutii de joncțiune și instalare.
Conectare rapidă și clară a conductorilor solizi de cupru.
Conținutul pachetului
Conector WAGO 2273-203
De ce să alegeți acest produs?
Număr de catalog WAGO clar identificat 2273-203.
Design compact, potrivit pentru spațiu de instalare limitat.
Corpul transparent permite inspecția vizuală a conexiunii cablurilor.
Metoda de conectare prin împingere simplifică asamblarea fără conexiuni șurubate.
Parametrii tehnici de 24 A și 450 V corespund utilizării în instalații electrice în cadrul scopului prevăzut al produsului.
Instrucțiuni de instalare și utilizare
Proiectat pentru conductori din gama și designul corespunzător specificațiilor produsului.
Înainte de a introduce firul, este necesar să dezizolați corespunzător izolația și să verificați dacă capătul firului este intact.
După conectare, este recomandabil să verificați vizual poziția firului prin corpul transparent al conectorului.
Efectuați instalarea numai în conformitate cu regulile pentru instalațiile electrice și ținând cont de tensiunea și curentul nominal al produsului.
Notificare de siguranță
Produsul este destinat instalațiilor electrice; conectarea incorectă poate duce la electrocutare, scurtcircuit sau supraîncălzire a conexiunii.
Circuitul trebuie deconectat de la alimentare înainte de asamblare sau dezasamblare.
Instalarea la 450 V poate fi efectuată numai de către o persoană cu calificări profesionale corespunzătoare.
Nu depășiți parametrii electrici și de temperatură nominalizați ai produsului.
Nu utilizați un conector deteriorat sau fire cu izolație deteriorată sau cu un design neadecvat.
