Descrizione

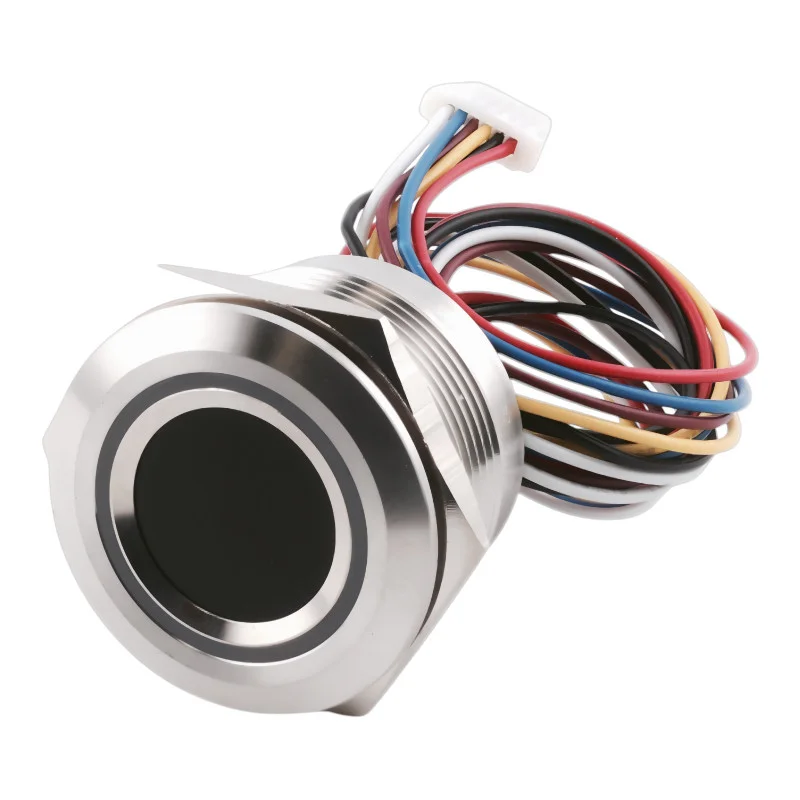

Modulul R503 este un senzor de amprentă compact, de înaltă precizie, care combină un senzor optic și un algoritm puternic de procesare a amprentelor. Datorită recunoașterii rapide, capacității mari de memorie și suportului pentru comunicarea UART (TTL 3.3V), este potrivit pentru integrarea în sisteme de control al accesului, plăci de control (de exemplu, K202) și alte aplicații de securitate.
Specificații tehnice
Alimentare: DC 3.3V (alimentare principală); detectare atingere: 3-5V
Curent de scanare: aprox. 20 mA
Curent în standby: 2 A în medie
Viteză de scanare: < 0,2 s
Viteză de comparație: 1:N < 10 ms/amprentă
Rezoluție senzor: 508 dpi
Zonă de detectare: Ø 15 mm
Matrice senzor: 192 × 192 px
Capacitate memorie: până la 200 de amprente
Dimensiunea șablonului: 1536 octeți
Rată de eroare FAR: < 0,001%; FRR: < 1%
Comunicare: UART (3.3V TTL), rată implicită de transfer 57.600 bps
Mediu de lucru: -20 până la +60 °C
Dimensiuni: diametru 28 mm (interior 25 mm), înălțime 19 mm (și variante de 15 mm/32 mm)
Material carcasă: aliaj de zinc (opțional aluminiu negru)
Funcții și caracteristici
Suport pentru modurile 1:1 (autentificare) și 1:N (căutare în baza de date)
Salvarea amprentelor digitale în memoria internă a modulului
Învățare automată a amprentelor digitale șase imagini pentru a crea un șablon
Indicator LED de stare (roșu, verde, albastru, alb, galben, violet, turcoaz)
Posibilitatea de a schimba nivelul de securitate (1-5)
Suport pentru comenzi pentru încărcarea/descărcarea șabloanelor, verificarea și ștergerea bazei de date
Funcții de handshake, resetare și diagnosticare senzori
Consum redus potrivit pentru sisteme de economisire a energiei
Ideal pentru
Panouri de control (de exemplu, K202) și sisteme de acces
Încuietori electronice și dispozitive de securitate
Sisteme de prezență și identificare
Proiecte IoT și dispozitive integrate
Conținutul pachetului
Senzor de amprentă R503
Cablu cu conector SH 1,0 mm (6 pini)
Manual de utilizare
De ce să alegeți acest produs?
Design compact și robust (aliaj de zinc)
Recunoaștere rapidă și fiabilă a amprentelor digitale
Integrare ușoară prin UART (3.3V TTL)
Posibilitatea de a personaliza indicația LED
Acceptă până la 200 de amprente digitale stocate
Instrucțiuni de utilizare
1. Conexiune: Modulul este conectat printr-un conector SH de 1,0 mm (6 pini).
Pinul 1: VCC (3,3 V)
Pinul 2: Împământare
Pin 3: TXD (ieșire date, conectare la RX-ul gazdei)
Pinul 4: RXD (intrare date, conectare la TX-ul gazdei)
Pinul 5: WAKEUP (semnal de ieșire când este detectat degetul)
Pinul 6: 3,3-5V (putere de detectare a atingerii)
2. Înregistrarea amprentei digitale (AutoEnroll): Introduceți degetul de șase ori pentru a crea un șablon. LED-ul indică progresul (albastru – scanare, galben – imagine capturată cu succes, verde – șablon creat, roșu – eroare).
3. Verificare amprentă digitală (AutoIdentify): Modulul capturează amprenta digitală și o compară cu baza de date stocată. Rezultatul (succes/eroare) este semnalizat de LED și trimis prin UART.
4. Gestionarea bazei de date: Puteți adăuga, șterge sau șterge complet baza de date cu amprente folosind comenzi (Stocare, Ștergere, Golire).
5. Indicație LED (AuraLedConfig): Posibilitatea de a seta culoarea (roșu, albastru, verde, galben, violet, alb, turcoaz) și efectul (intermitent, respirație, lumină constantă).
6. Mod de economisire a energiei: Modulul acceptă modul de consum redus de energie, în care este alimentată doar detectarea atingerii (în medie 2 A). Când un deget atinge, va genera un semnal pentru a activa gazda.
Notă: La conectare, este necesar să se asigure o alimentare stabilă cu zgomot redus (ondulație < 50 mV). La prima pornire, modulul trimite automat octetul 0x55 ca o confirmare de handshake.
