Descrizione

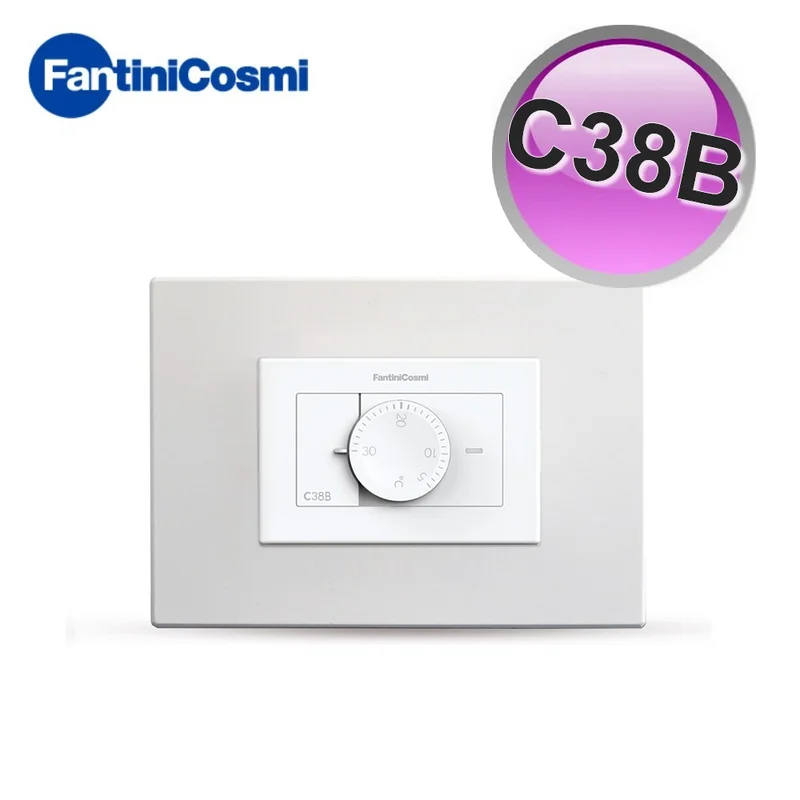

TERMOSTATO AMBIENTE DA INCASSO CON ALIMENTAZIONE A BATTERIA FANTINI COSMI C38B
Il termostato ambiente elettronico da incasso modello C38B di Fantini Cosmi è progettato per la regolazione della temperatura in impianti di riscaldamento. Alimentato da due batterie ministilo AAA da 1,5 V con durata superiore a un anno, offre una scala di regolazione della temperatura compresa tra 5 e 30 °C, con un differenziale di 0,5 K, tarato su un gradiente termico di 4 K/h. Il dispositivo presenta un contatto in commutazione libero da tensione con portata massima di 5(3)A a 250Vca e un grado di protezione IP20, adatto per ambienti interni.
Linstallazione avviene tramite montaggio da incasso in scatole a tre moduli di tipo 503, fissato con due viti incluse, e va effettuata ad unaltezza consigliata di 1,5 metri dal pavimento, in posizione lontana da fonti di calore, finestre o aperture. Il termostato è dotato di una manopola di regolazione di ampio diametro con una scala chiara e facile da leggere, oltre a un LED di segnalazione per monitorare lo stato di carica delle pile. Le batterie risultano facilmente estraibili frontalmente per una rapida sostituzione. Il corpo dispositivo resiste a temperature comprese tra -10 e 50 °C, con doppio isolamento di sicurezza (classe D) e software di controllo di classe A.
La confezione C38B include, oltre al termostato, quattro telai per garantire la compatibilità con le placche più diffuse sul mercato e una coppia di adattatori. Questi accessori facilitano lintegrazione in diversi sistemi di placcaggio come Bticino, Vimar, Gewiss e Legrand, fornendo flessibilità di installazione senza compromettere lestetica. Il prodotto è conforme alle normative EN 60730-1 e parti seconde, e risponde ai requisiti di efficienza energetica ErP Classe I, assicurando prestazioni affidabili e controllo preciso della temperatura ambiente.
VANTAGGI:
I termostati ambiente da incasso C37, C38, C37B e C38B offrono vantaggi tecnici significativi legati alla loro progettazione e funzionalità. Essi dispongono di un software di classe A e microdisconnessione (1B), garantendo un controllo preciso della temperatura con un differenziale contenuto e un ampio intervallo di regolazione da 5 a 30 °C. La loro alimentazione può essere a rete 230 V-50 Hz per i modelli C37 e C37B, oppure tramite due batterie ministilo AAA per i modelli C38 e C38B, con una durata delle pile superiore a un anno e la possibilità di sostituirle facilmente dal frontale del dispositivo, assicurando così una manutenzione semplificata. I contatti elettrici sono in commutazione libera da tensione e supportano una portata fino a 5(3) A a 250 Vca. La presenza di indicatori LED per lo stato dellimpianto (modelli C37-C37B) e per la carica delle batterie (modelli C38-C38B) consente un monitoraggio immediato e agevole delle condizioni operative. Il design prevede una manopola di regolazione di grande diametro con unampia scala, facilitando luso e la taratura della temperatura desiderata. Inoltre, la conformità alle norme EN 60730-1 e parti seconde, insieme alla classificazione energetica ErP Class I con un risparmio energetico dell1%, garantisce la sicurezza, affidabilità e conformità normativa dei dispositivi. Linstallazione risulta semplice e compatibile con le scatole da incasso standard a 3 moduli, con inclusi nel kit diversi telai e adattatori che assicurano la compatibilità con le più diffuse placche commerciali, favorendo così unintegrazione agevole nei diversi contesti impiantistici. Infine, lisolamento doppio (classe D) assicura un elevato livello di sicurezza elettrica durante luso.
INSTALLAZIONE:
Montaggio a incasso in scatole da 3 moduli tipo 503 mediante 2 viti incluse nella confezione
Collegamento elettrico allutilizzatore con 2 fili
Posizionare il termostato a 1,5 metri di altezza dal pavimento, lontano da cucine, fonti di calore, finestre e porte
Alimentazione:
C37, C37B: 230V – 50 Hz
C38, C38B: 2 batterie AAA 1,5 V (pile estraibili dal frontale, durata> 1 anno)
Grado di protezione IP20 per tutti i modelli
Accessori inclusi: 4 telai per adattabilità a diverse placche, coppia di adattatori (antracite per C37-C38, bianco per C37B-C38B)
Compatibilità placche con relativi telai e adattatori, opzionali per alcuni modelli (vedere tabella compatibilità)
Adattatori opzionali non inclusi nella confezione per placche Bticino Living Now (codici 1571050 per antracite, 1571051 per bianco)
Non utilizzare il termostato in ambienti con temperature esterne al range -10 ÷ 50 °C
Evitare la collocazione in ambienti non ventilati o soggetti a fonti dirette di calore per garantire la corretta lettura della temperatura
Tempo di installazione stimato non specificato nel manuale
Seguire le normative EN 60730-1 e parti seconde e rispettare classe ErP I per conformità
Uso di viti fornite per fissaggio, nessun altro strumento o fissaggio obbligatorio specificato
Installazione identica per C37, C38, C37B e C38B salvo differenze nella alimentazione e colore/accessori inclusi
USO E MANUTENZIONE:
Modalità duso e configurazione
Il termostato ambiente elettronico da incasso regola la temperatura in impianti di riscaldamento entro una scala di 5-30 °C con un differenziale di 0,5 K.
Il modello C37/C37B si alimenta a rete 230 V – 50 Hz, mentre il modello C38/C38B funziona con 2 batterie AAA da 1,5 V.
La regolazione della temperatura avviene tramite una manopola di grande diametro con ampia scala graduata.
I modelli C37/C37B dispongono di un LED di segnalazione dello stato dellimpianto, mentre C38/C38B hanno un LED che indica la carica delle pile.
Le batterie dei modelli C38/C38B sono estraibili frontalmente per la sostituzione.
Il montaggio avviene da incasso in scatole da 3 moduli tipo 503, fissato con due viti.
Il termostato va installato a circa 1,5 metri da terra, lontano da cucine, fonti di calore, finestre e porte.
Il collegamento allutilizzatore si realizza con due fili e un contatto in commutazione libero da tensione.
Cura e pulizia
Informazioni specifiche di pulizia e cura non sono riportate nel manuale; presumibilmente, la pulizia va effettuata con panni asciutti e non abrasivi, evitando ingressi di polvere o umidità nel corpo del termostato.
Frequenza e requisiti di manutenzione
Le pile del modello C38/C38B hanno una durata superiore a un anno e la carica va controllata tramite il LED segnalatore.
Non sono indicate procedure di manutenzione preventiva o interventi programmati.
Strumenti o materiali richiesti
Per i modelli alimentati a batteria sono necessarie 2 pile ministilo AAA da 1,5 V per la sostituzione.
Sono forniti accessori quali telai e adattatori per compatibilità con placche di diverse serie.
Per il montaggio occorrono 2 viti, già incluse nella confezione.
Condizioni di garanzia e limiti duso
Il termostato è conforme alle norme EN 60730-1 e parti seconde, e al Regolamento EU 811/2013 – 813/2013 (classe ErP I, 1%).
È previsto un doppio isolamento (classe D) e microdisconnessione (1B) per la sicurezza.
Sono previste limitazioni allinstallazione: ambiente idoneo con temperatura corpo da -10 a 50 °C e grado di protezione IP20, quindi non resistente allumidità o immersione.
La garanzia può decadere in caso di utilizzo improprio, modifiche non autorizzate o installazione non conforme alle istruzioni.
RISOLUZIONE PROBLEMI:
1. Verificare la presenza di alimentazione corretta: per il modello C37/C37B controllare la tensione di rete a 230V-50Hz; per C38/C38B verificare lo stato delle 2 batterie ministilo AAA da 1,5 V e sostituirle se il LED di segnalazione carica indica batteria scarica o durata superiore a 1 anno.
2. In caso di mancato funzionamento o anomalia nel controllo della temperatura, controllare il collegamento a due fili tra termostato e utilizzatore, assicurando che non ci siano interruzioni o cortocircuiti.
3. Effettuare il montaggio del termostato da incasso in scatole a 3 moduli tipo 503 mediante le 2 viti fornite; fissare saldamente per evitare movimenti che possano causare malfunzionamenti o falsi contatti.
4. Installare il termostato ad unaltezza di 1,5 m dal pavimento, lontano da fonti di calore, cucine, finestre e porte per evitare letture errate della temperatura ambiente.
5. Per problemi di indicazione errata o funzionamento intermittente, verificare la manopola di regolazione e la scala di temperatura per accertarsi che siano correttamente impostate nellintervallo 5 ÷ 30 °C.
6. In presenza di guasti o malfunzionamenti persistenti, scollegare lalimentazione (interruzione rete o rimozione batterie) e attendere alcuni minuti prima di reinserire per effettuare un reset hardware del dispositivo.
7. Controllare il LED di segnalazione sullo stato dellimpianto (modelli C37-C37B) per individuare anomalie di commutazione o mancanza segnale; in caso di LED spento in presenza di alimentazione, verificare il cablaggio o sostituire il termostato.
8. Pulire e ispezionare periodicamente il termostato per rimuovere polvere o detriti che possano influire sulla sensibilità del sensore di temperatura o sul funzionamento dei contatti.
9. Utilizzare un multimetro per misurare la continuità del contatto di commutazione libero da tensione; la portata nominale è 5(3)A 250Vca. Se il contatto non apre o chiude correttamente, sostituire il termostato.
10. Sostituire i coperture, telai e adattatori solo con quelli originali indicati nelle tabelle accessori per garantire la compatibilità e il corretto isolamento del dispositivo.
11. Assicurarsi che il termostato non sia esposto a temperature corporee fuori dal range -10 ÷ 50 °C, per evitare malfunzionamenti dovuti a condizioni ambientali non conformi.
12. Per la sostituzione delle batterie (modelli C38-C38B), estrarle dal frontale del termostato senza danneggiare il dispositivo; utilizzare esclusivamente batterie ministilo AAA da 1,5 V.
13. Evitare manutenzioni o modifiche non autorizzate che compromettano il doppio isolamento e la microdisconnessione 1B del dispositivo, pena la perdita della garanzia e potenziali rischi di sicurezza.
14. In caso di malfunzionamenti non risolvibili con le procedure di controllo e reset, contattare assistenza tecnica qualificata per verifiche più approfondite o sostituzione del termostato.
ACCESSORI:
Adattatori per placche serie Bticino Living Now – Antracite code 1571050
Adattatori per placche serie Bticino Living Now – Bianco code 1571051
CARATTERISTICHE TECNICHE:
– Modello C38B alimentato tramite 2 batterie AAA da 1,5 V con durata superiore a 1 anno;
– Contatto di commutazione libero da tensione;
– Dotato di LED di segnalazione dello stato dell’impianto;
– Dotato di LED di segnalazione della carica delle pile;
– Pile estraibili dal frontale del termostato;
– Montaggio da incasso in scatole a 3 moduli tipo 503 mediante 2 viti;
– Collegamento all’utilizzatore con 2 fili;
– Montare a circa 1,5 metri dal pavimento, lontano da fonti di calore, cucine, finestre e porte;
– Peso unitario di circa 0,20 kg;
– Conforme alle norme EN 60730-1 e parti seconde;
– Classe energetica ErP I;
– Funzionamento: all’aumento della temperatura apre 1-2;
– Compatibilità con vari tipi di placca tramite accessori opzionali specifici (ad esempio adattatori Bticino, Vimar, Gewiss, Legrand, ABB).
Peso unitario 0,20 Kg;
Codice prodotto: C38B
