Descrizione

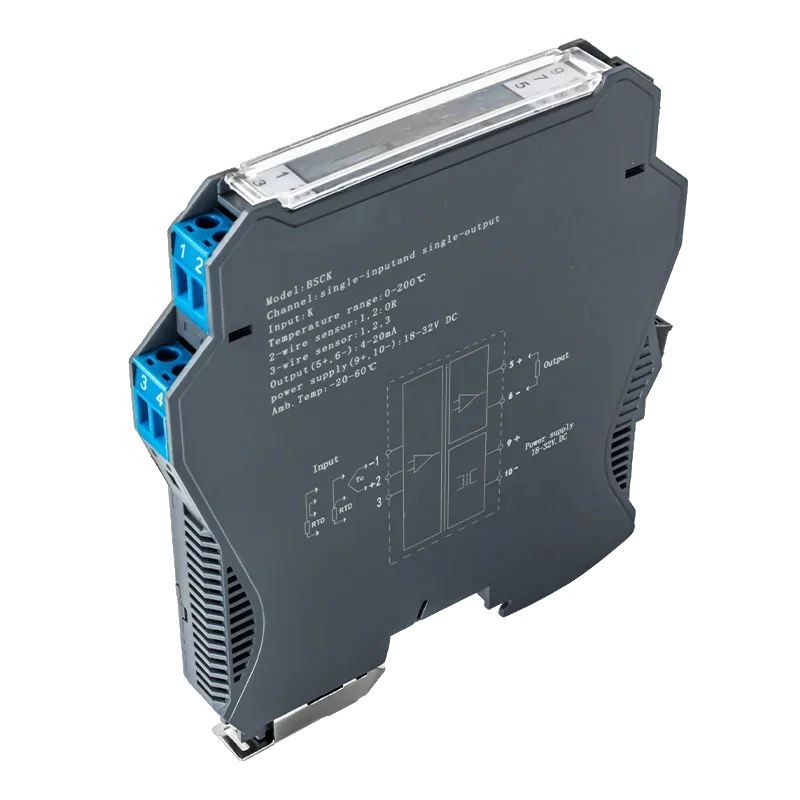

Högprecisionstemperatursignalomvandlare för termoelement (K, E, S, B, J, T, R, N) och resistansgivare (Pt100, Cu50, Cu100). Enheten omvandlar temperatursignalen till en standardström- eller spänningsutgång (420 mA/010 V) och ger galvanisk isolering mellan ingång, utgång och strömförsörjning. Lämplig för industriell styrning, mätning och automation.
Tekniska specifikationer
Ingångssignal: Termoelement K, E, S, B, J, T, R, N / motståndssensor Pt100, Cu50 (beroende på variant)
Utgångssignal: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programmerbar) (beroende på variant)
Isolering: 3-vägs ingång/utgång/ström
Strömförsörjning: DC 24 V ± 10 %
Strömförbrukning: 70 mA (1 ingång / 1 utgång), 100 mA (2 ingångar / 2 utgångar)
Noggrannhet: ± 0,2 % av full skala (valfritt upp till 0,1 %)
Temperaturavvikelse: 0,005 % FS/°C (20°C ~ +55°C)
Isolationsspänning: 1500 V AC / 1 min
Isolationsresistans: 100 M (mellan ingång, utgång och strömförsörjning)
Arbetstemperatur och luftfuktighet: 20 °C ~ +55 °C, RH 80 %
Mått:
1 in 1 ut, 1 in 2 ut: 12,5 x 110 x 118,9 mm
1 in 4 ut, 1 in 4 ut, 2 in 2 ut: 17,7 x 110 x 118,9 mm
Vikt: 0,3 kg
Montering: 35 mm DIN-skena
Hölje: ABS-plast
Certifiering: CE, FCC, RoHS, Uppfyller GB/T 18268 (IEC 61326-1)
Funktioner och egenskaper
Stöd för termoelement och resistanstemperaturdetektorer (RTD)
Programmerbart ingångs- och utgångsområde
Trevägs galvanisk isolering garanterar mätstabilitet
Snabb respons (ca 0,3 s) och hög signalnoggrannhet
Digital, helt intelligent styrning och hög immunitet mot störningar
LED-statusindikering: PWR (grön), ALM (röd överbelastning eller ingångsfel)
Montering på en standard 35 mm DIN-skena
Idealisk för
PLC- och DCS-styrsystem
Industriell mätning och automation
Temperaturövervakning i laboratorier och produktionsprocesser
Applikationsintegration med galvanisk signalisolering
Paketinnehåll
1× temperatursignalomvandlare
Varianter
1 In 1 Ut
1 In 2 Ut
2 In 2 Ut
Varför välja den här produkten?
Hög mätnoggrannhet och stabilitet
Galvanisk isolering för ökad systemsäkerhet
Enkel montering och konfiguration
Kompatibilitet med ett brett utbud av sensorer och industriella system
