BSRK TC/RTD signalisolator/temperaturkonverter-Spedizione veloce

Descrizione

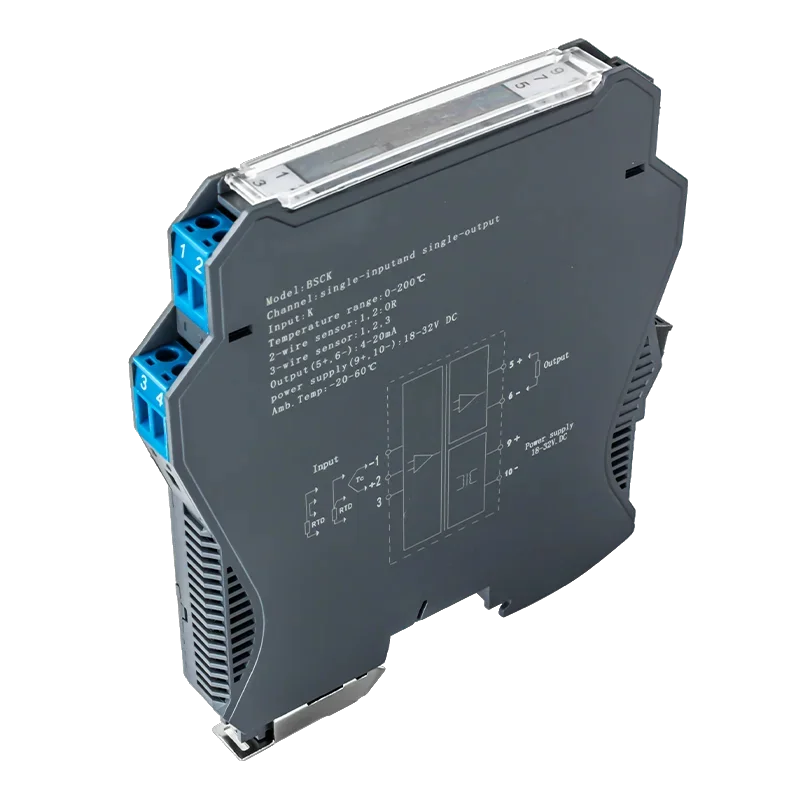

Højpræcisions temperatursignalkonverter til termoelementer (K, E, S, B, J, T, R, N) og modstandssensorer (Pt100, Cu50, Cu100). Enheden konverterer temperatursignalet til en standard strøm- eller spændingsudgang (4-20 mA / 0-10 V) og giver galvanisk isolation mellem indgang, udgang og strømforsyning. Velegnet til industriel styring, måling og automatisering.

Tekniske specifikationer

Indgangssignal: Termoelement K, E, S, B, J, T, R, N / modstandssensor Pt100, Cu50 (afhængigt af variant)

Udgangssignal: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programmerbar) (afhængigt af variant)

Isolering: 3-vejs input/output/power

Strømforsyning: DC 24 V ± 10%

Strømforbrug: 70 mA (1 indgang / 1 udgang), 100 mA (2 indgange / 2 udgange)

Nøjagtighed: ± 0,2% af fuld skala (valgfrit op til 0,1%)

Temperaturdrift: 0,005% FS/°C (20°C ~ +55°C)

Isolationsspænding: 1500 V AC / 1 min

Isolationsmodstand: 100 M (mellem indgang, udgang og strømforsyning)

Arbejdstemperatur og luftfugtighed: 20 °C ~ +55 °C, RF 80%

Dimensioner:

1 ind 1 ud, 1 ind 2 ud: 12,5 x 110 x 118,9 mm

1 ind 4 ud, 1 ind 4 ud, 2 ind 2 ud: 17,7 x 110 x 118,9 mm

Vægt: 0,3 kg

Montering: 35 mm DIN-skinne

Hus: ABS-plast

Certificering: CE, FCC, RoHS, Overholder GB/T 18268 (IEC 61326-1)

Funktioner og egenskaber

Understøttelse af termoelementer og modstandstemperaturdetektorer (RTD’er)

Programmerbart input- og outputområde

Trevejs galvanisk isolation garanterer målestabilitet

Hurtig respons (ca. 0,3 s) og høj signalnøjagtighed

Digital, fuldt intelligent styring og høj immunitet over for interferens

LED-statusindikation: PWR (grøn), ALM (rød overbelastning eller indgangsfejl)

Montering på en standard 35 mm DIN-skinne

Ideel til

PLC- og DCS-styringssystemer

Industriel måling og automatisering

Temperaturovervågning i laboratorier og produktionsprocesser

Applikationsintegration med galvanisk signalisolering

Pakkens indhold

1× temperatursignalkonverter

Varianter

1 ind 1 ud

1 ind 2 ud

2 ind 2 ud

Hvorfor vælge dette produkt?

Høj målenøjagtighed og stabilitet

Galvanisk isolation for øget systemsikkerhed

Nem montering og konfiguration

Kompatibilitet med en bred vifte af sensorer og industrielle systemer
