Descrizione

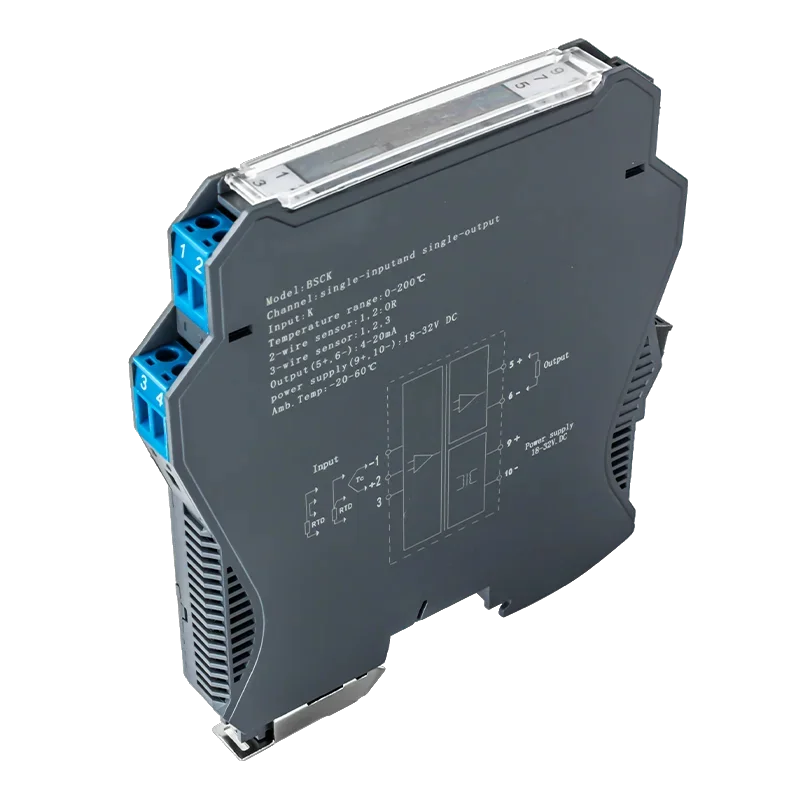

Nagy pontosságú hőmérsékletjel-átalakító hőelemekhez (K, E, S, B, J, T, R, N) és ellenállás-érzékelőkhöz (Pt100, Cu50, Cu100). A készülék a hőmérsékletjelet szabványos áram- vagy feszültségkimenetté (4-20 mA / 0-10 V) alakítja át, és galvanikus leválasztást biztosít a bemenet, a kimenet és a tápegység között. Ipari vezérléshez, méréshez és automatizáláshoz alkalmas.
Műszaki adatok
Bemeneti jel: K, E, S, B, J, T, R, N hőelem / Pt100, Cu50 ellenállásérzékelő (változattól függően)
Kimeneti jel: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programozható) (változattól függően)
Izoláció: 3-utas bemenet/kimenet/tápellátás
Tápellátás: DC 24 V ± 10%
Áramfelvétel: 70 mA (1 bemenet / 1 kimenet), 100 mA (2 bemenet / 2 kimenet)
Pontosság: ± 0,2% a teljes skála értékére (opcionálisan akár 0,1%-ig)
Hőmérséklet-ingadozás: 0,005% teljes tömeg/°C (20°C ~ +55°C)
Szigetelési feszültség: 1500 V AC / 1 perc
Szigetelési ellenállás: 100 M (bemenet, kimenet és tápegység között)
Üzemi hőmérséklet és páratartalom: 20 °C ~ +55 °C, relatív páratartalom 80%
Méretek:
1 be, 1 ki, 1 be, 2 ki: 12,5 x 110 x 118,9 mm
1 bemenet 4 kimenet, 1 bemenet 4 kimenet, 2 bemenet 2 kimenet: 17,7 × 110 × 118,9 mm
Súly: 0,3 kg
Szerelés: 35 mm-es DIN sínre
Ház: ABS műanyag
Tanúsítványok: CE, FCC, RoHS, Megfelel a GB/T 18268 (IEC 61326-1) szabványnak
Funkciók és jellemzők
Hőelemek és ellenállás-hőmérséklet-érzékelők (RTD-k) támogatása
Programozható bemeneti és kimeneti tartomány
A háromutas galvanikus leválasztás garantálja a mérési stabilitást
Gyors válaszidő (kb. 0,3 s) és nagy jelpontosság
Digitális, teljesen intelligens vezérlés és nagyfokú zavartűrés
LED állapotjelzés: PWR (zöld), ALM (piros túlterhelés vagy bemeneti hiba)
Szabványos 35 mm-es DIN sínre szerelhető
Ideális a következőkhöz:
PLC és DCS vezérlőrendszerek
Ipari mérés és automatizálás
Hőmérséklet-ellenőrzés laboratóriumokban és gyártási folyamatokban
Alkalmazásintegráció galvanikus jelszigeteléssel
A csomag tartalma
1× hőmérséklet-jelátalakító
Változatok
1 be, 1 ki
1 be, 2 ki
2 be, 2 ki
Miért válassza ezt a terméket?
Nagy mérési pontosság és stabilitás
Galvanikus leválasztás a fokozott rendszerbiztonság érdekében
Könnyű összeszerelés és konfigurálás
Kompatibilitás számos érzékelővel és ipari rendszerrel
