Descrizione

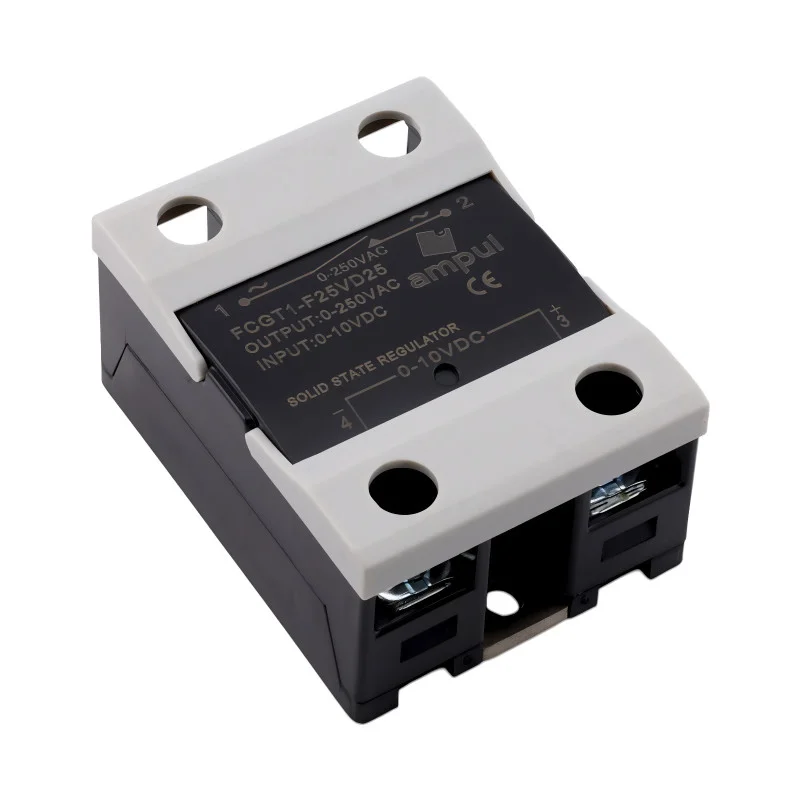

Półprzewodnikowy regulator mocy przeznaczony jest do sterowania mocą obciążenia zmiennoprądowego za pomocą analogowego sygnału sterującego prądu stałego 010 VDC. Służy do proporcjonalnej regulacji wyjścia w instalacjach elektrycznych i urządzeniach, w których wymagane jest bezstykowe przełączanie lub płynne sterowanie obwodem mocy.
Specyfikacja techniczna
Typ urządzenia: półprzewodnikowy regulator mocy
Wejście sterujące: 010 VDC
Wyjście dla wersji VD25: 0250 VAC
Prąd znamionowy w zależności od wybranego wariantu: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Wytrzymałość dielektryczna: 2500 Vrms
Rezystancja izolacji: 1000 M
Zakres roboczej temperatury otoczenia: od -30 do +75 °C
Zakres temperatury przechowywania: od -30 do +110 °C
Materiał obudowy: ABS
Materiał podstawy: aluminium
Wilgotność zgodnie z IEC60068-2-78: 93 %, bez kondensacji
Żywotność przy temperaturze otoczenia 40 °C: 4 704 120 godzin
Żywotność przy temperaturze otoczenia 60 °C: 2 549 160 godzin
Prąd obciążenia z radiatorem: od 5 do 84 A w zależności od modelu 10 do 120 A
Prąd obciążenia bez radiatora: 4 do 9 A MAKS.
Prąd rozruchowy: od 50 do 1000 A w zależności od modelu 10 do 120 A
Zaciskowe podłączenie obwodu mocy i wejścia sterującego
Oznaczenie zacisków na obudowie regulatora: 1, 2, 3, 4
Funkcje i właściwości
Bezstykowe, półprzewodnikowe sterowanie wyjściem mocy bez kontaktów mechanicznych.
Proporcjonalna regulacja wyjścia prądu przemiennego za pomocą analogowego sygnału wejściowego.
Izolacja galwaniczna między częścią sterującą a częścią mocy, wyrażona wytrzymałością dielektryczną 2500 Vrms.
Aluminiowa podstawa służy do odprowadzania ciepła z części mocy regulatora.
Konstrukcja z otworami montażowymi do stabilnego mocowania do podłoża lub radiatora.
Zaciski umożliwiają podłączenie przewodów obwodu mocy oraz sygnału sterującego.
Zakres temperatur roboczych pozwala na zastosowanie w urządzeniach elektrycznych pracujących w standardowym środowisku przemysłowym.
Idealne do
Regulacji mocy obciążeń zmiennoprądowych w urządzeniach elektrycznych.
Aplikacji z analogowym sterowaniem za pomocą sygnału 010 VDC.
Systemów grzewczych i obciążeń rezystancyjnych wymagających regulacji mocy.
Przemysłowych szaf sterowniczych, jednostek regulacyjnych i systemów automatyki.
Zastąpienia mechanicznego przełączania tam, gdzie wymagane jest sterowanie półprzewodnikowe bez ruchomych styków.
Zawartość opakowania
1× półprzewodnikowy regulator mocy w wybranym wariancie prądowym
Dlaczego warto wybrać ten produkt
Umożliwia bezpośrednie sterowanie wyjściem mocy AC za pomocą sygnału analogowego 010 VDC.
Oferuje warianty prądowe od 10 A do 120 A dla różnych wymagań mocowych aplikacji.
Konstrukcja półprzewodnikowa ogranicza zużycie części przełączającej spowodowane kontaktem mechanicznym.
Parametry techniczne obejmują podaną wytrzymałość izolacji, rezystancję izolacji, zakres temperatur oraz odporność na wilgoć bez kondensacji.
Konstrukcja z aluminiową podstawą wspomaga odprowadzanie ciepła przy montażu na odpowiednim radiatorze.
Instrukcje montażu i obsługi
Montaż i podłączenie musi przeprowadzać osoba posiadająca odpowiednie kwalifikacje elektrotechniczne.
Przed podłączeniem należy sprawdzić zgodność wariantu prądowego regulatora z prądem i charakterem podłączonego obciążenia.
Podczas pracy z wyższym prądem obciążenia należy zapewnić odpowiednie odprowadzanie ciepła przez aluminiową podstawę i odpowiedni radiator.
Regulator należy instalować na niepalnym i stabilnym mechanicznie podłożu.
Należy zachować prawidłowe podłączenie zacisków prądowych i sterujących zgodnie z oznaczeniami na obudowie regulatora.
Obwodu sterującego 010 VDC nie wolno podłączać do zacisków prądowych.
Ostrzeżenia dotyczące bezpieczeństwa
Urządzenie pracuje z napięciem przemiennym do 250 VAC, co stwarza ryzyko porażenia prądem elektrycznym.
Przed montażem, konserwacją lub zmianą okablowania należy zawsze odłączyć zasilanie obwodu mocy i sterowania.
Nieprawidłowe podłączenie prowadzi do ryzyka zwarcia, przegrzania, uszkodzenia regulatora lub podłączonego obciążenia.
Przy niewystarczającym chłodzeniu istnieje ryzyko przegrzania części mocy regulatora.
Nie należy przekraczać prądu znamionowego wybranego wariantu.
Nie należy używać regulatora w środowisku z kondensującą się wilgocią.
Produkt nie jest przeznaczony do instalacji pod napięciem.
