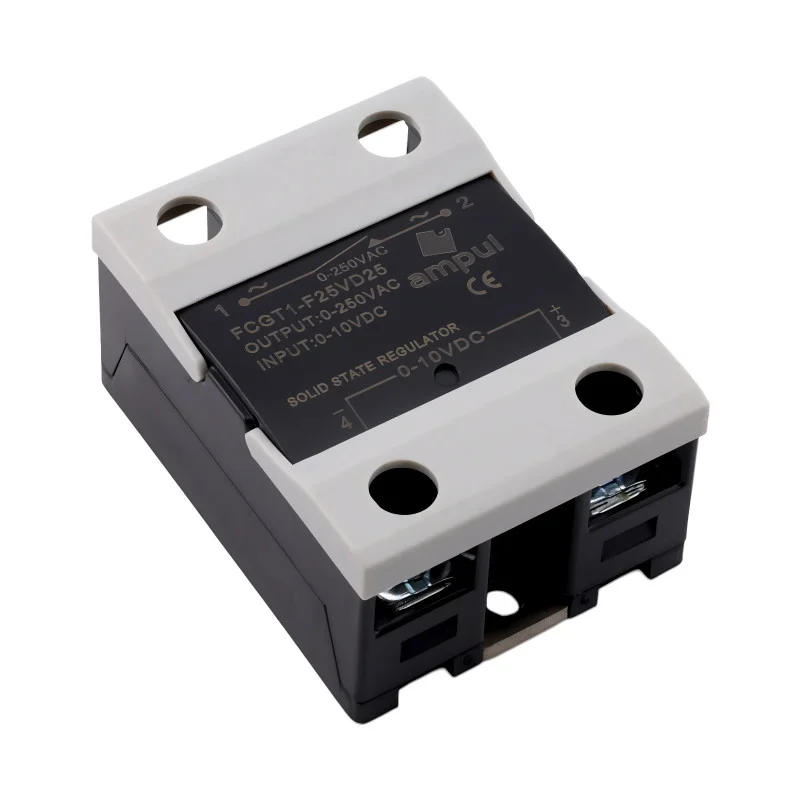

Polovodičový regulátor výkonu je určený na riadenie výkonu striedavej záťaže pomocou jednosmerného analógového riadiaceho signálu 010 VDC. Slúži na proporcionálnu reguláciu výstupu v elektrických rozvodoch a zariadeniach, kde sa vyžaduje bezkontaktné spínanie alebo plynulé riadenie výkonového obvodu.
Technické špecifikácie
Typ zariadenia: polovodičový regulátor výkonu
Riadiaci vstup: 010 VDC
Výstup pri vyhotovení VD25: 0250 VAC
Menovitý prúd podľa zvoleného variantu: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Dielektrická pevnosť: 2500 Vrms
Izolačný odpor: 1000 M
Rozsah okolitej prevádzkovej teploty: -30 až +75 °C
Rozsah okolitej skladovacej teploty: -30 až +110 °C
Materiál puzdra: ABS
Materiál základne: hliník
Vlhkosť podľa IEC60068-2-78: 93 %, nekondenzujúca
Životnosť pri okolitej teplote 40 °C: 4 704 120 hodín
Životnosť pri okolitej teplote 60 °C: 2 549 160 hodín
Zaťažovací prúd s chladičom: 5 až 84 A podľa modelu 10 až 120 A
Zaťažovací prúd bez chladiča: 4 až 9 A MAX.
Nábehový prúd: 50 až 1000 A podľa modelu 10 až 120 A
Svorkové pripojenie výkonového obvodu a riadiaceho vstupu
Označenie svoriek na tele regulátora: 1, 2, 3, 4
Funkcie a vlastnosti
Bezkontaktné polovodičové riadenie výkonového výstupu bez mechanických kontaktov.
Proporcionálna regulácia striedavého výstupu pomocou analógového vstupného signálu.
Galvanické oddelenie medzi riadiacou a výkonovou časťou vyjadrené dielektrickou pevnosťou 2500 Vrms.
Hliníková základňa slúži na odvod tepla z výkonovej časti regulátora.
Konštrukcia s montážnymi otvormi pre pevné uchytenie k podkladu alebo chladiču.
Svorky umožňujú pripojenie vodičov pre výkonový obvod aj riadiaci signál.
Prevádzkový teplotný rozsah umožňuje použitie v elektrických zariadeniach pracujúcich v bežnom priemyselnom prostredí.
Ideálne pre
Reguláciu výkonu striedavých záťaží v elektrických zariadeniach.
Aplikácie s analógovým riadením pomocou signálu 010 VDC.
Vykurovacie systémy a odporové záťaže vyžadujúce výkonovú reguláciu.
Priemyselné rozvádzače, regulačné jednotky a automatizačné systémy.
Náhradu mechanického spínania tam, kde sa vyžaduje polovodičové riadenie bez pohyblivých kontaktov.
Obsah balenia
1× polovodičový regulátor výkonu vo zvolenom prúdovom variante
Prečo zvoliť tento produkt
Umožňuje priame riadenie striedavého výkonového výstupu analógovým signálom 010 VDC.
Ponúka prúdové varianty 10 A až 120 A pre rôzne výkonové požiadavky aplikácie.
Polovodičové vyhotovenie obmedzuje opotrebovanie spínacej časti spôsobené mechanickým kontaktom.
Technické parametre zahŕňajú uvedenú izolačnú pevnosť, izolačný odpor, teplotný rozsah a nekondenzujúcu vlhkostnú odolnosť.
Konštrukcia s hliníkovou základňou podporuje odvod tepla pri montáži na zodpovedajúci chladič.
Pokyny k inštalácii a prevádzke
Montáž a zapojenie musí vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Pred zapojením overte zhodu prúdového variantu regulátora s prúdom a charakterom pripojenej záťaže.
Pri prevádzke s vyšším zaťažovacím prúdom zaistite vhodný odvod tepla cez hliníkovú základňu a zodpovedajúci chladič.
Regulátor inštalujte na nehorľavý a mechanicky stabilný podklad.
Dodržte správne pripojenie výkonových a riadiacich svoriek podľa značenia na tele regulátora.
Riadiaci obvod 010 VDC nepripájajte na výkonové svorky.
Bezpečnostné upozornenia
Zariadenie pracuje so striedavým napätím až 250 VAC, ktoré predstavuje riziko úrazu elektrickým prúdom.
Pred montážou, údržbou alebo zmenou zapojenia vždy odpojte napájanie výkonového aj riadiaceho obvodu.
Nesprávne zapojenie vedie k riziku skratu, prehriatia, poškodenia regulátora alebo poškodenia pripojenej záťaže.
Pri nedostatočnom chladení hrozí prehriatie výkonovej časti regulátora.
Neprekračujte menovitý prúd zvoleného variantu.
Regulátor nepoužívajte v prostredí s kondenzujúcou vlhkosťou.
Výrobok nie je určený na inštaláciu pod napätím.
