Descrizione

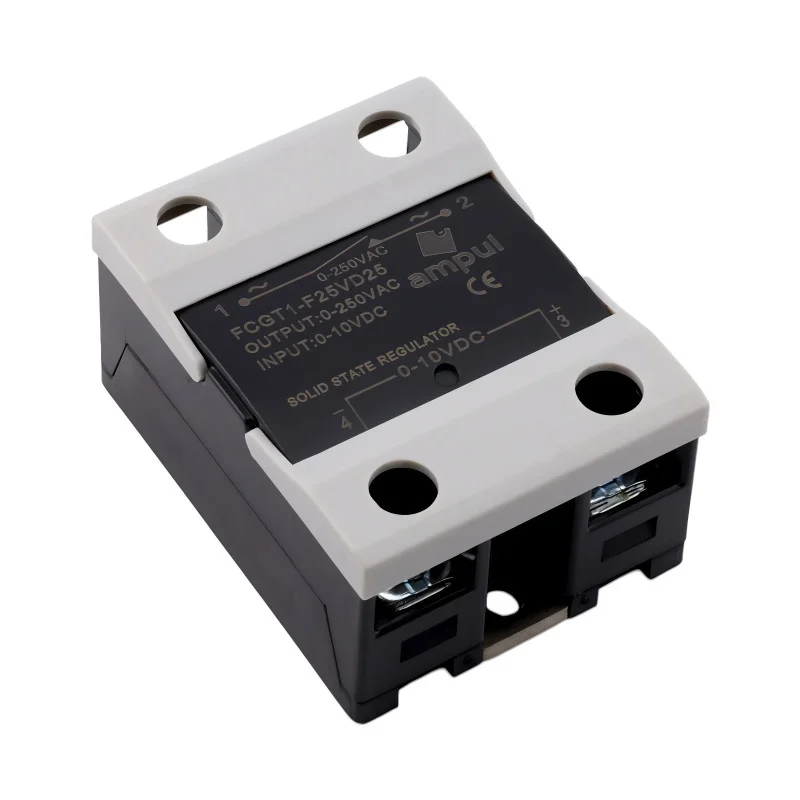

Poluvodički regulator snage namijenjen je za upravljanje snagom izmjeničnog trošila pomoću istosmjernog analognog upravljačkog signala 010 VDC. Služi za proporcionalnu regulaciju izlaza u električnim instalacijama i uređajima gdje se zahtijeva beskontaktno prebacivanje ili kontinuirano upravljanje energetskim krugom.
Tehničke specifikacije
Vrsta uređaja: poluvodički regulator snage
Upravljački ulaz: 010 VDC
Izlaz kod izvedbe VD25: 0250 VAC
Nazivna struja prema odabranoj varijanti: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Dielektrična čvrstoća: 2500 Vrms
Otpor izolacije: 1000 M
Raspon radne temperature okoline: -30 do +75 °C
Raspon temperature skladištenja okoline: -30 do +110 °C
Materijal kućišta: ABS
Materijal baze: aluminij
Vlažnost prema IEC60068-2-78: 93 %, bez kondenzacije
Životni vijek pri temperaturi okoline od 40 °C: 4 704 120 sati
Životni vijek pri temperaturi okoline od 60 °C: 2 549 160 sati
Struja opterećenja s hladnjakom: 5 do 84 A ovisno o modelu 10 do 120 A
Struja opterećenja bez hladnjaka: 4 do 9 A MAKS.
Udarna struja: 50 do 1000 A ovisno o modelu 10 do 120 A
Priključak sa stezaljkama za energetski krug i upravljački ulaz
Oznake stezaljki na tijelu regulatora: 1, 2, 3, 4
Funkcije i značajke
Beskontaktno poluvodičko upravljanje izlaznom snagom bez mehaničkih kontakata.
Proporcionalna regulacija izmjeničnog izlaza pomoću analognog ulaznog signala.
Galvansko odvajanje između upravljačkog i energetskog dijela izraženo dielektričnom čvrstoćom od 2500 Vrms.
Aluminijska baza služi za odvođenje topline iz energetskog dijela regulatora.
Konstrukcija s montažnim rupama za čvrsto pričvršćivanje na podlogu ili hladnjak.
Stezaljke omogućuju spajanje vodiča za energetski krug i upravljački signal.
Raspon radne temperature omogućuje upotrebu u električnim uređajima koji rade u uobičajenom industrijskom okruženju.
Idealno za
Regulaciju snage izmjeničnih trošila u električnim uređajima.
Aplikacije s analognim upravljanjem pomoću signala 010 VDC.
Sustave grijanja i omska trošila koja zahtijevaju regulaciju snage.
Industrijske razvodne ormare, regulacijske jedinice i automatizacijske sustave.
Zamjenu mehaničkog prebacivanja tamo gdje se zahtijeva poluvodičko upravljanje bez pokretnih kontakata.
Sadržaj pakiranja
1× poluvodički regulator snage u odabranoj strujnoj varijanti
Zašto odabrati ovaj proizvod
Omogućuje izravno upravljanje izmjeničnim izlazom snage analognim signalom 010 VDC.
Nudi strujne varijante od 10 A do 120 A za različite zahtjeve snage aplikacije.
Poluvodička izvedba smanjuje trošenje preklopnog dijela uzrokovano mehaničkim kontaktom.
Tehnički parametri uključuju navedenu izolacijsku čvrstoću, otpor izolacije, temperaturni raspon i otpornost na vlagu bez kondenzacije.
Konstrukcija s aluminijskom bazom podržava odvođenje topline pri montaži na odgovarajući hladnjak.
Upute za instalaciju i rad
Montažu i spajanje mora izvesti osoba s odgovarajućom elektrotehničkom kvalifikacijom.
Prije spajanja provjerite usklađenost strujne varijante regulatora sa strujom i karakteristikama priključenog trošila.
Pri radu s višom strujom opterećenja osigurajte odgovarajuće odvođenje topline preko aluminijske baze i odgovarajućeg hladnjaka.
Regulator instalirajte na nezapaljivu i mehanički stabilnu podlogu.
Pridržavajte se ispravnog spajanja energetskih i upravljačkih stezaljki prema oznakama na tijelu regulatora.
Upravljački krug 010 VDC nemojte spajati na energetske stezaljke.
Sigurnosna upozorenja
Uređaj radi s izmjeničnim naponom do 250 VAC, što predstavlja opasnost od strujnog udara.
Prije montaže, održavanja ili promjene ožičenja uvijek isključite napajanje energetskog i upravljačkog kruga.
Neispravno spajanje dovodi do opasnosti od kratkog spoja, pregrijavanja, oštećenja regulatora ili oštećenja priključenog trošila.
Pri nedovoljnom hlađenju postoji opasnost od pregrijavanja energetskog dijela regulatora.
Ne prekoračujte nazivnu struju odabrane varijante.
Regulator ne koristite u okruženju s kondenzirajućom vlagom.
Proizvod nije namijenjen za instalaciju pod naponom.
