Descrizione

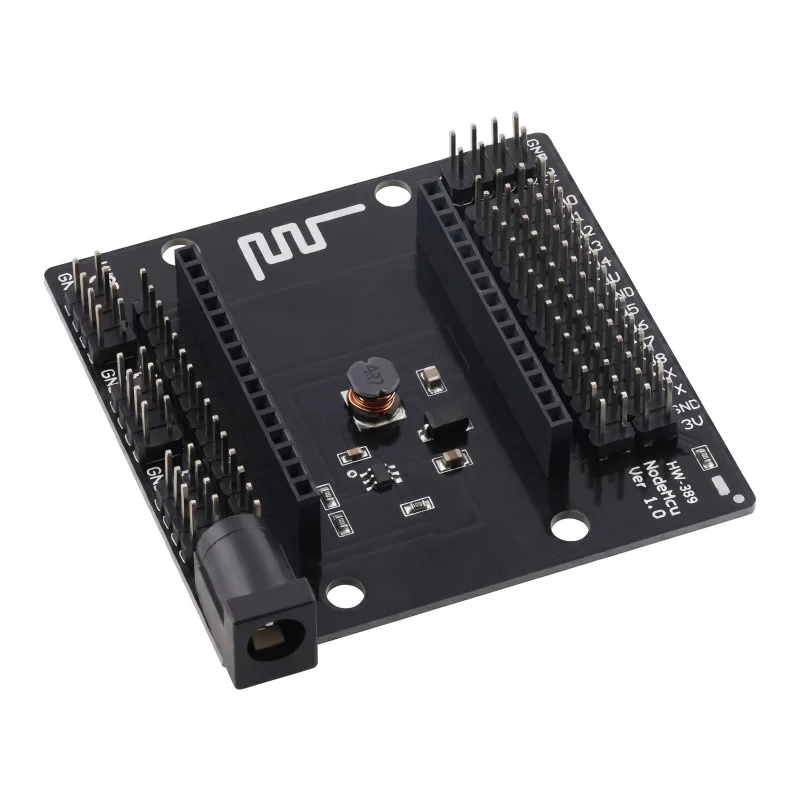

La base di alimentazione per le schede di sviluppo NodeMCU ESP8266 funge da backplane per il montaggio del modulo e per rendere accessibili i suoi pin tramite i connettori. Il design con ingresso di alimentazione CC facilita l’alimentazione e il collaudo in applicazioni di laboratorio, sviluppo e prototipazione. La scheda è progettata per funzionare con i moduli NodeMCU in un formato corrispondente alla disposizione degli zoccoli utilizzati sulla base.
Specifiche tecniche
Tipo di prodotto: modulo base/backplane per NodeMCU ESP8266
Alimentazione: connettore di alimentazione CC
Alimentazione supportata secondo la documentazione del prodotto: 6-24 V CC
Interfaccia per il montaggio del modulo: una coppia di zoccoli per l’inserimento della scheda di sviluppo NodeMCU
Segnali in uscita sulle strisce di pin: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
Prese di corrente aggiuntive sul lato: USB, 5V, 4V, GND
Marcatura sulla scheda: NodeMcu Base Ver 2.0
Dimensioni della scheda: 60 × 59,8 mm
Altezza: 16 mm
Fori di montaggio: 4 pezzi
Funzioni e caratteristiche
Consente il montaggio meccanico del modulo NodeMCU negli zoccoli senza saldare direttamente il modulo alla scheda madre.
Fornisce i pin di alimentazione e dati del modulo a connettori multipin per facilitare il collegamento di periferiche e apparecchiature di misurazione.
Include un ingresso di alimentazione CC per l’alimentazione esterna della base.
La scheda è dotata di un LED indicatore che segnala l’alimentazione.
Il design con fori di montaggio consente un fissaggio sicuro al dispositivo o a una superficie di lavoro.
La descrizione dei pin è stampata direttamente sul PCB per facilitare l’orientamento durante il cablaggio.
Ideale per
Sviluppo e test di progetti con NodeMCU ESP8266
prototipazione di dispositivi IoT
uso di laboratorio e didattico
collegamento di sensori, moduli di comunicazione e altre periferiche alla scheda di sviluppo NodeMCU
Contenuto della confezione
1x Base NodeMCU con ingresso CC
Perché scegliere questo prodotto?
Fornisce una chiara disposizione dei pin della scheda di sviluppo NodeMCU, suddividendoli in file di connettori facilmente accessibili.
Consente l’alimentazione da una fonte CC esterna senza la necessità di connessioni di alimentazione separate all’esterno della base.
Il fissaggio meccanico del modulo agli zoccoli semplifica la sostituzione della scheda durante le fasi di sviluppo e collaudo.
Il design compatto lo rende adatto a banchi da lavoro, dispositivi di sviluppo e integrazione in prototipi.
Istruzioni di installazione e funzionamento
Installare il modulo NodeMCU solo quando l’alimentazione è scollegata.
Prima di collegare una fonte di alimentazione esterna, verificare la polarità e l’intervallo di tensione di ingresso specificati per questa base.
Quando si inserisce il modulo, assicurarsi del corretto orientamento dei pin rispetto agli zoccoli e alle istruzioni riportate sulla scheda.
Collegare le periferiche seguendo le indicazioni dei singoli pin sul circuito stampato.
Avviso di sicurezza
Un collegamento elettrico errato può causare danni alla base, al modulo installato e ai dispositivi collegati.
Non cortocircuitare i pin di alimentazione o i pin dati.
Utilizzare la scheda in un ambiente asciutto e non conduttivo.
Durante lo sviluppo e l’integrazione in un dispositivo, è necessario rispettare il corretto collegamento elettrico e il carico dei singoli pin in base al modulo NodeMCU utilizzato.
Il prodotto è destinato allo sviluppo e alla prototipazione elettronica; l’installazione nel dispositivo finale deve essere eseguita da una persona con competenze in elettronica.
