Descrizione

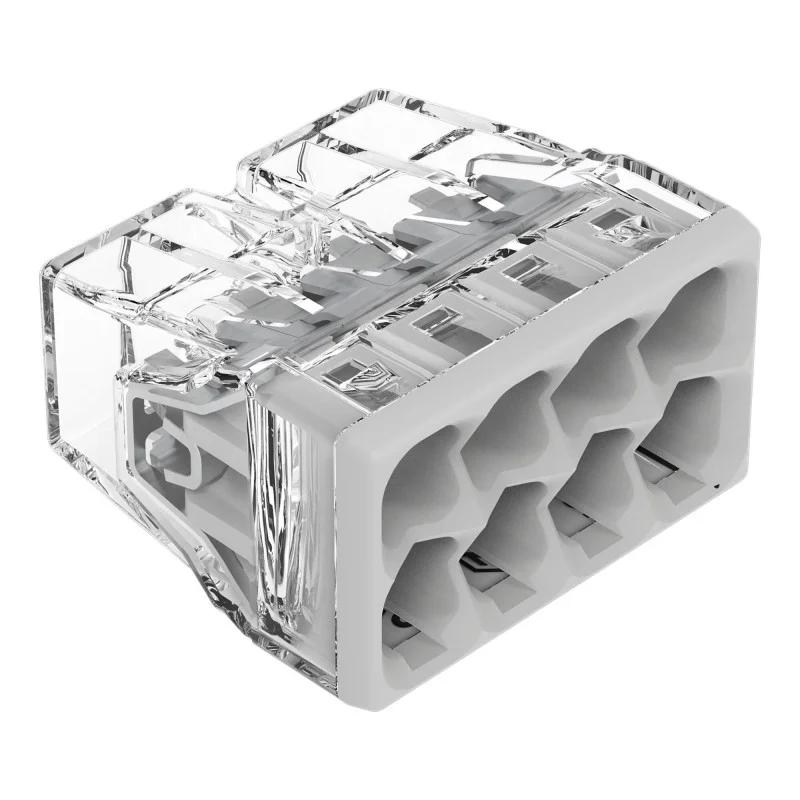

Die Installationsanschlussklemme WAGO 2273-208 dient zum schnellen Verbinden von Drähten in Elektroinstallationen mittels Steckverbindung. Sie ist für massive Drähte vorgesehen und wird in Verteiler- und Installationskästen eingesetzt, wo eine kompakte Lösung mit mehreren Anschlusspunkten benötigt wird.
Technische Spezifikationen
Modell: WAGO 2273-208
Serie: 2273
Typ: Push-Wire-Installationsanschlussklemme
Anzahl der Anschlusspunkte: 8
Anschlusstechnik: Push-in
Konzipiert für massive Leiter
Nennquerschnitt des Leiters: bis zu 2,5 mm²
Anschlussbereich der Drähte: 0,5 bis 2,5 mm²
Abisolierlänge: 11 mm
Nennspannung: 450 V
Nennstrom: 24 A
Gehäusefarbe: transparent
Gehäusefarbe: Hellgrau
Dämmmaterial: Polycarbonat
Kontaktmaterial: Elektrolytkupfer
Kontaktfläche: Zinn
Material der Klemmfeder: Chrom-Nickel-Federstahl
Brennbarkeitsklasse gemäß UL94: V2
Abmessungen: 18 x 10,4 x 16,7 mm
Gewicht: 2,2 g
Maximale Umgebungstemperatur: 60 °C
Temperaturbezeichnung gemäß EN 60998: T60
Funktionen und Merkmale
Das kompakte, transparente Gehäuse ermöglicht die visuelle Kontrolle des Drahteinführens.
Die Push-in-Konstruktion ermöglicht das direkte Einführen eines Massivleiters ohne Bedienhebel.
Acht separate Eingänge sind für den Anschluss von Drähten mit einem einheitlichen Potenzial vorgesehen.
Die Kontaktflächen sind mit Zinn oberflächenbehandelt.
Die Klemme ist für den Einsatz in fest installierten elektrischen Anlagen vorgesehen.
Ideal für
Anschluss von festen Leitungen in elektrischen Haus- und Industrieanlagen.
Installation in Installations- und Verteilerkästen.
Aufteilung eines Potentials in mehrere Leiter.
Beleuchtung, Steckdosen und sonstige fest installierte Leitungen in Gebäuden.
Packungsinhalt
1x WAGO 2273-208 Installationsanschlussklemme
Warum sollten Sie sich für dieses Produkt entscheiden?
Eine klar definierte Anzahl von acht Anschlusspunkten zum Verbinden mehrerer Drähte in einem Knoten.
Dank der kompakten Bauweise lässt es sich auch auf engstem Raum problemlos installieren.
Durch das transparente Gehäuse lässt sich der korrekte Sitz des Kabels überprüfen.
Technische Parameter und Modellbezeichnungen sind in der WAGO-Produktdokumentation öffentlich zugänglich.
Installations- und Bedienungsanleitung
Nur für Leiter innerhalb des angegebenen Querschnittsbereichs und vom entsprechenden Typ verwenden.
Eine Abisolierlänge von 11 mm einhalten.
Vor dem Einführen muss der Draht gerade, unbeschädigt und frei von Schmutz sein.
Die Klemme ist für die feste Installation in einem geeigneten Elektroinstallationsraum, beispielsweise in einem Installationskasten, vorgesehen.
Installation und Anschluss müssen bei abgeschalteter Stromversorgung erfolgen.
Sicherheitshinweis
Das Produkt ist für elektrische Installationen bestimmt; eine unsachgemäße Verdrahtung kann zu Kurzschlüssen, Überhitzung oder Stromschlägen führen.
Arbeiten an elektrischen Geräten dürfen nur von Personen mit entsprechender beruflicher Qualifikation durchgeführt werden.
Die elektrischen Nennwerte dürfen nicht überschritten werden und es dürfen nur kompatible Drähte verwendet werden.
Nicht verwenden, wenn die Klemme mechanisch beschädigt ist oder der Leiter beschädigt ist.
Überprüfen Sie nach der Installation, ob die Drähte korrekt eingesetzt sind und ob die Verbindung fest sitzt.
