Descrizione

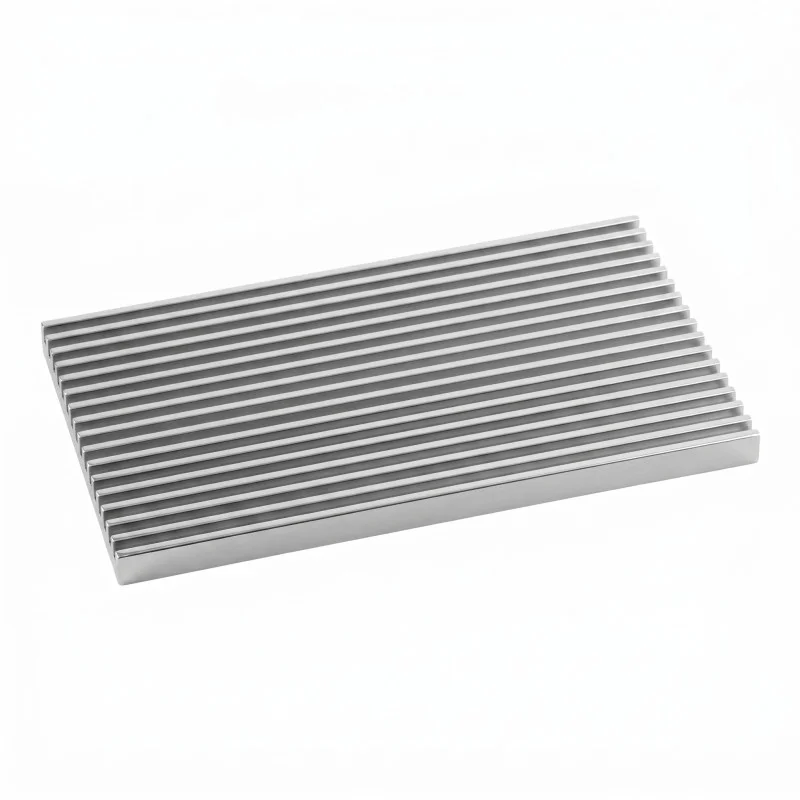

Extrudierter Aluminiumkühlkörper für passive Wärmeableitung von Leistungs-Halbleitern und integrierten Schaltkreisen. Er eignet sich zur Montage auf einer ebenen Anlauffläche unter Verwendung von wärmeleitender Paste oder wärmeleitendem Klebstoff, je nach Anforderungen der Anwendung.
Technische Spezifikationen
Material: Aluminium
Abmessungen: 100 × 61 × 5,5 mm
Anzahl der Rippen: 17
Ausführung: extrudiertes Profil
Bestimmung: passiver Kühlkörper für elektronische Bauteile
Funktionen und Eigenschaften
Vergrößerte Oberfläche durch Rippen zur effizienteren Wärmeübertragung an die Umgebungs luft
Geeignet zur Kühlung von ICs, Speichern, Chipsets und anderen Bauteilen mit planarem Kontakt
Montagemöglichkeit durch Verkleben (wärmeleitender Klebstoff) oder mechanische Befestigung je nach Geräteaufbau
Für eine korrekte Funktion wird empfohlen, ein wärmeleitendes Material zwischen Bauteil und Kühlkörper zu verwenden
Ideal für
Kühlung integrierter Schaltkreise und Leistungselemente in kompakten Geräten
Elektronische Module, Leistungsbereiche, Steuergeräte und Prototypen
Reparaturen und Modifikationen von Geräten, bei denen die Wärmeableitung vom Chip oder Gehäuse verbessert werden muss
Lieferumfang
1 Stk. Aluminiumkühlkörper 100 × 61 × 5,5 mm
Warum dieses Produkt wählen
Standard-Aluminiumkühlkörper mit definierten Abmessungen zur einfachen Integration in Konstruktionen
Geripptes Profil für passive Kühlung ohne Lüfter
Geeignet für ein breites Spektrum elektronischer Anwendungen mit Anforderungen an die Wärmeabfuhr
Montage- und Betriebshinweise
Reinigen Sie vor der Montage die Anlaufflächen von Schmutz und Fett
Zur Reduzierung des thermischen Widerstands verwenden Sie wärmeleitende Paste oder wärmeleitenden Klebstoff
Überprüfen Sie die mechanische Kompatibilität mit benachbarten Bauteilen und den Luftstrom im Gerät
Sicherheitshinweise
Im Betrieb kann der Kühlkörper erhöhte Temperaturen erreichen; sorgen Sie je nach Geräteaufbau für Berührungsschutz
Bei Verwendung wärmeleitender Klebstoffe die Herstellerangaben beachten und für ausreichende Belüftung während der Anwendung sorgen
