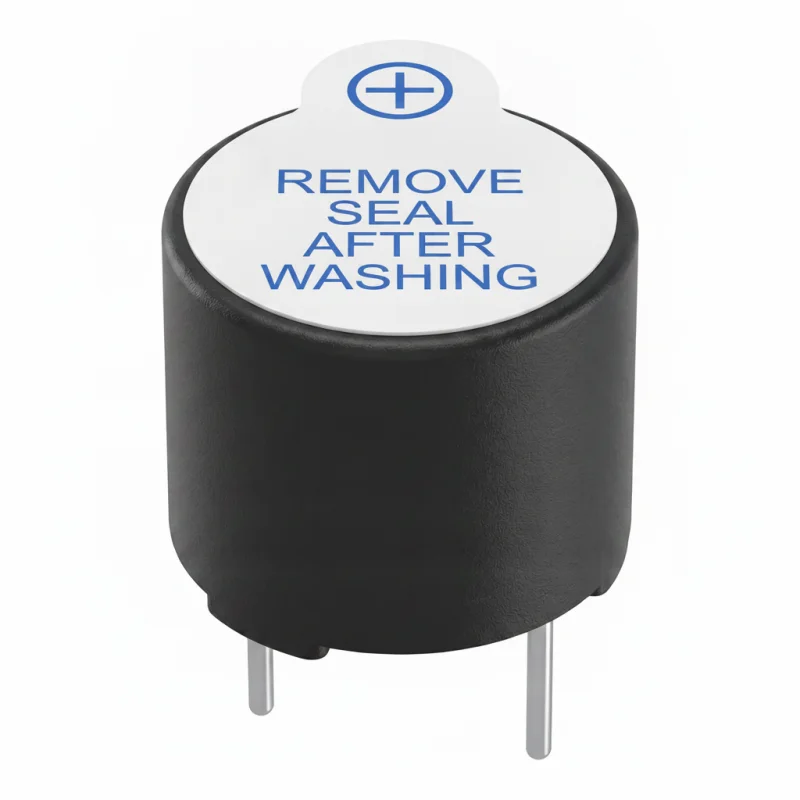

Den aktiva summern TMB-12A05 är en elektronisk ljudsignalkomponent avsedd för enkla akustiska varningar i lågspänningskretsar. Tack vare en integrerad tongenerator styrs den med likspänning och kräver ingen separat drivning med extern frekvens.
Tekniska specifikationer
Typ: TMB-12A05
Utförande: aktiv summer
Driftspänning: 4 till 7 V DC
Märkspänning: 5 V DC
Maximal ström: 30 mA
Frekvens: 2300 ± 300 Hz
Ljudnivå: 85 dB på 10 cm avstånd
Driftstemperatur: -20 till 70 °C
Mått: 12 x 9,5 mm
Montering: hålmontering för kretskort
Polaritet: markerad pluspol på höljet
Funktioner och egenskaper
Aktiv konstruktion med integrerad ljudkälla.
Genererar en ton när likspänning ansluts inom det angivna området.
Tvåstiftsutförande möjliggör direkt anslutning till den elektroniska kretsen.
Kompakt cylindriskt hölje lämpligt för montering på kretskort.
Polaritetsmärkning underlättar korrekt anslutning i kretsen.
Perfekt för
Akustisk signalering i elektronikprojekt.
Utvecklings- och prototypkort.
Signalering av enhetsstatus, larm eller varningar i lågspänningskretsar.
Inbyggnad i egna elektroniska konstruktioner med strömförsörjning mellan 4 och 7 V DC.
Förpackningens innehåll
1 x aktiv summer TMB-12A05
Varför välja denna produkt
Kräver ingen extern tongenerator eftersom den fungerar som en aktiv summer.
Har angivna elektriska och akustiska parametrar för kretsdesign.
Stiftutförandet är lämpligt för lödning på kretskort.
Driftspänningsområdet 4 till 7 V DC motsvarar vanliga elektroniska lågspänningsapplikationer.
Installations- och driftanvisningar
Observera komponentens angivna polaritet vid anslutning.
Mata endast med likspänning i området 4 till 7 V DC.
Kontrollera stiftens placering på kretskortet före lödning.
Vid styrning från en mikrokontroller, kontrollera att utgångsstiftet eller brytaren klarar summerns strömförbrukning.
Säkerhetsanvisningar
Överskrid inte angiven driftspänning och maximal ström.
Felaktig polaritet, kortslutning eller överspänning kan skada komponenten eller den anslutna kretsen.
Utför montering och lödning när strömförsörjningen är bortkopplad.
Komponenten är avsedd för elektroniska lågspänningskretsar, inte för direkt anslutning till nätspänning.
