Descrizione

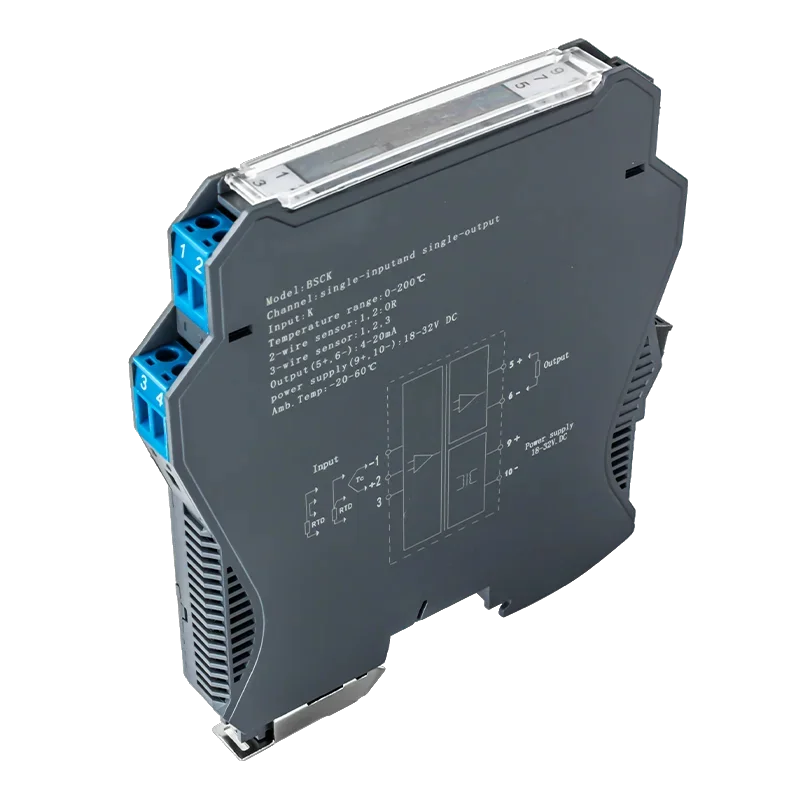

Convertidor de señal de temperatura de alta precisión para termopares (K, E, S, B, J, T, R, N) y sensores de resistencia (Pt100, Cu50, Cu100). El dispositivo convierte la señal de temperatura en una salida de corriente o tensión estándar (4-20 mA / 0-10 V) y proporciona aislamiento galvánico entre la entrada, la salida y la fuente de alimentación. Apto para control, medición y automatización industrial.
Especificaciones técnicas
Señal de entrada: Termopar K, E, S, B, J, T, R, N / sensor de resistencia Pt100, Cu50 (según la variante)
Señal de salida: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programable) (según la variante)
Aislamiento: 3 vías entrada/salida/alimentación
Alimentación: DC 24 V ± 10%
Consumo de corriente: 70 mA (1 entrada / 1 salida), 100 mA (2 entradas / 2 salidas)
Precisión: ± 0,2 % de la escala completa (opcionalmente hasta 0,1 %)
Deriva de temperatura: 0,005 % FS/°C (20 °C ~ +55 °C)
Tensión de aislamiento: 1500 V CA / 1 min
Resistencia de aislamiento: 100 M (entre entrada, salida y fuente de alimentación)
Temperatura y humedad de trabajo: 20 °C ~ +55 °C, HR 80%
Dimensiones:
1 entrada 1 salida, 1 entrada 2 salidas: 12,5 x 110 x 118,9 mm
1 entrada 4 salidas, 1 entrada 4 salidas, 2 entradas 2 salidas: 17,7 × 110 × 118,9 mm
Peso: 0,3 kg
Montaje: carril DIN de 35 mm
Carcasa: plástico ABS
Certificación: CE, FCC, RoHS, compatible con GB/T 18268 (IEC 61326-1)
Funciones y características
Soporte para termopares y detectores de temperatura de resistencia (RTD)
Rango de entrada y salida programable
El aislamiento galvánico de tres vías garantiza la estabilidad de la medición.
Respuesta rápida (aprox. 0,3 s) y alta precisión de señal.
Control digital totalmente inteligente y alta inmunidad a interferencias.
Indicación de estado del LED: PWR (verde), ALM (rojo: sobrecarga o error de entrada)
Montaje en carril DIN estándar de 35 mm
Ideal para
Sistemas de control PLC y DCS
Medición y automatización industrial
Monitoreo de temperatura en laboratorios y procesos de producción
Integración de aplicaciones con aislamiento de señal galvánica
Contenido del paquete
1× convertidor de señal de temperatura
Variantes
1 entra, 1 sale
1 entrada 2 salidas
2 dentro, 2 fuera
¿Por qué elegir este producto?
Alta precisión y estabilidad de medición
Aislamiento galvánico para mayor seguridad del sistema
Fácil montaje y configuración
Compatibilidad con una amplia gama de sensores y sistemas industriales
