Descrizione

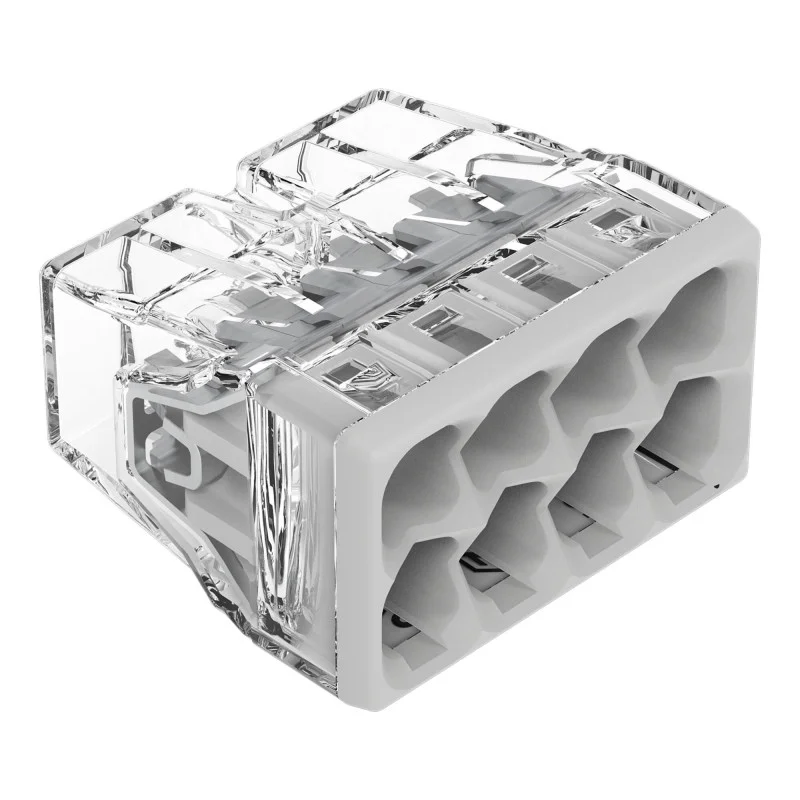

El terminal de conexión para instalación WAGO 2273-208 se utiliza para la conexión rápida de cables en instalaciones eléctricas mediante el método de inserción. Está diseñado para cables rígidos y se emplea en cajas de distribución e instalación donde se requiere una solución compacta con múltiples puntos de conexión.
Especificaciones técnicas
Modelo: WAGO 2273-208
Serie: 2273
Tipo: Terminal de conexión de instalación con cable de empuje
Número de puntos de conexión: 8
Tecnología de conexión: inserción
Diseñado para conductores sólidos
Sección transversal nominal del conductor: hasta 2,5 mm²
Rango de cables conectables: 0,5 a 2,5 mm²
Longitud de desprendimiento: 11 mm
Tensión nominal: 450 V
Corriente nominal: 24 A
Color de la caja: transparente
Color de la carcasa: gris claro
Material aislante: policarbonato
Material de contacto: cobre electrolítico
Superficie de contacto: estaño
Material del muelle de sujeción: acero para muelles de cromo-níquel
Clase de inflamabilidad según UL94: V2
Dimensiones: 18 x 10,4 x 16,7 mm
Peso: 2,2 g
Temperatura ambiente máxima: 60 °C
Designación de temperatura según EN 60998: T60
Funciones y características
Su cuerpo compacto y transparente permite la inspección visual de la inserción del cable.
El diseño de inserción a presión permite la inserción directa de un conductor sólido sin necesidad de una palanca de control.
Ocho entradas independientes están diseñadas para conectar cables a un mismo potencial.
Las superficies de contacto están tratadas superficialmente con estaño.
La abrazadera está diseñada para su uso en instalaciones eléctricas fijas.
Ideal para
Conexión de cables fijos en instalaciones eléctricas domésticas e industriales.
Instalación en cajas de instalación y distribución.
Ramificación de un potencial en múltiples conductores.
Iluminación, enchufes y demás cableado fijo en edificios.
Contenido del paquete
1 terminal de conexión para instalación WAGO 2273-208
¿Por qué elegir este producto?
Un número claramente definido de ocho puntos de conexión para conectar varios cables en un mismo nodo.
Su diseño compacto facilita la instalación en espacios reducidos.
La carcasa transparente permite comprobar la correcta inserción del cable.
Los parámetros técnicos y las designaciones de los modelos están disponibles públicamente en la documentación de productos de WAGO.
Instrucciones de instalación y funcionamiento
Utilizar únicamente con conductores que se encuentren dentro del rango de sección transversal especificado y del tipo apropiado.
Mantenga una longitud de pelado de 11 mm.
Antes de insertarlo, el cable debe estar recto, sin daños y libre de suciedad.
El terminal está diseñado para su instalación fija en un espacio eléctrico adecuado, por ejemplo, en una caja de instalación.
La instalación y la conexión deben realizarse con la alimentación eléctrica desconectada.
Aviso de seguridad
El producto está diseñado para instalaciones eléctricas; un cableado incorrecto puede provocar cortocircuitos, sobrecalentamiento o descargas eléctricas.
Los trabajos en equipos eléctricos solo pueden ser realizados por personas con las cualificaciones profesionales adecuadas.
No exceda las especificaciones eléctricas y utilice únicamente cables compatibles.
No lo utilice si el terminal ha sufrido daños mecánicos o si el conductor está dañado.
Tras la instalación, compruebe que los cables estén correctamente insertados y que la conexión sea firme.
