Descrizione

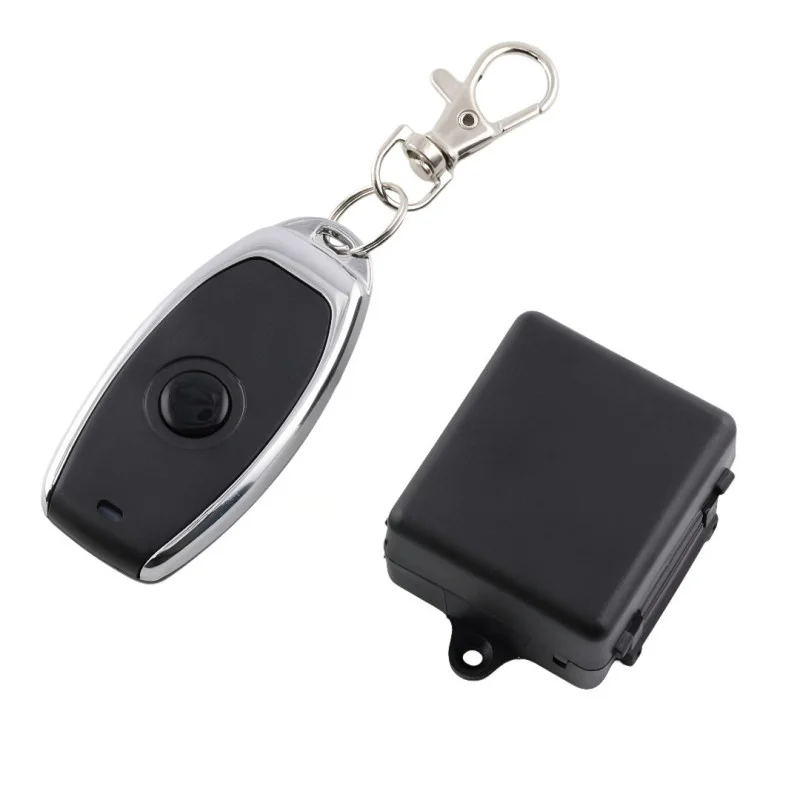

Das drahtlose Set zur Fernsteuerung elektrischer Geräte besteht aus einem 1-Kanal-Funkempfänger und einem Handsender. Das System dient zur Ansteuerung von Relaisausgängen in Anwendungen wie Beleuchtung, elektrischen Türen, Toren, Rollläden oder anderen Schaltkreisen. Der Empfänger wird mit 12 V Gleichstrom betrieben und nutzt Funkkommunikation im 433-MHz-Band.
Technische Spezifikationen
Set-Typ: 1 Empfänger + 1 Fernbedienung
Drahtlose Kommunikation: Funk
Anzahl der Kanäle: 1
Arbeitsfrequenz: 433 MHz
Empfängerfrequenz: 433,92 MHz
Stromversorgung des Empfängers: 12 V Gleichstrom
Controller-Codierung: 1527 Lerncode, EV1527
Unterstützte Relaismodi: Momentan, Kippschalter, Rastschalter, Mischschalter
Abmessungen des Empfängers: 46 × 38 × 17 mm
Stromversorgung des Controllers: 3 V DC
Betriebsstrom des Reglers:
Sendeleistung des Reglers: 10 mW
Übertragungsdistanz: 50 m im freien Raum
Controller-Batterie: enthalten
Controllerfarbe: Schwarz
Verpackungsgewicht: 30 g
Funktionen und Merkmale
1-Kanal-Relaisempfänger für drahtloses Schalten von einem kompatiblen HF-Controller
Ein-Knopf-Handsteuerung
Kopplung mithilfe von Lerncode
Der Empfänger ist mit einer Klemmenleiste für die Stromversorgung und den Anschluss des geschalteten Stromkreises ausgestattet.
Das Kunststoffgehäuse des Empfängers schützt die Elektronik während der Installation.
Geeignet zur Steuerung von Wechsel- und Gleichstromlasten innerhalb der auf dem Relais angegebenen Grenzen
Ideal für
Fernsteuerung der Beleuchtung
Steuerung von elektrischen Türen und elektromagnetischen Schlössern
Schalten von Tür- und Torantrieben
Steuerung von Rollläden und automatischen Türsystemen
Einfaches drahtloses Schalten von Stromkreisen
Packungsinhalt
1x 1-Kanal-Relaisempfänger
1x Fernbedienung
Warum sollten Sie sich für dieses Produkt entscheiden?
Die Kombination aus Empfänger und Controller bildet ein komplettes Basisset für ein drahtlos gesteuertes Relais.
Die Unterstützung von Lerncodes ermöglicht die Kopplung mit einer kompatiblen Fernbedienung mit der gleichen Frequenz.
Mehrere Relaismodi erweitern die Einsatzmöglichkeiten je nach Art des gesteuerten Geräts.
Dank seiner kompakten Abmessungen lässt sich der Empfänger problemlos in einem Gerät oder einer Anschlussdose mit geeigneten Abmessungen installieren.
Installations- und Bedienungsanleitung
Vor dem Anschließen die Versorgungsspannung des Empfängers und die Klemmenanschlüsse prüfen.
Achten Sie während der Installation auf den korrekten Anschluss der 12-V-Gleichstromversorgung und der angeschlossenen Last.
Installieren Sie den Empfänger in einer trockenen Umgebung und an einer Stelle, die eine sichere Verkabelung ermöglicht.
Koppeln Sie die Fernbedienung mithilfe des Lerncodemodus am Empfänger.
Sicherheitshinweis
Beim Anschluss eines 220-V-Wechselstromgeräts besteht die Gefahr eines Stromschlags.
Der Anschluss des Geräts an die Netzspannung muss von einer Person mit entsprechender beruflicher Qualifikation durchgeführt werden.
Eine fehlerhafte Verdrahtung kann zu einem Kurzschluss, einer Beschädigung des Relais, Überhitzung oder einer Beschädigung des angeschlossenen Geräts führen.
Die direkt auf dem Relais angegebenen Schaltparameter dürfen nicht überschritten werden.
Vor Montage-, Wartungs- oder Verdrahtungsänderungen immer die Stromzufuhr unterbrechen.
